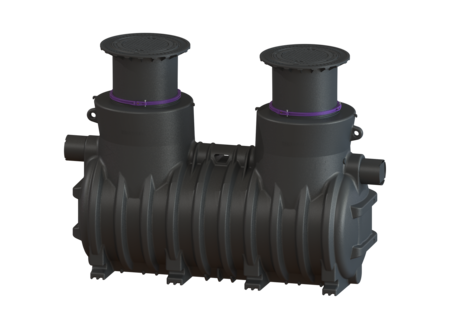

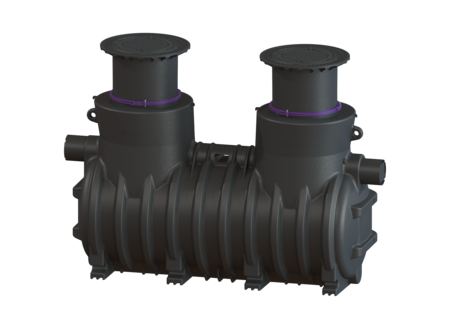

Öl-/Benzinabscheider EasyOil
ground, NS 10, Sys. B, 2600 l, Bel.Kl. B
KESSEL Öl-/Benzinabscheider EasyOil, NS 10,00, Belastungsklasse B 125, Abdeckung Breite 648 mm, Abdeckung Länge 648 mm, Einbau ins Erdreich, Schlammfanginhalt 1500 l, Volumen 7893,6 dm³, Gesamtvolumen 2600 l
- Dauerhafte Dichtheit bis Geländeoberkante
- Beständig und geeignet für Biodiesel (FAME) bis zu 100 % Anteil
- Geeignet für Tankstellen mit Hochleistungszapfsäulen, E 10 und Biodiesel
Artikelnummer | 99610.15B |
---|---|
GTIN | 4026092027790 |
Preisgruppe | 60 |
Preis |
5.811,40
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Öl-/Benzinabscheider EasyOil ground, NS 10, Sys. B, 2600 l, Bel.Kl. B
Der Abscheider für Leichtflüssigkeiten ist für den Erdeinbau geeignet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang und einer selbsttätigen Verschlusseinrichtung ausgestattet. Eine oder mehrere tagwasserdichte Abdeckungen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Bei Belastungsklasse D ist bauseits eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Bauseitiger Anschluss an Zu- und Auslauf mit PE-HD-Rohren nach DIN 19537, PVC-KG-Rohren nach DIN 19534, PP oder AS an werksseitigen Edelstahlrohrstutzen möglich. Bei der Wahl der passenden Dichtungen und Rohrmaterialien sind die gültigen Normen zu beachten. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Nenngröße (NS): 10,00 Entsorgungsart: manuell mit Saugschlauch Koaleszenzeinsatz: nein Tragfähigkeit (DIN 19901): E2 Allgemeine Merkmale Material: PE Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Zulassung: Z-83.8-55 Abscheiderklasse: System B (ehemals Klasse II) Anwendungsspektrum für Leichtflüssigkeiten: von 0,85 bis 0,95 g/cm3 Abmessungen Gewicht netto: 420 kg Gewicht brutto: 420 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 1320 mm Überstand: 100 mm TEÜ: 700 - 1.800 T-TEÜ: 155 Länge max.: 3162 mm Einbautiefe: 840 - 1240 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Einbringmaß Länge: 2910 mm Einbringmaß Breite: 1200 mm Verpackungsmaß Länge: 2860 mm Verpackungsmaß Breite: 1200 mm Verpackungsmaß Höhe: 2300 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 1070 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1110 mm Auslauf Nennweite (DA): 160 mm Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Breite: 648 mm Abdeckung Höhe: 95 mm Abdeckung Länge: 648 mm Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Gesamtvolumen: 2600 l Schlammfanginhalt: 1500 l Speichermenge an Leichtflüssigkeit: 267 l Steuerung Schaltgerät: nein
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Generalinspektion Leichtflüssigkeitsabscheider | 917411/L | Anzeigen | |
Wartung Leichtflüssigkeitsabscheider | 917412/L | Anzeigen | |
Inbetriebnahme und Einweisung Leichtflüssigkeitsabscheider | 917415/L | Anzeigen | |
Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider | 917417 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen | |
Probenahmeschacht LW 1000, DN 150, Klasse B | 9151015B | Anzeigen | |
Verlängerungsstück System 400, H: 600 mm, kürzbar | 915402 | Anzeigen | |
Probenahmeschacht Typ München, DN 150, Klasse B | 915762/120B-1000 | Anzeigen | |
Probenahmeschacht DN 150, mit Staufix, Klasse B | 915762/120B-SWA | Anzeigen | |
Probenahmeschacht LW 400, DN 100/150, Klasse A | 915880A | Anzeigen | |
Probenahmeschacht LW 400, DN 100/150, Klasse B | 915880B | Anzeigen | |
Probenahmeschacht DN 150, Klasse A | 915882A | Anzeigen | |
Probenahmeschacht DN 150, Klasse B | 915882B | Anzeigen | |
Einbauschrank zur Aufputzmontage | 917413 | Anzeigen | |
Einbauschrank zur Unterputzmontage | 917414 | Anzeigen | |
Verlängerungsstück d: 600 mm, Aufstockung 500 mm | 917460 | Anzeigen | |
Ölabsaugeeinrichtung DN 150 | 917803 | Anzeigen | |
Schlammabsaugeeinrichtung DN 150 | 917804 | Anzeigen | |
Schichtdicken-Messgerät SonicControl, Typ OA | 917826 | Anzeigen | |
Schichtdicken-Messgerät SonicControl, Typ O | 917828 | Anzeigen | |
Messgerät SonicControl, Typ A | 917830 | Anzeigen | |
Kabelverlängerung 10 m, für SonicControl LFA | 917861 | Anzeigen | |
Kabelverlängerung 20 m, für SonicControl LFA | 917862 | Anzeigen | |
Kabelverlängerung 30 m, für SonicControl LFA | 917863 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen | |
Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen | |
Schwimmer mit Dichte 0,97 g/cm3 | 680299 | Anzeigen | |
Schwimmer mit Dichte 0,92 g/cm3 | 680300 | Anzeigen | |
Schwimmer mit Dichte 0,87 g/cm3 | 680301 | Anzeigen | |
Abdeckplatte Klasse B, Grauguss, unverriegelt | 680321 | Anzeigen | |
Aufsatzstück d: 630 mm, tagwasserdicht | 680324 | Anzeigen | |
Dichtung d: 630 mm, ab 01/2015 | 860104 | Anzeigen | |
Hebewerkzeug Goliath für Schachtabdeckungen | 917112 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Zulassung | |
Leistungserklärung |
- Material (material): PE
- Übereinstimmungsnachweis (uebereinstimmungsnachweis): Z-83.8-55
- Einbausituation (einbausituation): Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 10
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 840 mm
- Gesamtvolumen (gesamtvolumen): 2.600 l
