Badablauf der Ultraflache

Der Flache für die Sanierung.

Hier ist der Name Programm: Der Ultraflache ist unser flachster Badablauf und damit prädestiniert für die Sanierung von Bestandsbauten. Der Ultraflache kann mit verschiedenen Design-Abdeckungen kombiniert werden und bietet trotz seiner kompakten Größe eine hohe Ablaufleistung von 0,6 bis 1,0 l/s.

Der Ultraflache ist in zwei bzw. drei Varianten lieferbar: mit einer Mindesteinbauhöhe von 63 mm (54 mm bis Oberkante Flansch) in den Ablaufnennweiten DN 40 und DN 50, oder mit einer Mindesteinbauhöhe von 88 mm (79 mm bis Oberkante Flansch) in der Ablaufnennweite DN 50.

Vorteile  Artikelübersicht

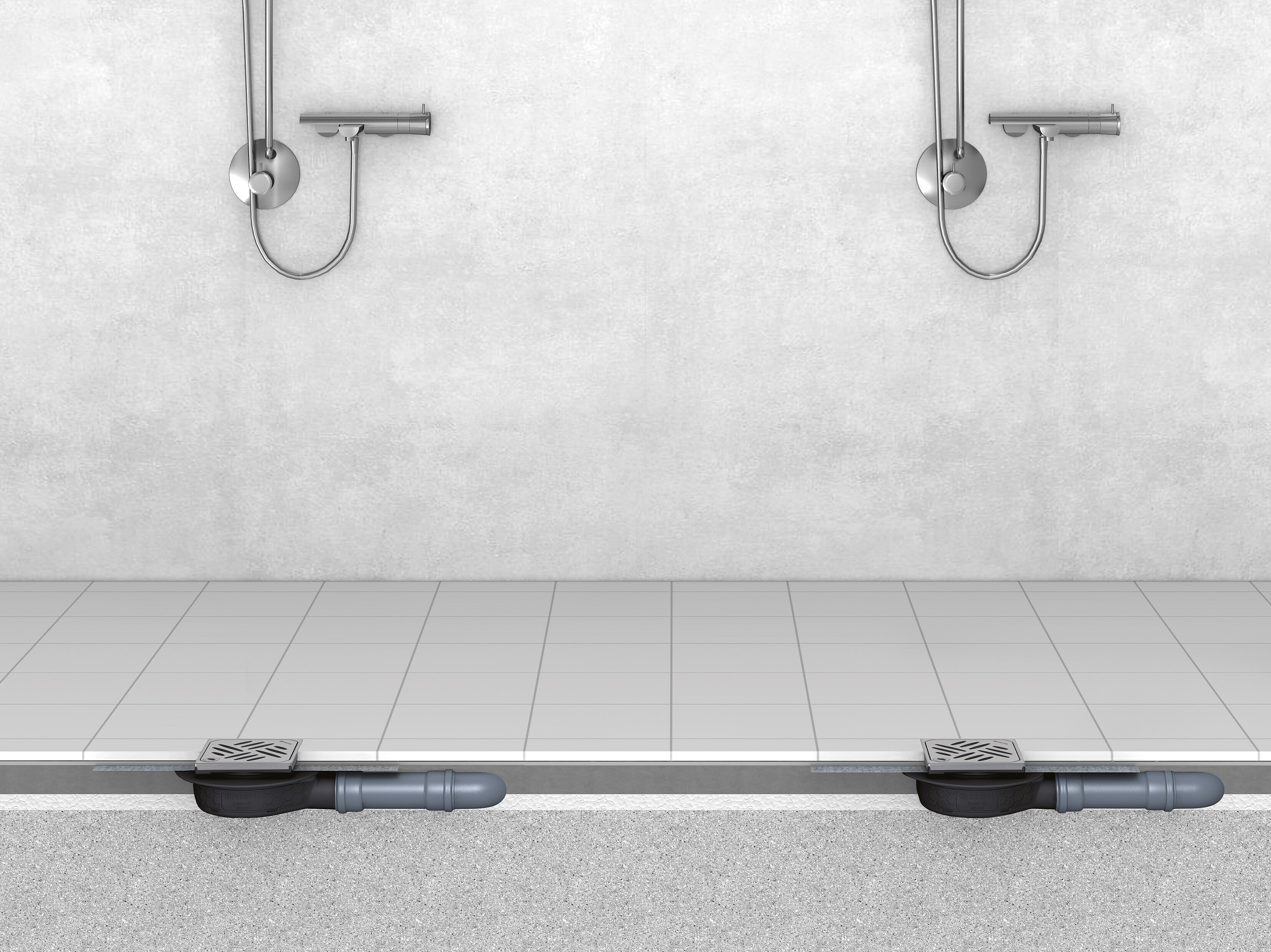

Geringe Einbauhöhe

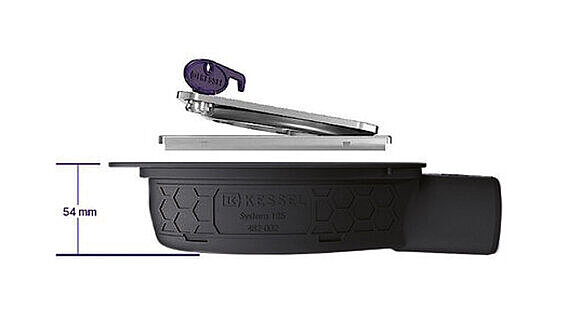

Dank seiner geringen Mindesteinbauhöhe von 69 mm – bis zur Oberkante des Flanschs sind es sogar nur 54 mm – eignet sich Der Ultraflache 54 besonders gut für barrierefreies Bauen im Rahmen von Sanierungen. Er kann aber natürlich auch problemlos für Neubauten verwendet werden.

Der Ultraflache 79 verfügt über einen Geruchverschluss mit 50 mm Sperrwasserhöhe und ist mit seiner Mindesteinbauhöhe von 95 mm – bis zur Oberkante des Flansches nur 79 mm – ein ultraflacher und normgerechter Bodenablauf.

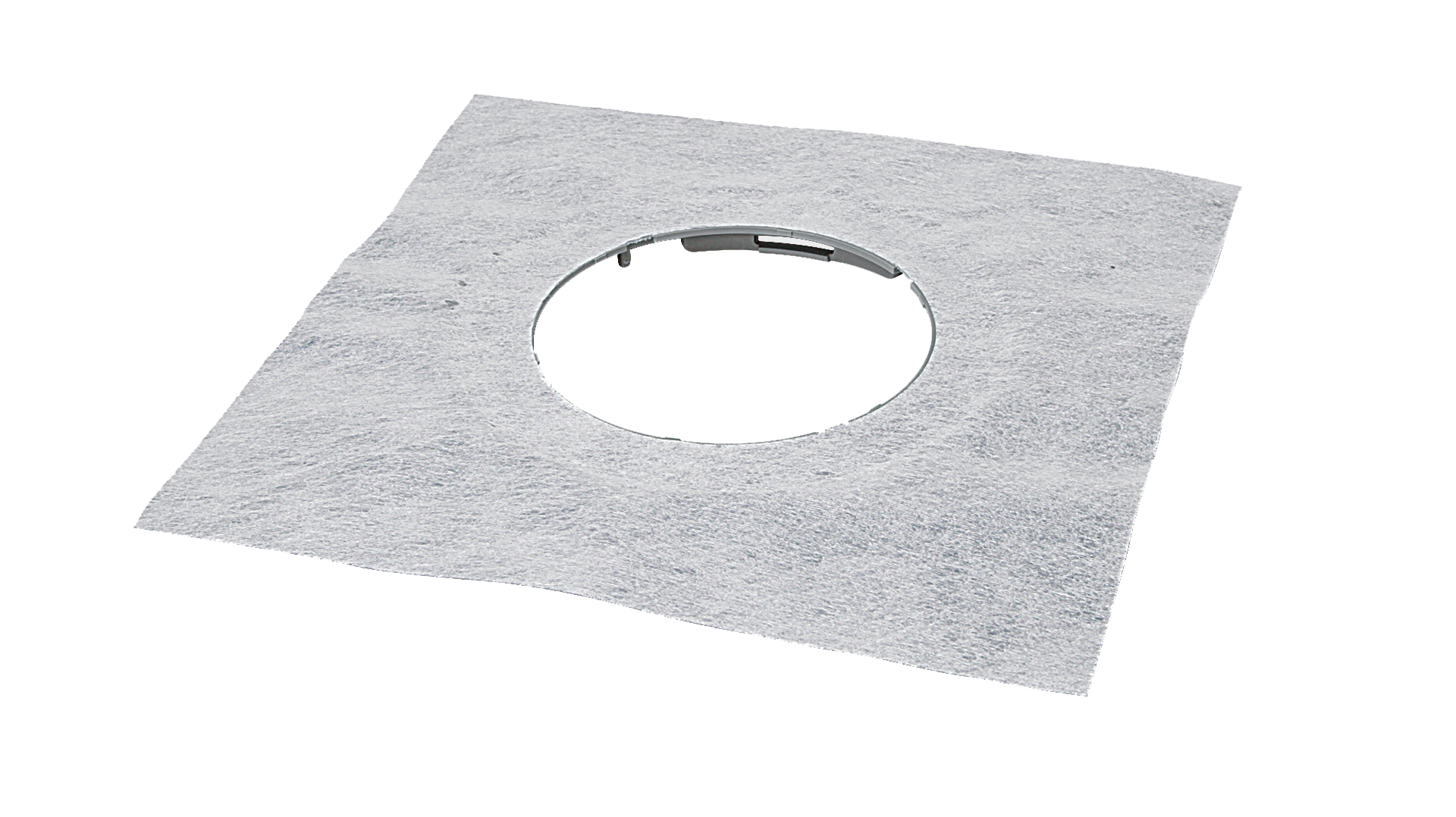

Sichere Abdichtung mit verschiedenen Dichtmanschetten

Je nach Bedarf wird Der Ultraflache entweder mit einer werkseitig angebrachten oder lose beiliegenden Dichtmanschette bzw. mit Klipsflansch geliefert.

Geruchsverschluss

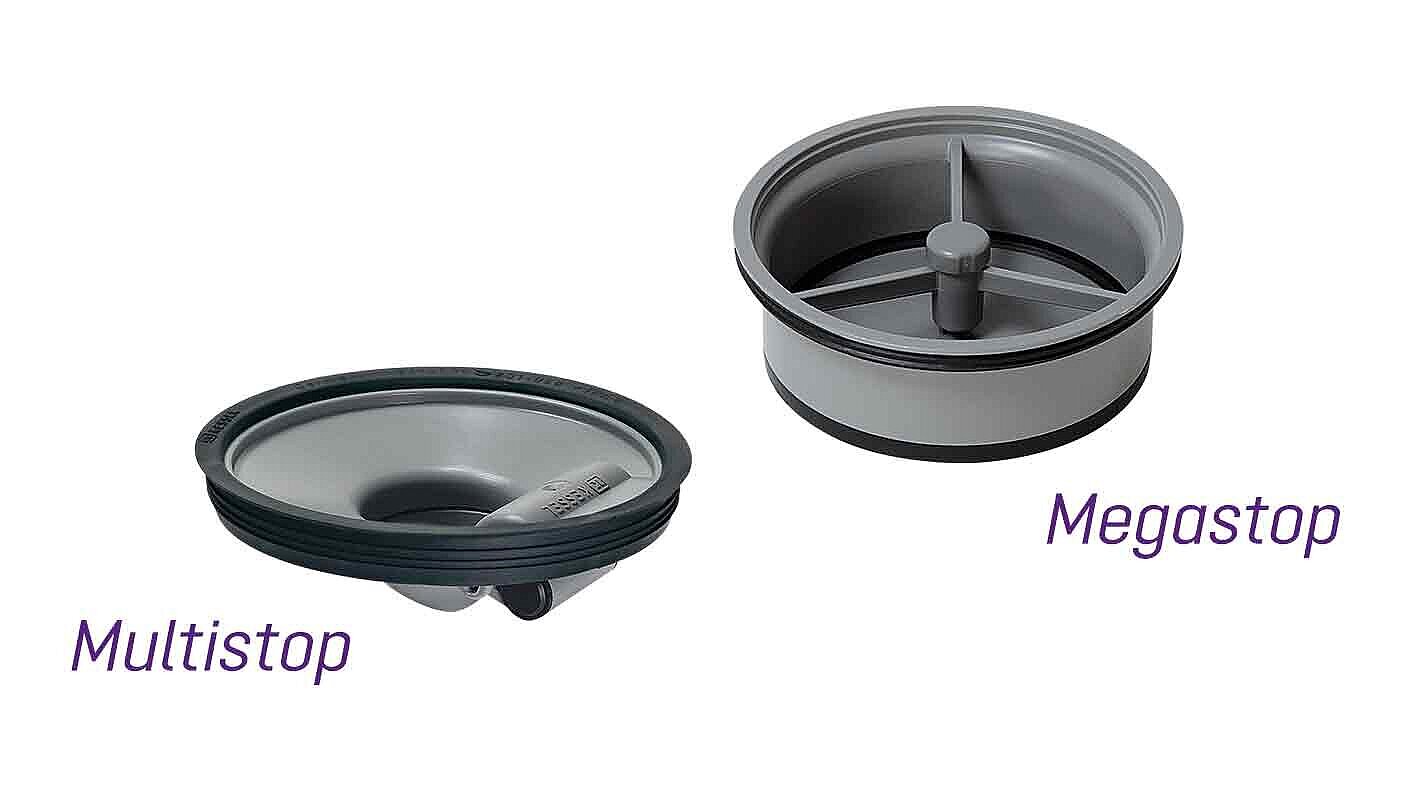

Zum Schutz vor unangenehmen Gerüchen aus der Kanalisation verfügt Der Ultraflache über einen herausnehmbaren Geruchsverschluss. Bestimmte Varianten können wahlweise auch mit der wasserlosen Ungeziefer-, Schaum- und Geruchssperre Multistop oder dem mechanischen Geruchsverschluss mit Wasservorlage Megastop ausgestattet werden. In Verbindung mit der Verriegelungs- und Entnahmeeinrichtung Lock & Lift kann der Megastop auch als Rückstausicherung bis 0,1 bar eingesetzt werden.

Grundkörper Der Ultraflache

Der Ultraflache 79

  Nennweite (DN)Geruchsverschluss Artikelnummer
44700 50 inklusive 44700
Anzeigen
44701 50 inklusive 44701
Anzeigen

Der Ultraflache 54

  Nennweite (DN)Geruchsverschluss Artikelnummer
44740M 40 inklusive 44740M
Anzeigen
44750M 50 inklusive 44750M
Anzeigen

Bodenablauf Der Ultraflache 54

Abdichtung am Grundkörper

  AbdeckungsartBelastungsklasseNennweite (DN)GeruchsverschlussVerriegelung Artikelnummer
44740.20M Schlitzrost K 3 (EN 1253-1) 40 inklusive unverriegelt 44740.20M
Anzeigen
44740.62M Designrost L 15 (EN 1253-1) 40 inklusive unverriegelt 44740.62M
Anzeigen
44740.63M Designrost L 15 (EN 1253-1) 40 inklusive Lock & Lift 44740.63M
Anzeigen
44740.66M Designrost L 15 (EN 1253-1) 40 Megastop Lock & Lift 44740.66M
Anzeigen
44750.20M Schlitzrost K 3 (EN 1253-1) 50 inklusive unverriegelt 44750.20M
Anzeigen
44750.62M Designrost L 15 (EN 1253-1) 50 inklusive unverriegelt 44750.62M
Anzeigen

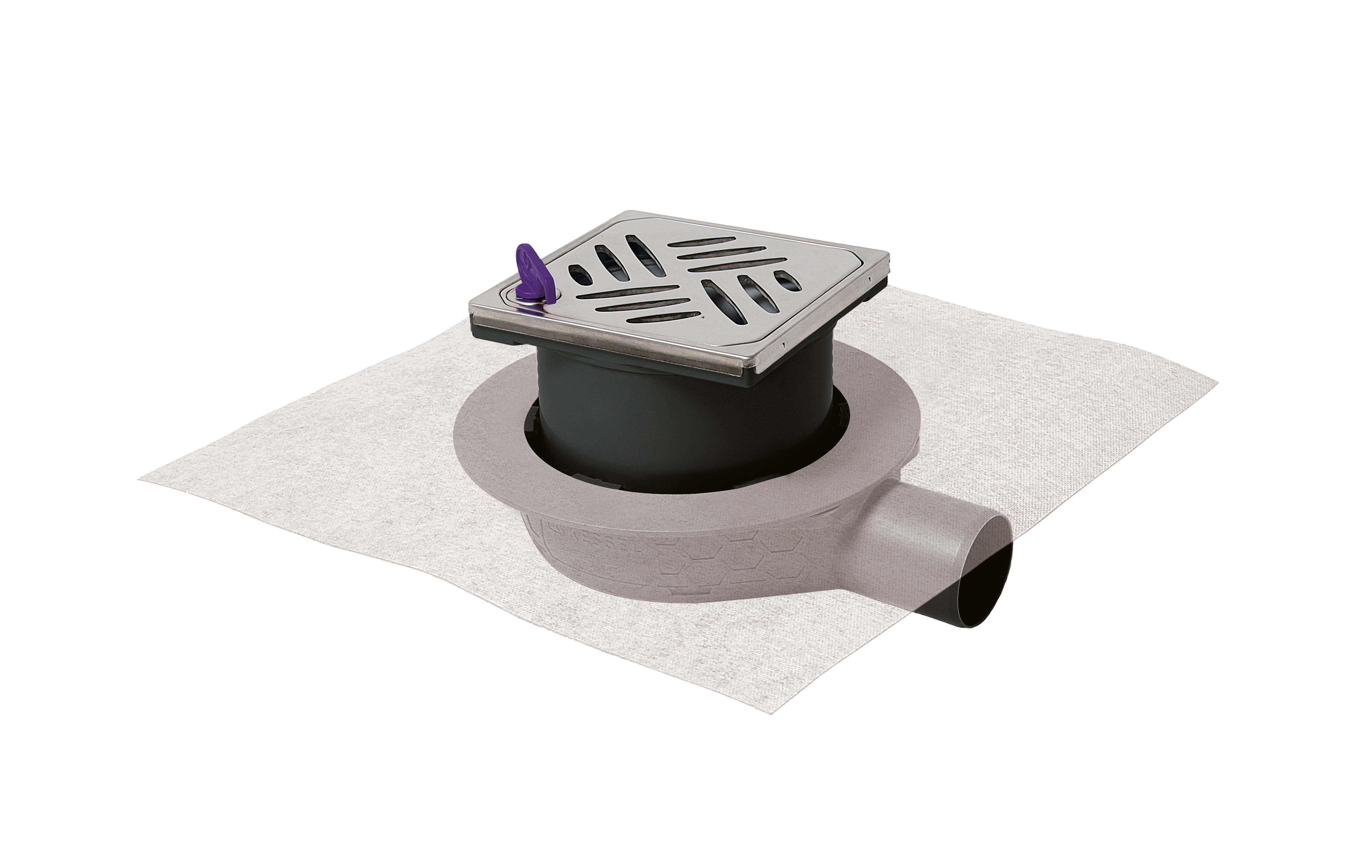

44750.63M Designrost L 15 (EN 1253-1) 50 inklusive Lock & Lift 44750.63M
Anzeigen

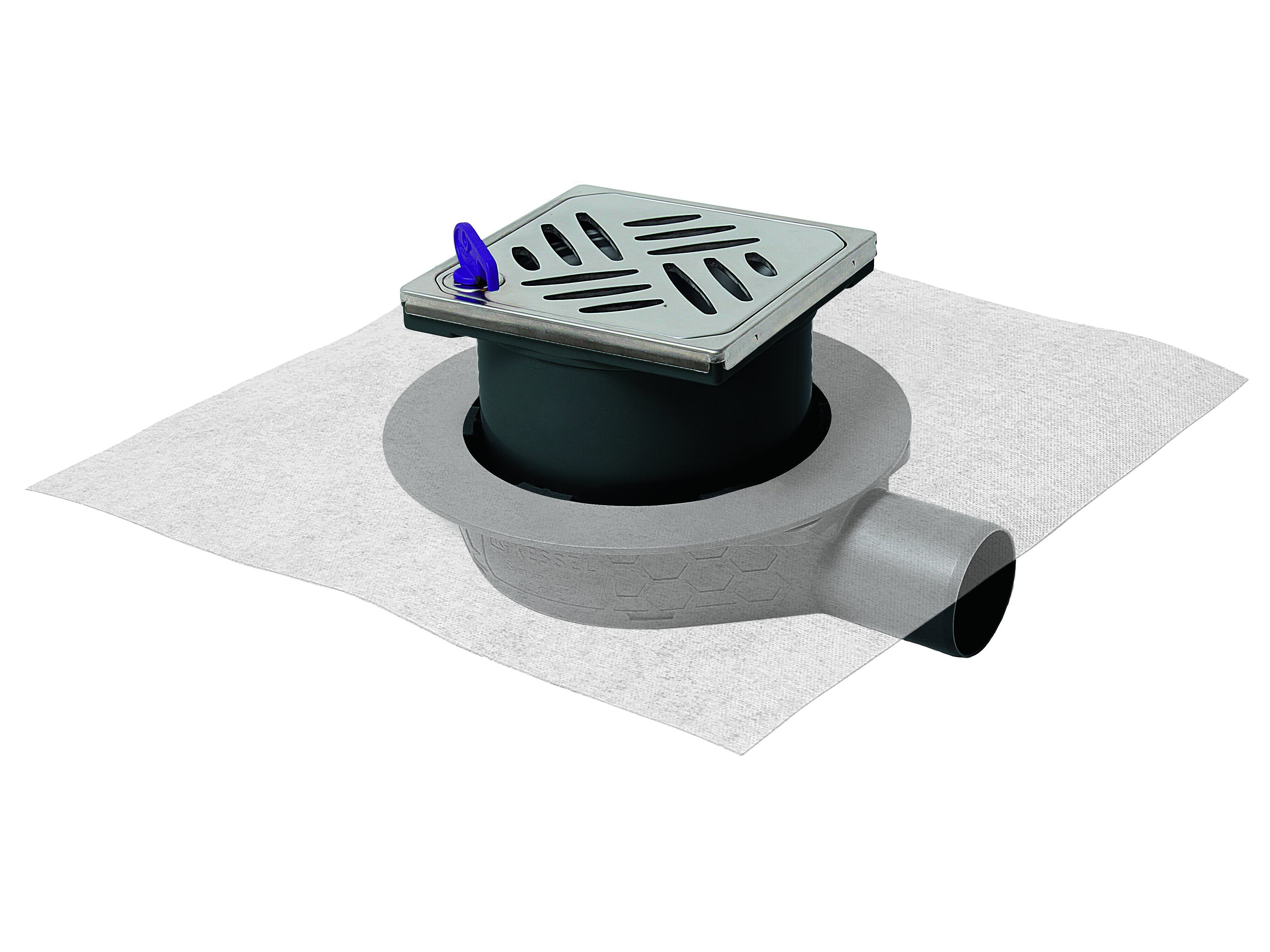

44750.66M Designrost L 15 (EN 1253-1) 50 Megastop Lock & Lift 44750.66M
Anzeigen

Bodenablauf Der Ultraflache 79

Abdichtung am Aufsatzstück

  AbdeckungsartBelastungsklasseNennweite (DN)GeruchsverschlussVerriegelung Artikelnummer

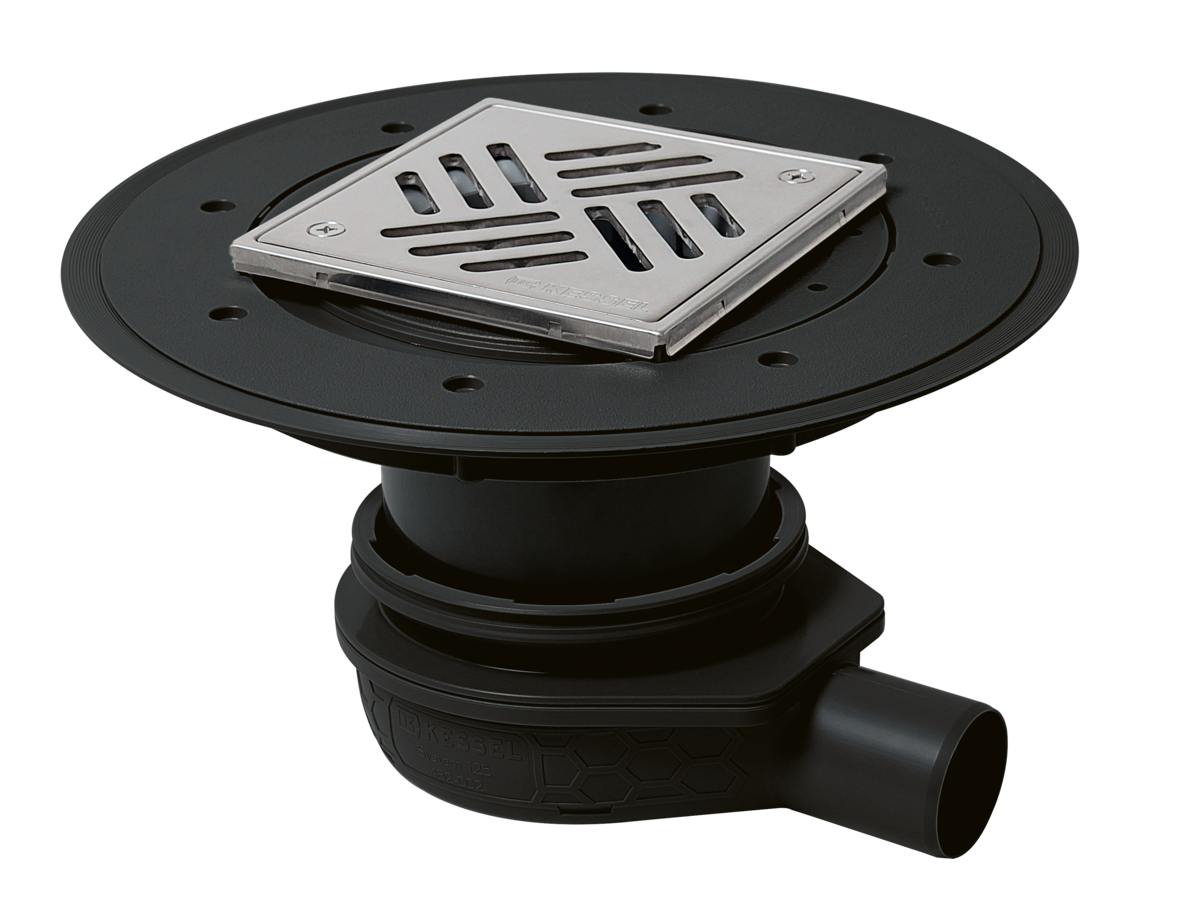

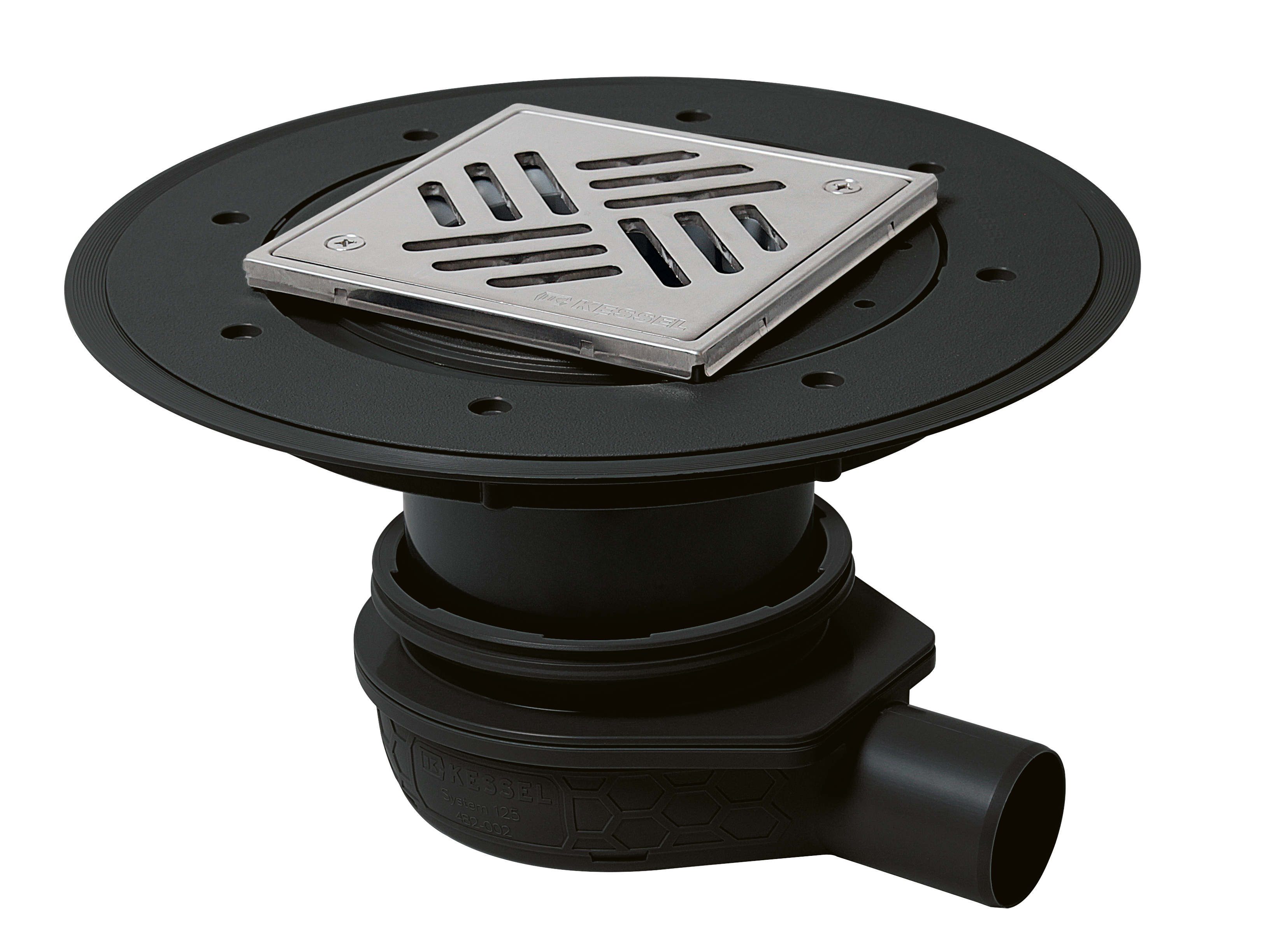

44700.51 Schlitzrost K 3 (EN 1253-1) 50 inklusive verschraubt 44700.51
Anzeigen
44700.52 Designrost L 15 (EN 1253-1) 50 inklusive unverriegelt 44700.52
Anzeigen

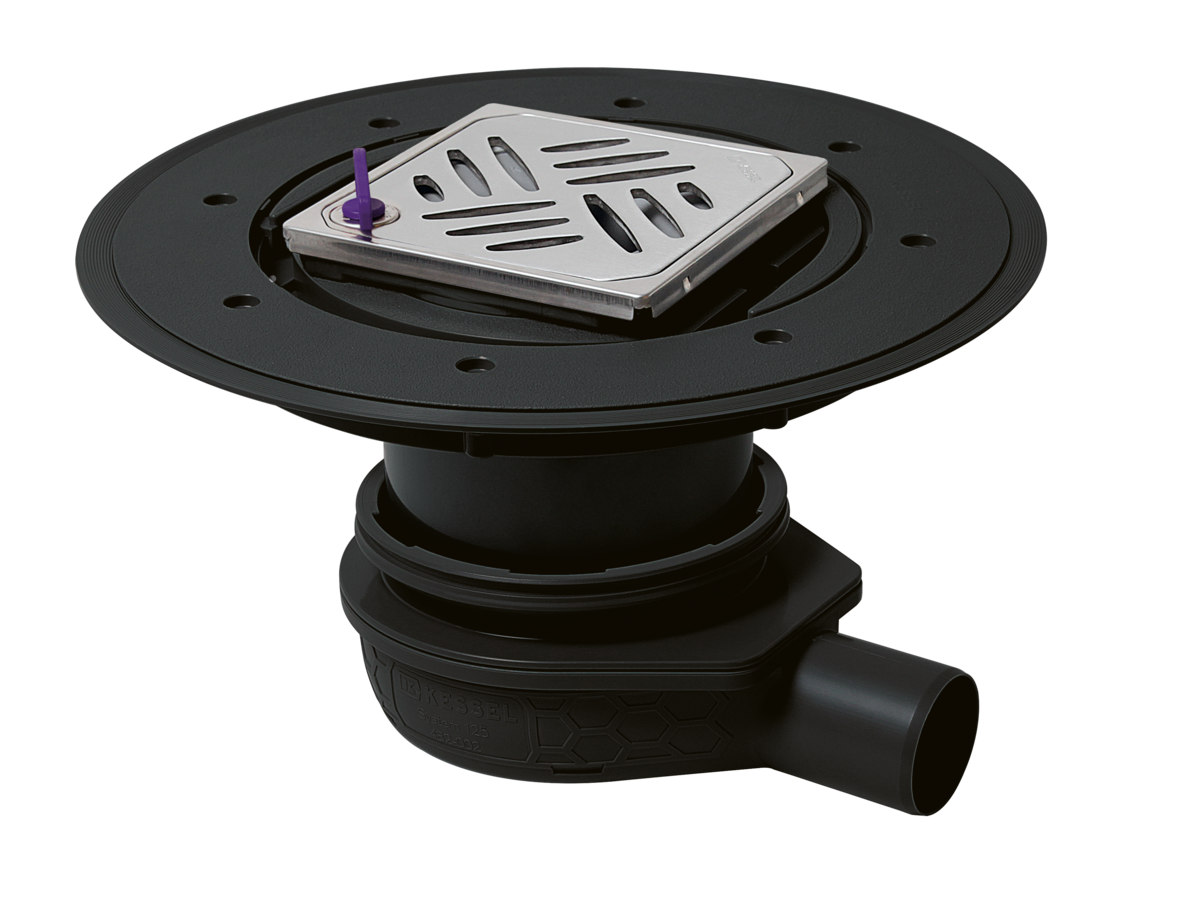

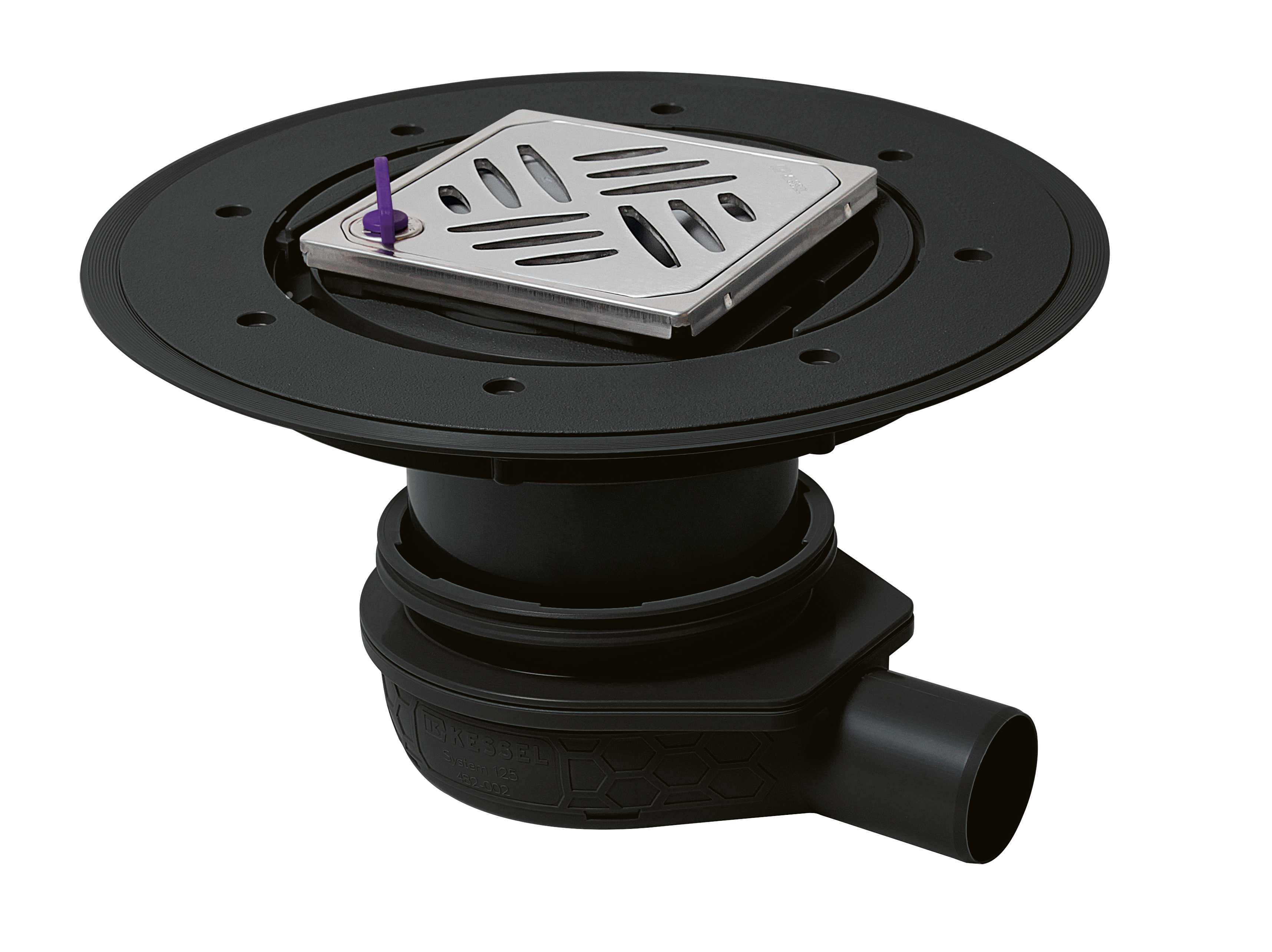

44700.53 Designrost L 15 (EN 1253-1) 50 inklusive Lock & Lift 44700.53
Anzeigen

Ohne Abdichtung

  AbdeckungsartBelastungsklasseNennweite (DN)GeruchsverschlussVerriegelung Artikelnummer
44700.20 Schlitzrost K 3 (EN 1253-1) 50 inklusive unverriegelt 44700.20
Anzeigen
44700.20M Schlitzrost K 3 (EN 1253-1) 50 inklusive unverriegelt 44700.20M
Anzeigen
44700.62 Designrost L 15 (EN 1253-1) 50 inklusive unverriegelt 44700.62
Anzeigen
44700.63 Designrost L 15 (EN 1253-1) 50 inklusive Lock & Lift 44700.63
Anzeigen

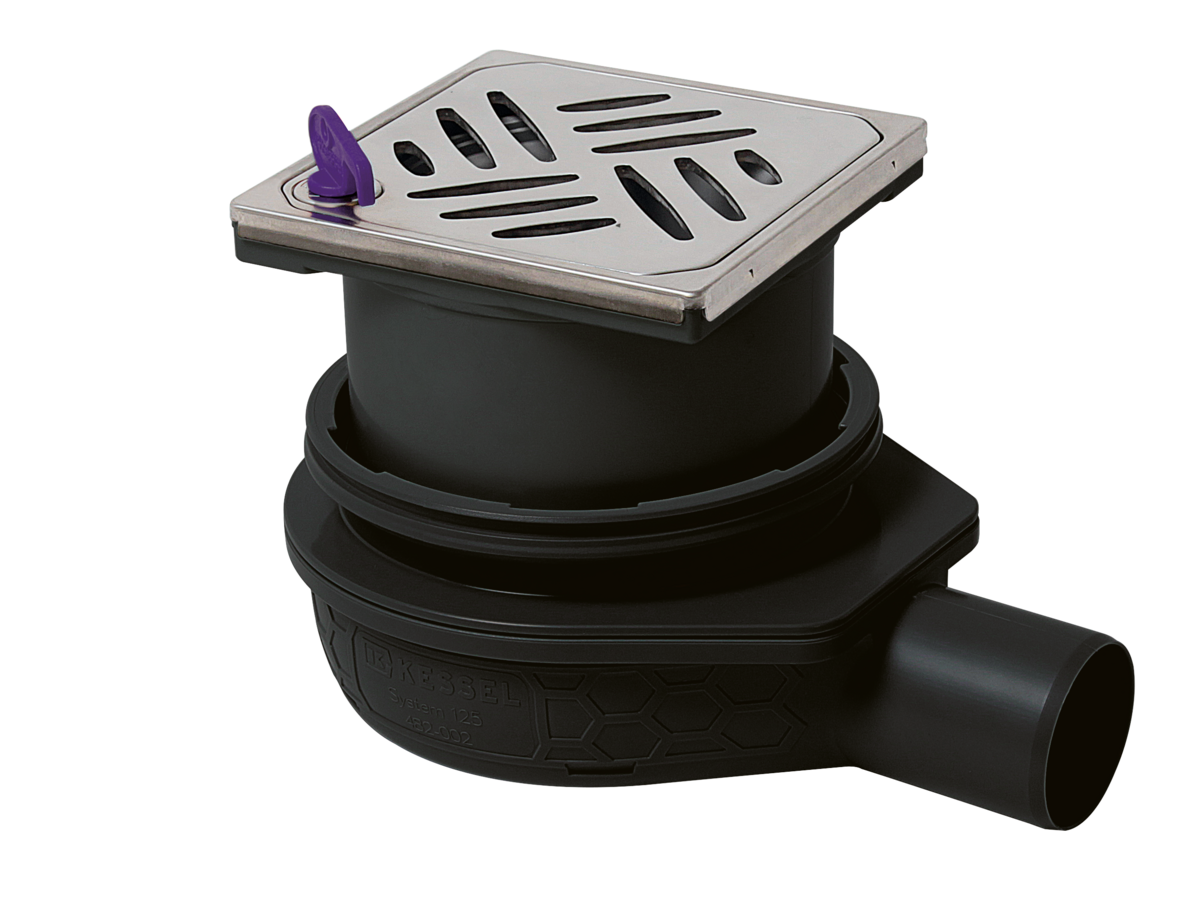

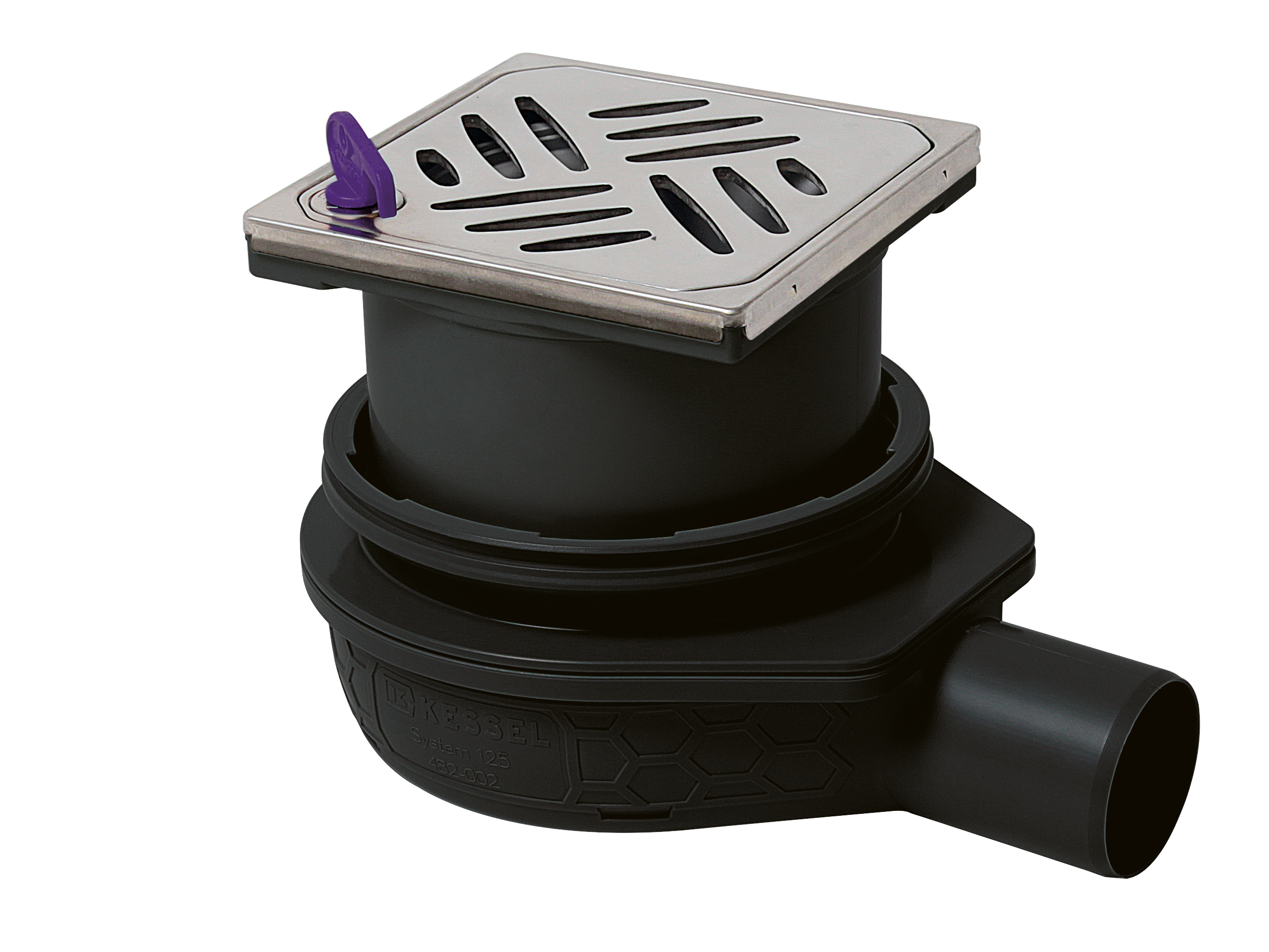

44700.66 Designrost L 15 (EN 1253-1) 50 Megastop Lock & Lift 44700.66
Anzeigen

Nicht das passende Produkt gefunden?

Ergänzend zu unseren Standard-Abläufen und Rinnen entwickeln wir auf Kundenwunsch Individuelle Lösungen für besondere Anforderungen in Form, Funktion und Dimensionierung.

Individuelle Lösungen
