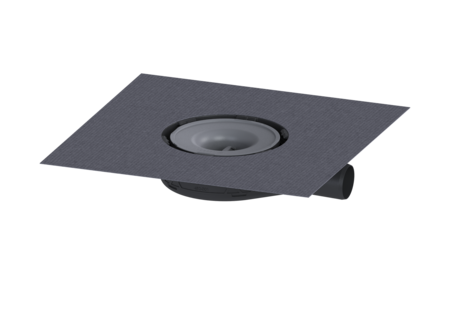

Grundkörper Der Ultraflache 54
DN 40, WaD, Geruchsverschluss 22 mm
Datenblatt
Der Grundkörper für Bodenabläufe Der Ultraflache 54 besteht aus Kunststoff und ist mit einem beiliegenden Geruchsverschluss zur Montage in einem Aufsatzstück ausgestattet.
- inklusive herausnehmbarer Geruchsverschluss im Aufsatzstück
- Geringe Einbauhöhe
- Wissenschaftlich bestätigte Schallschutzwirkung

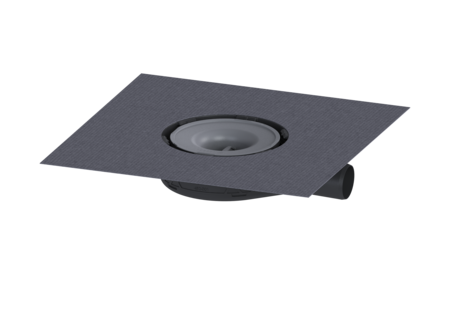

| Artikelnummer | 44740M |
|---|---|
| GTIN | 4026092080474 |
| Preisgruppe | 10 |
Ausschreiben.de
Grundkörper Der Ultraflache 54 DN 40, WaD, Geruchsverschluss 22 mm
Der Grundkörper für Bodenabläufe Der Ultraflache 54 besteht aus Kunststoff und ist mit einem beiliegenden Geruchsverschluss zur Montage in einem Aufsatzstück ausgestattet. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Sickerwasseröffnung: optional Abdichtung am Grundkörper: werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 22 mm Allgemeine Merkmale: Nennweite (DN): 40 Außendurchmesser (DA): 40 Abmessungen: Länge: 246 mm Breite: 200 mm Höhe: 54 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: ABS
Grundkörper Der Ultraflache 54 DN 40, WaD, Geruchsverschluss 22 mm
Der Grundkörper für Bodenabläufe Der Ultraflache 54 besteht aus Kunststoff und ist mit einem beiliegenden Geruchsverschluss zur Montage in einem Aufsatzstück ausgestattet. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Sickerwasseröffnung: optional Abdichtung am Grundkörper: werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 22 mm Allgemeine Merkmale: Nennweite (DN): 40 Außendurchmesser (DA): 40 Abmessungen: Länge: 246 mm Breite: 200 mm Höhe: 54 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: ABS
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Aufsatzstück Schlitzrost, V2A, 130 x 130 mm, K 3 | 48165 | |
|
Aufsatzstück Schlitzrost schwarz, 150 x 150 mm, K 3 | 48193 | |
|
Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | |
|
Aufsatzstück Designrost Oval, V2A, Lock & Lift, L 15 | 48202 | |
|
Aufsatzstück Designrost Kessel, V4A, Lock & Lift, L15 | 48203 | |
|
Aufsatzstück Schlitzrost, V4A, 150 x 150 mm, K 3 | 48209 | |
|
Aufsatzstück befliesbar, V2A, K 3 | 48211 | |
|
Aufsatzstück Designrost Slot, V2A, K 3 | 48218 | |
|
Aufsatzstück Designrost Slot, V2A, Lock & Lift, K 3 | 48219 | |
|
Aufsatzstück Designrost Spot, V2A, K 3 | 48220 | |
|
Aufsatzstück Designrost Spot, V2A, Lock & Lift, K 3 | 48221 | |
|
Aufsatzstück Designrost Kessel, V2A, L 15 | 48225 | |
|
Aufsatzstück Designrost Oval, V2A, L 15 | 48226 | |
|
Aufsatzstück Designrost Oval, V4A, Lock & Lift, L 15 | 48227 | |
|
Aufsatzstück Designrost Oval, V4A, L 15 | 48228 | |
|
Aufsatzstück Schlitzrost, V2A, 150 x 150 mm, K 3 | 48950 |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Montagehilfe-Set für Grundkörper Der Ultraflache 54 u. 79 | 44702 |
| Bezeichnung | Artikelnummer |
|---|
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Prüfberichte und Zertifikate |
- Nennweite (DN) (ATTR-118): 40
- Abdichtung am Grundkörper (ATTR-250): werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534
- Temperaturklasse (ATTR-253): A
- Komplettartikel (ATTR-254): nein
- Elektrischer Anschluss vorhanden (ATTR-256): nein
- Anschluss an GLT, GA (ATTR-257): nein
- Variante der Entwässerung (ATTR-260): Punktablauf
- Entwässerungsart (ATTR-263): Freispiegel
- Geprüfter Schallschutz gemäß Prüfbericht (ATTR-252): P-BA 206/2018
- Kennzeichnung (ATTR-340): Znak B
- Vorteilstext (M-ATTR-007): Ideal für die Sanierung und barrierefreie Bäder
- Herkunftsland (ATTR-322): DE
- Außendurchmesser (DA) (ATTR-147): 40
- Gewicht netto (ATTR-A3A): 0,4 Kilogramm
- Sperrwasserhöhe (ATTR-128): 22 Millimeter
- Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich) (ATTR-242): W3-I
- Länge (ATTR-A6A): 246 Millimeter
- Breite (ATTR-A6B): 200 Millimeter
- Höhe (ATTR-A6C): 54 Millimeter
- Volumen (ATTR-320): 0,0 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 315 Millimeter
- Verpackungsmaß Breite (ATTR-326): 315 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 56,1 Millimeter
- Abmessungen (ATTR-323): 315X315X56,1MM
- Anzahl Packstücke (ATTR-321): 1
- Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
- Geruchsverschluss (ATTR-115): inklusive
- Sickerwasseröffnung (ATTR-243): optional
- System (ATTR-244): 125
- Auslauf Anzahl (ATTR-B15B): 1 Stück
- Material Grundkörper (ATTR-232):
ABS
- Gewicht brutto (ATTR-A3B): 0,4 Kilogramm
- NDOP (ATTR-304): 009-060-02
- Produktklasse Temperaturverhalten (ATTR-223): A
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Abläufe
- Produktart (M-ATTR-003): Grundkörper
- Produktfamilie (M-ATTR-004): Der Ultraflache
- Produktname (M-ATTR-005): Der Ultraflache 54
