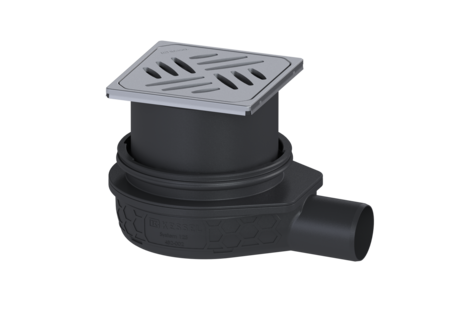

Bodenablauf Der Ultraflache 79
DN 50, Designrost Kessel
KESSEL Bodenablauf Der Ultraflache 79, Abdeckung Länge 120 mm, Stutzen waagrecht, Nennweite (DN) 50, Volumen 10,98 dm³, Abdeckungsart Designrost, Verriegelung unverriegelt, Rost Design Kessel, Sperrwasserhöhe 50 mm
- Geringe Einbauhöhe
- Wissenschaftlich bestätigte Schallschutzwirkung
- verschiedene Design Abdeckungen
Artikelnummer | 44700.62 |
---|---|
GTIN | 4026092080924 |
Preisgruppe | 10 |
Preis |
145,70
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Der Ultraflache 79 DN 50, Designrost Kessel
Der Bodenablauf Der Ultraflache 79 ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet. Ausführung System: 125 Sickerwasseröffnung: optional Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 50 Außendurchmesser (DA): 50 mm Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 88 - 139 mm Gewicht netto: 0,85 kg Gewicht brutto: 1,01 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 227 mm Breite: 163 mm Höhe: 79 mm Verpackungsmaß Länge: 247 mm Verpackungsmaß Breite: 247 mm Verpackungsmaß Höhe: 180 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: ABS Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Designrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Höhe: 16 mm Abdeckung Länge: 120 mm Oberfläche: geschliffen Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: unverriegelt Belastungsklasse: L 15 (EN 1253-1) Rost Design: Kessel Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 132 mm Rahmen Länge: 132 mm Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Übergangsstück DN 50/40 | 27118 | Anzeigen | |
Montagehilfe-Set für Grundkörper Der Ultraflache 54 u. 79 | 44702 | Anzeigen | |
Klipsflansch Der Ultraflache 79, Ecoguss, Practicus | 44703 | Anzeigen | |
Haarsieb für Der Ultraflache 54 u. 79, System 125 | 44704 | Anzeigen | |
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen | |
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen | |
Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen | |
Geruchsverschluss Megastop | 48550 | Anzeigen | |
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Aufsatzstück Designrost Kessel, V2A, L 15 | 48225 | Anzeigen | |
Designrost KESSEL, Edelstahl | 680227 | Anzeigen | |
Designrost Oval, Edelstahl | 680228 | Anzeigen | |
Designrost Cross, Edelstahl | 680229 | Anzeigen | |
Designrost Parade, Edelstahl | 680230 | Anzeigen | |
Designrost Festival, Edelstahl | 680231 | Anzeigen | |
Designrost Spot, Edelstahl | 680232 | Anzeigen | |
Designrost Slot, Edelstahl | 680233 | Anzeigen | |
Designrost Sticks, Edelstahl | 680234 | Anzeigen | |
Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper): ABS
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
