Rückstaupumpanlage Pumpfix F

Der Einzigartige bei Rückstau.

Mehr als ein Rückstauverschluss: Der Pumpfix F ist der einzige Rückstauverschluss, der gegen Rückstau pumpt. Im Normalbetrieb entsorgt die Rückstaupumpanlage das Abwasser kontinuierlich und energieneutral über das Gefälle zum Kanal hin. Im Fall eines Rückstaus schließt die Rückstauklappe automatisch und bei anfallendem Abwasser wird gegen den Rückstaudruck gepumpt. Das integrierte Schneidrad zerkleinert Feststoffe, sodass der Pumpfix F auch für fäkalienhaltiges Abwasser geeignet ist. Er kann auch Kellertreppenabgänge bis 5 m² entwässern.

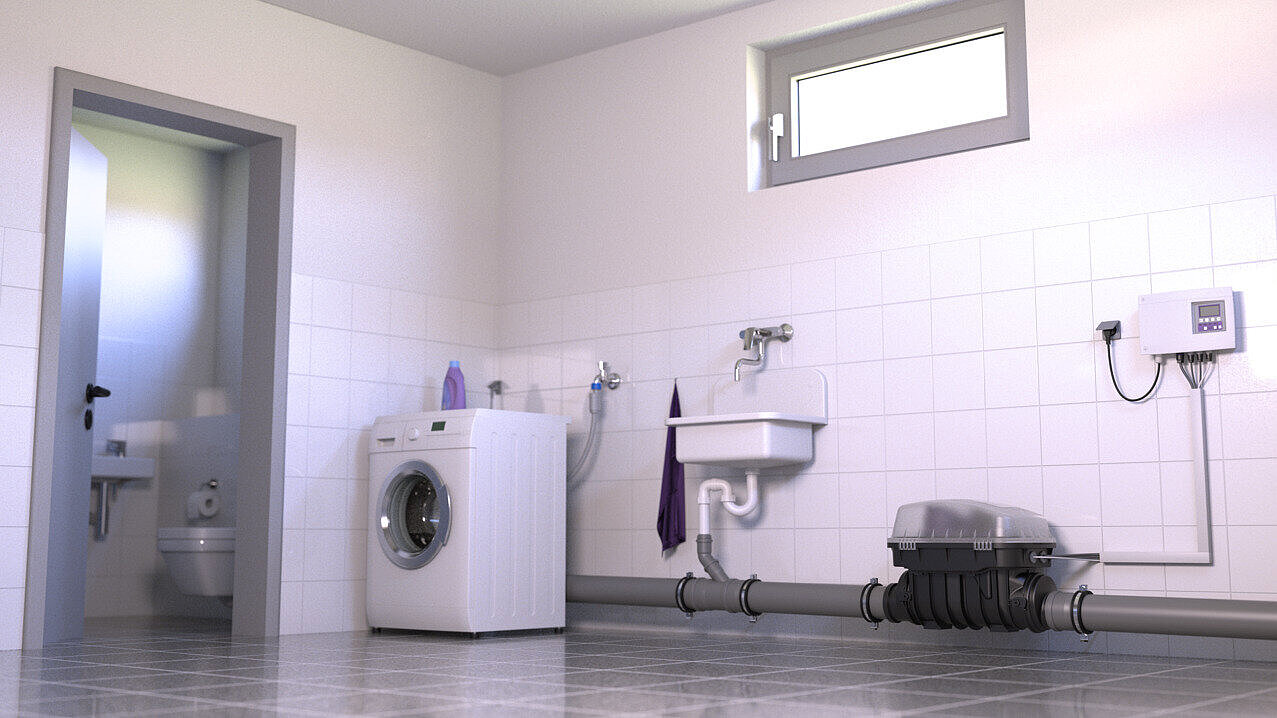

Der Pumpfix F ist in zwei Varianten erhältlich – zum Einbau in eine freiliegende Abwasserleitung und zum Einbau in die Bodenplatte, hier wahlweise mit schwarzer Abdeckung oder befliesbar.

Vorteile  Artikelübersicht

Funktionsprinzip

Der Pumpfix F ist der einzige Rückstauverschluss mit Hybrid-Funktion: Im Normalbetrieb nutzt er das natürliche Gefälle zum Kanal. Im Fall eines Rückstaus vom Kanal wird die Pumpe automatisch zugeschaltet, um auch gegen den Rückstaudruck sicher zu entwässern.

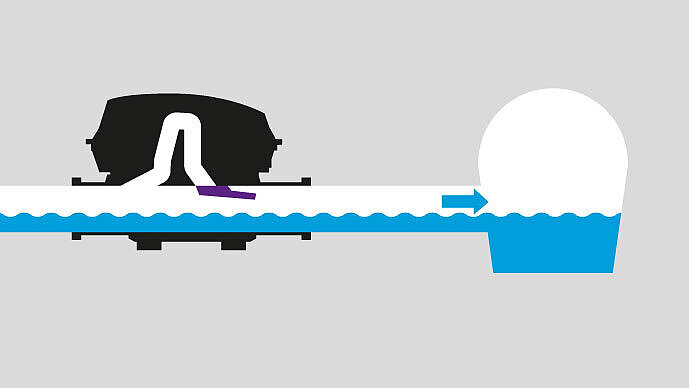

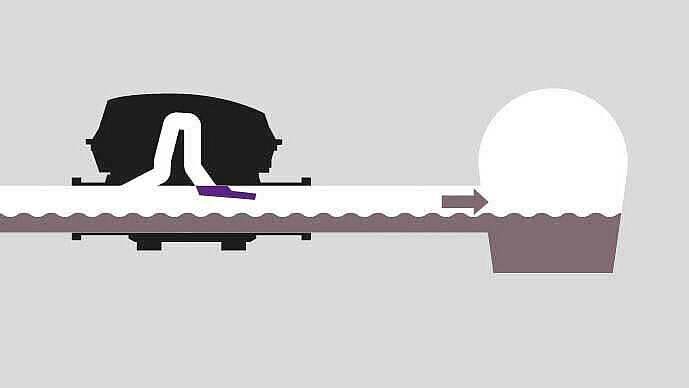

Funktionsgrafik Rückstaupumpanlage Pumpfix F: 1. Normalbetrieb

Normalbetrieb

Das Abwasser läuft über das natürliche Gefälle zum Kanal.

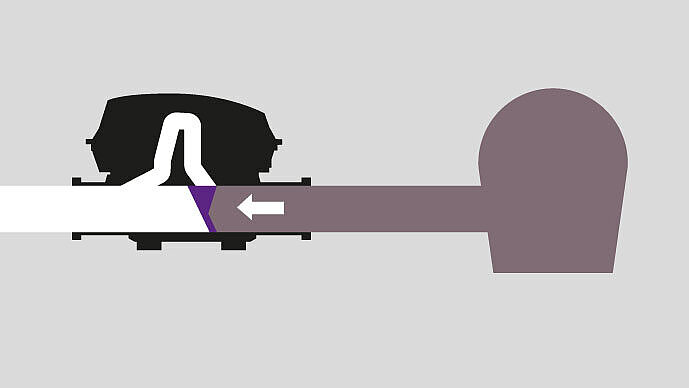

Funktionsgrafik Rückstaupumpanlage Pumpfix F: 2. Rückstau

Rückstauschutz

Rückstauklappe ist geschlossen.

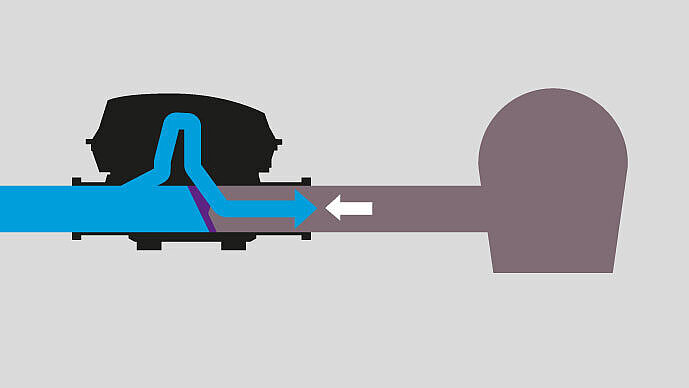

Funktionsgrafik Rückstaupumpanlage Pumpfix F: 3. Entsorgung bei Rückstau

Entsorgung

Abwasserentsorgung während der Rückstauzeit.

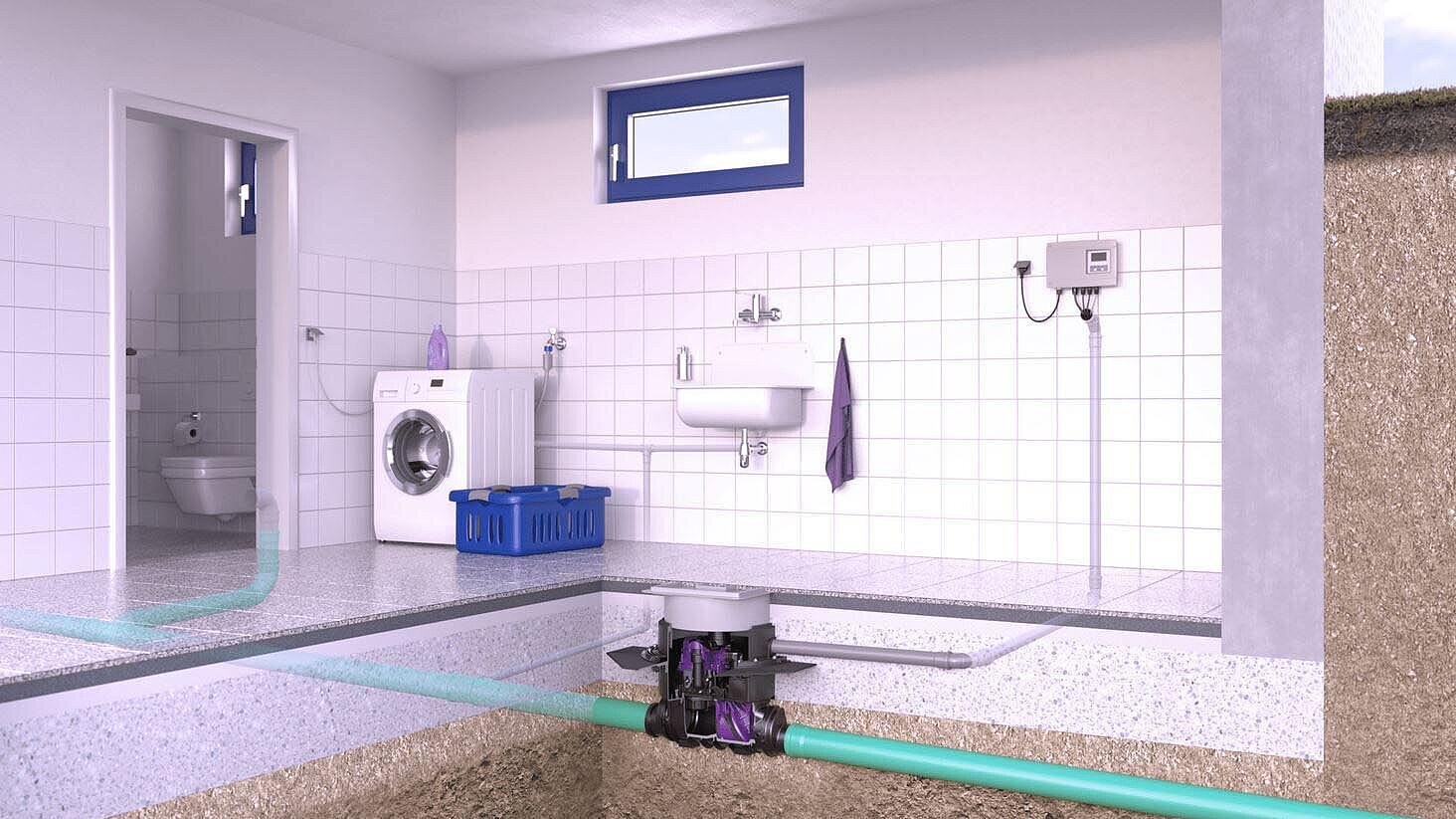

Einbauset für die Bodenplatte

Der Rückstauverschluss ist zum Einbau in die Bodenplatte erhältlich und kann mittels eines Verlängerungsstücks mit mittigem Flansch und elastomerer Sperrbahn auch in WU-Beton verbaut werden. Die integrierte Ablauffunktion sorgt dafür, dass anfallendes Oberflächenwasser, zum Beispiel bei Rohrbruch, trotz Rückstau zum Kanal gepumpt wird.

Selbstdiagnosesystem

Die Anlage verfügt über ein steckerfertiges Comfort-Schaltgerät mit Selbstdiagnosesystem SDS, einer Displayanzeige für die Darstellung von Betriebszustand und Wartungshinweisen sowie einer Anschlussoption für zentrale Leittechnik. Es lässt sich ohne Hilfe einer Elektrofachkraft anschließen.

Rückstaupumpanlage Pumpfix F

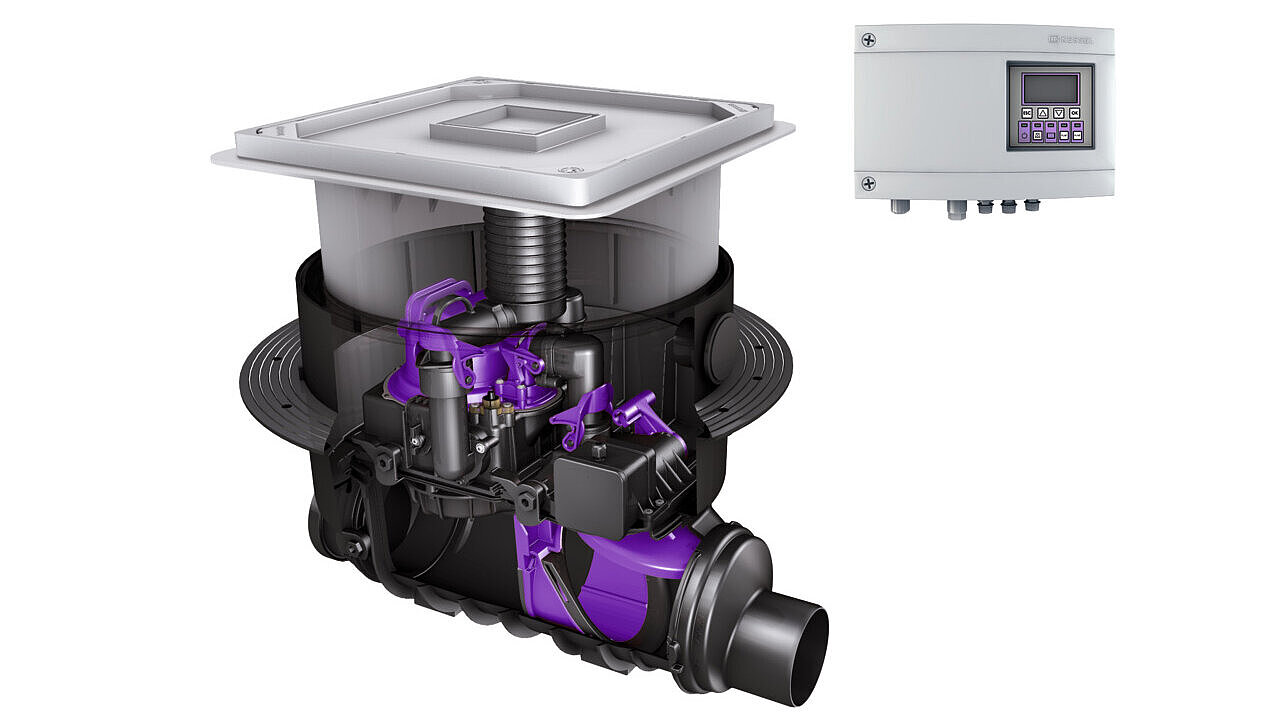

Einbau in die Bodenplatte

  AbdeckungsartNennweite (DN)LängeBreite Artikelnummer
24000X befliesbare Abdeckplatte 590  mm 590  mm 24000X
Anzeigen
24100X befliesbare Abdeckplatte 100 642  mm 590  mm 24100X
Anzeigen
24125X befliesbare Abdeckplatte 125 645  mm 590  mm 24125X
Anzeigen
24150X befliesbare Abdeckplatte 150 656  mm 590  mm 24150X
Anzeigen
24200X befliesbare Abdeckplatte 200 720  mm 590  mm 24200X
Anzeigen

  AbdeckungsartNennweite (DN)LängeBreite Artikelnummer
24000S Abdeckplatte mit Schlitzrost 590  mm 590  mm 24000S
Anzeigen
24100S Abdeckplatte mit Schlitzrost 100 642  mm 590  mm 24100S
Anzeigen
24125S Abdeckplatte mit Schlitzrost 125 645  mm 590  mm 24125S
Anzeigen
24150S Abdeckplatte mit Schlitzrost 150 656  mm 590  mm 24150S
Anzeigen
24200S Abdeckplatte mit Schlitzrost 200 720  mm 590  mm 24200S
Anzeigen

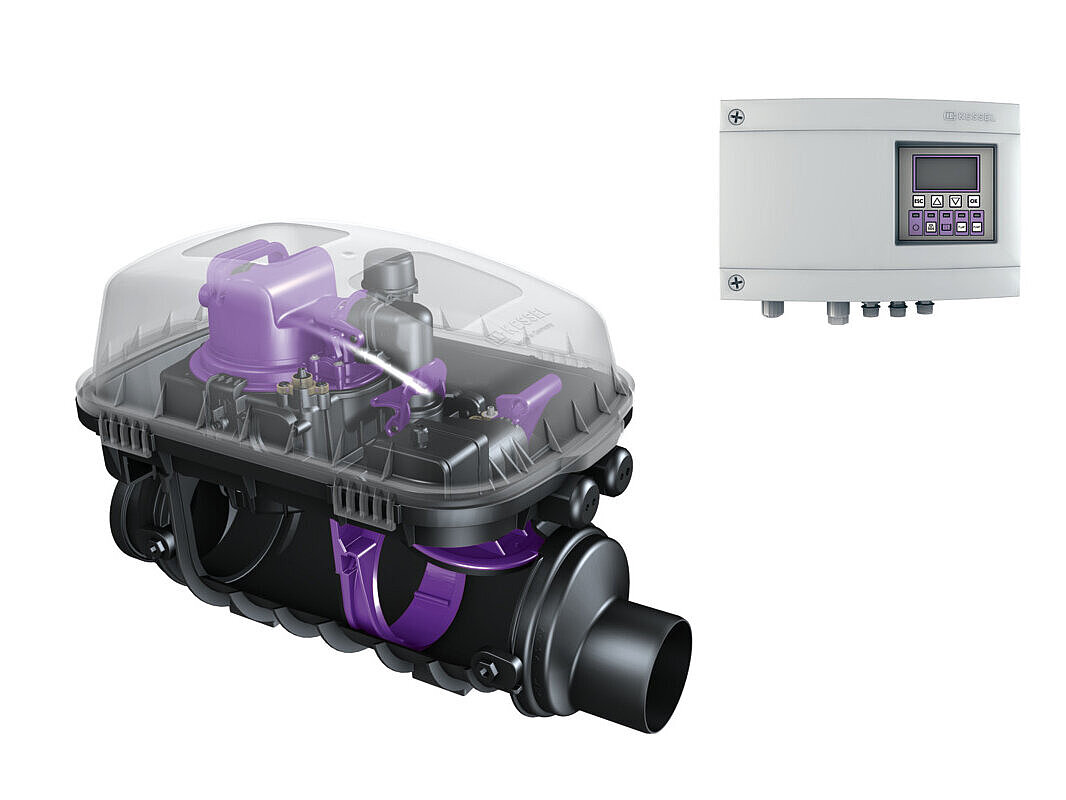

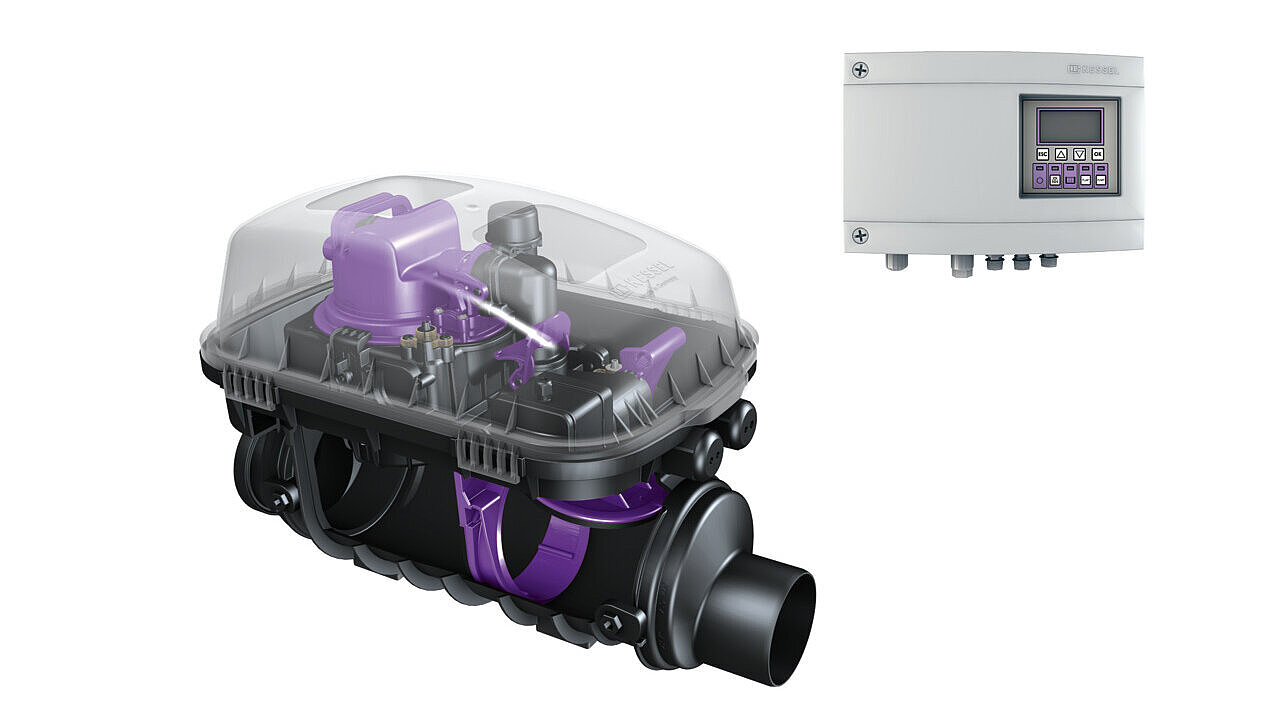

Einbau in eine freiliegende Abwasserleitung

  Nennweite (DN)LängeBreite Artikelnummer
24000 542  mm 350  mm 24000
Anzeigen
24100 100 643  mm 350  mm 24100
Anzeigen
24125 125 645  mm 350  mm 24125
Anzeigen
24150 150 656  mm 350  mm 24150
Anzeigen
24200 200 720  mm 350  mm 24200
Anzeigen

Rohbau- und Technik-Kits

  Abdeckungsart Artikelnummer
24000-RBK
Schutzhaube 24000-RBK
Anzeigen
24000S-RBK
Abdeckplatte mit Schlitzrost 24000S-RBK
Anzeigen
24000X-RBK
befliesbare Abdeckplatte 24000X-RBK
Anzeigen

  Bezeichnung Artikelnummer
20000-TK
Rückstauhebeanlage Ecolift für Ecolift und Pumpfix F20000-TK
Anzeigen

Nicht das passende Produkt gefunden?

Ergänzend zu unseren Standard-Rückstauverschlüssen entwickeln wir auf Kundenwunsch Individuelle Lösungen für besondere Anforderungen in Form, Funktion und Dimensionierung.

Individuelle Lösungen
