Hofablauf

System 400, DN 100, A, 730 - 1080 mm

851102A

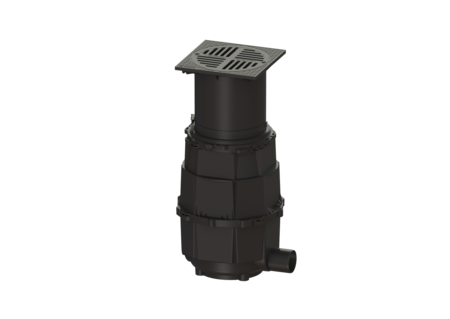

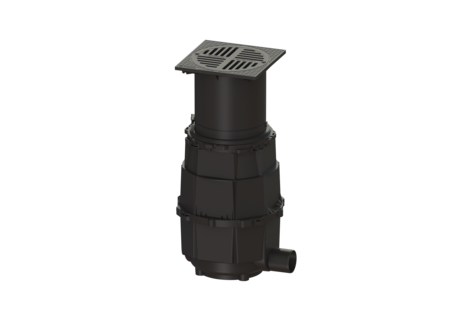

KESSEL Hofablauf, Nennweite (DN) 100, Einbautiefe 730 - 1080 mm, Belastungsklasse A 15, Geruchsverschluss, Abdeckung Kunststoff, Abdeckung Breite 400 mm, Abdeckung Länge 400 mm, Entwässerung durch Punktablauf, Stutzen waagrecht, Grundkörper Kunststoff

  • Verschiedene Belastungsklassen erhältlich
  • Höhenverstellbares Komplettsystem
  • Einfacher Einbau ins Erdreich
Artikelnummer 851102A
GTIN 4026092004319
Preisgruppe 10
Preis 789,70  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

    Hofablauf System 400, DN 100, A, 730 - 1080 mm
    Der Hofablauf aus Kunststoff dient der Punktentwässerung und ist beständig gegen aggressive Abwässer. Er ist mit einem Schlammeimer sowie kraftstoffbeständigen Dichtungen ausgestattet. Das Aufsatzstück aus Kunststoff ermöglicht einen stufenlosen Höhen- und Niveauausgleich. Ausführung System: 400 Heizung: ohne Schlammeimer: ja Sperrwasserhöhe: 100 mm Ablaufleistung (l/s) mit 20 mm Aufstau: 4,5 Allgemeine Merkmale Farbe: schwarz Norm: EN 752 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Geruchsverschluss: inklusive Abmessungen Gewicht netto: 45 kg Gewicht brutto: 45 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 500 mm Aussparungsmaß Breite: 535 mm Aussparungsmaß Länge: 585 mm Einstecktiefe min.: 55 mm Einbautiefe: 730 - 1080 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verpackungsmaß Länge: 585 mm Verpackungsmaß Breite: 535 mm Verpackungsmaß Höhe: 1080 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Kunststoff Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost rund Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 400 mm Abdeckung Länge: 400 mm Oberfläche: erodiert Belastungsklasse: A 15 (EN 124) Rahmen Breite: 400 mm Rahmen Länge: 400 mm Form Aufsatzstück: eckig Schlammeimer: ja
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    500100 Sägeglocke für DN 100/125/150 500100 Anzeigen
    500101 Sägeglocke für DN 50/70/100 500101 Anzeigen
    83021 Pressdichtungsflansch für Aufsatzstück LW 400 in WU-Beton 83021 Anzeigen
    83022 Dichtungsbahn für System 400, WU-Beton 83022 Anzeigen
    850101 Verlängerungsstück System 400, Kunststoff 850101 Anzeigen
    850102 Übergangsstück d: 450 mm, mit Dichtung 850102 Anzeigen
    850103 Übergangsstück d: 358 mm, mit Dichtung 850103 Anzeigen
    850114 Dichtung für Rohrdurchführung, DN 50 850114 Anzeigen
    850116 Dichtung für Rohrdurchführung, DN 70 850116 Anzeigen
    850117 Dichtung für Rohrdurchführung, DN 100 850117 Anzeigen
    850118 Dichtung für Rohrdurchführung, DN 125 850118 Anzeigen
    850119 Dichtung für Rohrdurchführung, DN 150 850119 Anzeigen
    850132 Abdeckplatte Kunststoff, Klasse A 850132 Anzeigen
    850143 Aushebevorrichtung für Geruchsverschluss System 400 850143 Anzeigen
      Bezeichnung Artikelnummer
    850009 Grundkörper Hof-/Regenablauf mit Auslauf, DN 100, d: 450 mm 850009 Anzeigen
    850101 Verlängerungsstück System 400, Kunststoff 850101 Anzeigen
    850103 Übergangsstück d: 358 mm, mit Dichtung 850103 Anzeigen
    850111 Verbindungskeil Kunststoff, 4 Stück 850111 Anzeigen
    850112 Dichtung d: 368 mm 850112 Anzeigen
    850113 Dichtung d: 458 mm 850113 Anzeigen
    850115 Schlammeimer System 400, Kunststoff 850115 Anzeigen
    850120 Aufsatzstück höhenverstellbar, Klasse A/B 850120 Anzeigen
    850134 Schlitzrost rund, d: 362 mm, Kunststoff 850134 Anzeigen
    850141 Geruchsverschluss für Hofabläufe, DN 100 850141 Anzeigen
    Einbau- und Bedienungsanleitung
    CAD Zeichnung
    • Nennweite (DN) (nennweite): 100
    • Material Grundkörper (material_grundkoerper): Kunststoff
    • Abdeckung Material (abdeckung_material): Kunststoff
    • Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
    • Belastungsklasse (belastungsklasse): A 15 (EN 124)
    • Einbautiefe (einbautiefe): 730  mm
    • Geruchsverschluss (geruchsverschluss): inklusive
    • (form_Aufsatzstueck):
    • Schlammeimer (schlammeimer): ja
