Hebeanlage Aqualift S Compact

Duo, GTF 500, Bodenplatte

280530S
280530S

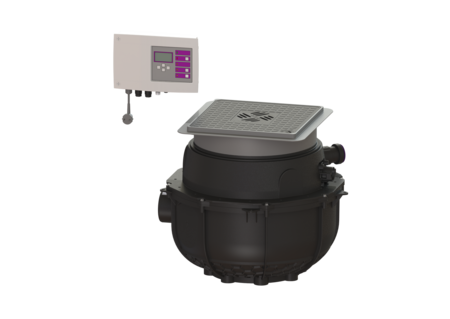

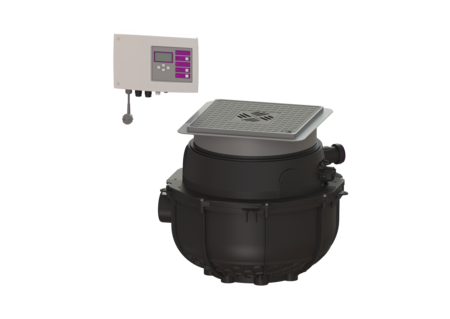

KESSEL Hebeanlage Aqualift S Compact Duo, Abwasser fäkalienfrei, Einbau in die Bodenplatte, mit 2 überflutbaren GTF 500 Pumpen, Niveauerfassung über Tauchrohr, Abdeckungsart Abdeckplatte mit Schlitzrost, schwarz

  • Platzsparend durch Einbau in Bodenplatte mit integrierter Ablauffunktion
  • Einfaches Nachrüsten von Mono auf Duo möglich
  • Leiser Betrieb durch Schallentkopplung der Pumpe(n)
Artikelnummer 280530S
GTIN 4026092082706
Preisgruppe 20
Preis 5.475,10  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Hebeanlage Aqualift S Compact Duo, GTF 500, Bodenplatte
Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage. Ausführung Anlagenart: Doppelanlage Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 31,2 kg Gewicht brutto: 33 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 490 - 620 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 617 mm Breite: 585 mm Verpackungsmaß Länge: 600 mm Verpackungsmaß Breite: 600 mm Verpackungsmaß Höhe: 480 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Zulauf Nennweite (DN): 100 mm Nutzvolumen: 20 l Abdeckungsmerkmale Abdeckungsart: Abdeckplatte mit Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Fördereinrichtung Pumpe: GTF 500 Anzahl Pumpen: 2 Anschlusstyp: codierter Stecker Nennstrom: 2,7 A Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 10 m³/h Förderhöhe max.: 8 m Drehzahl: 2800 U/min Leistung P1: 0,6 kW Leistung P2: 0,36 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 10 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): C 16 A

Produktvideo

Der Aqualift S Compact ist ein wahrer Verwandlungskünstler. Mit ihm bieten wir erstmals eine Hebeanlage, die nach dem Einbau in die Bodenplatte bequem von einer Mono- in eine Duoanlage umgewandelt werden kann.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
20222 Warngerät Basic mit Elektrodensonde 20222 Anzeigen
20223 Warngerät Basic mit optischer Sonde 20223 Anzeigen
27126 Übergangsstück DN 50/70 27126 Anzeigen
27602 Übergangsstück DN 100/70 27602 Anzeigen
28016 Nachrüstsatz Alarmschwimmer 28016 Anzeigen
28040 Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm 28040 Anzeigen
28048 Kompressor-Set zur Lufteinperlung 28048 Anzeigen
28062 Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm 28062 Anzeigen
28086 Adapter für Druckanschluss, DN 32, PE 28086 Anzeigen
28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
28793 Magnetfußantenne für TeleControl Modem, Kabel 2,5 m 28793 Anzeigen
28794 Verlängerungskabel für Magnetfußantenne, L: 2 m 28794 Anzeigen
39005 Zulaufstutzen DN 50, mit Dichtung, Gewindering 39005 Anzeigen
39007 Zulaufstutzen DN 70, mit Dichtung, Gewindering 39007 Anzeigen
39100 Zulaufstutzen DN 100, mit Dichtung, Gewindering 39100 Anzeigen
48500 Geruchsverschluss Multistop, System 125 48500 Anzeigen
48550 Geruchsverschluss Megastop 48550 Anzeigen
48700 Haarsieb Kunststoff, für Badabläufe System 125 48700 Anzeigen
500101 Sägeglocke für DN 50/70/100 500101 Anzeigen
680071 Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
680696 Geruchsverschluss für Der Ultraflache 79 680696 Anzeigen
680795 Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, schwarz 680795 Anzeigen
680796 Ablaufkörper für Abdeckplatte für Multistop, schwarz 680796 Anzeigen
680797 Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, grau 680797 Anzeigen
680798 Ablaufkörper für Abdeckplatte für Multistop, grau 680798 Anzeigen
80072 Potentialfreier Kontakt Zusatzplatine für Schaltgeräte 80072 Anzeigen
80074 Potentialfreier Kontakt Erweiterungsset für Schaltgeräte Basic 80074 Anzeigen
80889 Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
80891 Kabelzubehör Verlängerung für Pumpe 80891 Anzeigen
830050 Abdeckplatte schwarz, tagwasserdicht, 366x366 mm 830050 Anzeigen
83052 Abdeckplatte befliesbar, tagwasserdicht, 384x384 mm 83052 Anzeigen
83070 Verlängerungsstück H: 200 mm 83070 Anzeigen
83073 Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073 Anzeigen
83075 Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075 Anzeigen
83077 WU-Einbauset DA: 40 mm, für Bauunternehmer 83077 Anzeigen
83079 WU-Einbauset DA: 50 mm, für Bauunternehmer 83079 Anzeigen
850114 Dichtung für Rohrdurchführung, DN 50 850114 Anzeigen
850116 Dichtung für Rohrdurchführung, DN 70 850116 Anzeigen
850117 Dichtung für Rohrdurchführung, DN 100 850117 Anzeigen
  Bezeichnung Artikelnummer
28706 Spritzschutzset für optische Sonde 28706 Anzeigen
28746 Schaltgerät Comfort Duo, 230 V 28746 Anzeigen
39005 Zulaufstutzen DN 50, mit Dichtung, Gewindering 39005 Anzeigen
60101S Schlitzrost 138x138 mm, Kunststoff 60101S Anzeigen
67007 Verriegelungsschlüssel für Schlitzroste Ecoguss, Lock & Lift 67007 Anzeigen
680018 Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680071 Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
680150 Dichtung für Aufsatzstück, ab 07/2014 680150 Anzeigen
680475 Pumpenanschluss mit Dichtung und Klappe 680475 Anzeigen
680758 Druckanschluss mit Dichtung und Schrauben 680758 Anzeigen
680760 Pumpenverbindung Minilift, Aqualift S 680760 Anzeigen
680762 Drehverschluss für Verriegelung Pumpenverbindung 680762 Anzeigen
680773 Austauschpumpe GTF 500 ohne Schwimmerschalter 680773 Anzeigen
680776 Tauchrohr zur Niveauerfassung für Aqualift S Compact 680776 Anzeigen
680777 Befestigung für Tauchrohr für Aqualift S, Sicherungsklip, Schraube 680777 Anzeigen
680778 Befestigung für Sonde für Aqualift S, Sicherungsklip, Schraube 680778 Anzeigen
680779 Pumpeneinhang für Aqualift S Compact, Duo, GTF 500 680779 Anzeigen
680781 Klappengehäuse Duo, mit Pumpenverbindung 680781 Anzeigen
680790 Dichtung für Pumpeneinhang GTF 500, Aqualift S Compact 680790 Anzeigen
686114 Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
80888 Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
80892 Adapter Set optische Sonde 80892 Anzeigen
830053 Abdeckplatte schwarz mit Schlitzrost 830053 Anzeigen
830065 Aufsatzstück System 400 verriegelbar, silbergrau 830065 Anzeigen
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Schaltgerät (schaltgeraet): Comfort
  • Abdeckung Material (abdeckung_material): Kunststoff
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241937
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • Abdeckungsart (abdeckungsart): Abdeckplatte mit Schlitzrost
  • Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
  • Pumpe (pumpe): GTF 500
  • (ausfuehrung):
