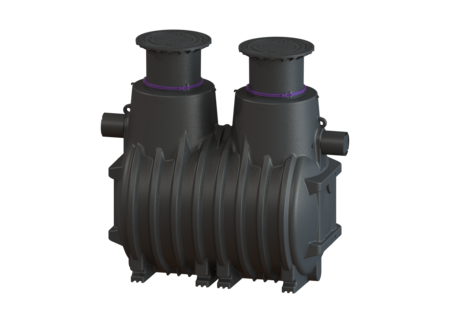

Öl-/Benzinabscheider EasyOil

ground, NS 6, Sys. B, 4300 l, Bel.Kl. D

Datenblatt

KESSEL Öl-/Benzinabscheider EasyOil, zum Einbau ins Erdreich, Nenngröße (NS) 6, Einbautiefe min. 850 mm, Abscheiderklasse System B (ehemals Klasse II), Gesamtvolumen 4300 l, Belastungsklasse D 400 (EN 124)

  • Dauerhafte Dichtheit bis Geländeoberkante
  • Beständig und geeignet für Biodiesel (FAME) bis zu 100 % Anteil
  • Geeignet für Tankstellen mit Hochleistungszapfsäulen, E 10 und Biodiesel
Artikelnummer 99606.30D
GTIN 4026092027769
Preisgruppe 60
Ausschreiben.de
Öl-/Benzinabscheider EasyOil ground, NS 6, Sys. B, 4300 l, Bel.Kl. D
Der Abscheider für Leichtflüssigkeiten ist für den Erdeinbau geeignet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang und einer selbsttätigen Verschlusseinrichtung ausgestattet. Eine oder mehrere tagwasserdichte Abdeckungen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Bei Belastungsklasse D ist bauseits eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich. Bauseitiger Anschluss an Zu- und Auslauf mit PE-HD-Rohren nach DIN 19537, PVC-KG-Rohren nach DIN 19534, PP oder AS an werksseitigen Edelstahlrohrstutzen möglich. Bei der Wahl der passenden Dichtungen und Rohrmaterialien sind die gültigen Normen zu beachten. Gewährleistung auf den Werkstoff PE 20 Jahre. Einbausituation: Einbau ins Erdreich Ausführung: Entsorgungsart: manuell mit Saugschlauch Koaleszenzeinsatz: nein Nenngröße (NS): 6 Tragfähigkeit (DIN 19901): E4 Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Abscheiderklasse: System B (ehemals Klasse II) Anwendungsspektrum für Leichtflüssigkeiten: von 0,85 bis 0,95 g/cm3 Allgemeine Merkmale: Material: PE Zulassung: Z-83.8-55 Abmessungen: Länge max.: 2.940 mm Einbringmaß Länge: 2.590 mm Einbringmaß Breite: 1.760 mm T-TEÜ: 180 mm TEÜ: 700 - 1.500 mm Überstand: 120 mm Behälter/Grundkörper: Zulauf Nennweite (DN): 200 Zulauf Nennweite (DA): 200 mm Auslauf Nennweite (DN): 200 Auslauf Nennweite (DA): 200 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1.630 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1.600 mm Einbautiefe: 850 - 1.230 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 1.810 mm Lichte Weite Einstieg (LW): 600 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: D 400 (EN 124) Länge: 680 mm Breite: 680 mm Höhe: 50 mm Dichtheit: geruchs- und tagwasserdicht Verriegelung: unverriegelt Abwasserinhalt: Gesamtvolumen: 4.300 l Schlammfanginhalt: 2.500 l Speichermenge an Leichtflüssigkeit: 380 l Steuerung: Schaltgerät: nein
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Generalinspektion Leichtflüssigkeitsabscheider 917411/L
Wartung Leichtflüssigkeitsabscheider 917412/L
Inbetriebnahme und Einweisung Leichtflüssigkeitsabscheider 917415/L
Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider 917417
  Bezeichnung Artikelnummer
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792
Probenahmeschacht LW 1000, DN 200, Klasse B 9151020B
Verlängerungsstück System 400, H: 600 mm, kürzbar 915402
Probenahmeschacht Typ München, DN 200, Klasse B 915763/120B-1000
Probenahmeschacht DN 200, mit Staufix SWA, Klasse B 915763/120B-SWA
Probenahmeschacht DN 200, Klasse A 915883A
Probenahmeschacht DN 200, Klasse B 915883B
Einbauschrank zur Aufputzmontage 917413
Einbauschrank zur Unterputzmontage 917414
Ölabsaugeeinrichtung DN 200 917808
Schlammabsaugeeinrichtung DN 200 917809
Schichtdicken-Messgerät SonicControl, Typ OA 917826
Schichtdicken-Messgerät SonicControl, Typ O 917828
Messgerät SonicControl, Typ A 917830
Kabelverlängerung 10 m, für SonicControl LFA 917861
Kabelverlängerung 20 m, für SonicControl LFA 917862
Kabelverlängerung 30 m, für SonicControl LFA 917863
  Bezeichnung Artikelnummer
Klemmring für Aufsatzstücke d: 600 mm 680276
Aushebeschlüssel für Abdeckplatten 680278
Schwimmer mit Dichte 0,97 g/cm3 680299
Schwimmer mit Dichte 0,92 g/cm3 680300
Schwimmer mit Dichte 0,87 g/cm3 680301
Abdeckplatte Klasse D, Grauguss, unverriegelt 680322
Dichtung d: 630 mm, ab 01/2015 860104
Aufsatzstück d: 630 mm, mit Klemmring 860141
Hebewerkzeug Goliath für Schachtabdeckungen 917112
  • Zulassung (ATTR-A5): Z-83.8-55
  • Abscheiderklasse (ATTR-240): System B (ehemals Klasse II)
  • Herkunftsland (ATTR-322): DE
  • Gesamtvolumen (ATTR-209): 4.300  Liter
  • Speichermenge an Leichtflüssigkeit (ATTR-210): 380  Liter
  • Überstand (ATTR-215): 120  Millimeter
  • Gewicht netto (ATTR-A3A): 775  Kilogramm
  • Einbautiefe (ATTR-B2_VB): 850  Millimeter
  • Übereinstimmungsnachweis (ATTR-335): Z-83.8-55
  • Schaltgerät (ATTR-S2): nein
  • Abdeckungsart (ATTR-A21): Abdeckplatte
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Belastungsklasse (ATTR-A2B): D 400 (EN 124)
  • Dichtheit (ATTR-A2C): geruchs- und tagwasserdicht
  • Verriegelung (ATTR-A2D): unverriegelt
  • Abdeckung Material (ATTR-A2E): Grauguss
  • Länge (ATTR-A2M): 680  Millimeter
  • Breite (ATTR-A2N): 680  Millimeter
  • Höhe (ATTR-A2P): 50  Millimeter
  • Einbringmaß Länge (ATTR-217): 2.590  Millimeter
  • Einbringmaß Breite (ATTR-218): 1.760  Millimeter
  • Länge max. (ATTR-216): 2.940  Millimeter
  • T-TEÜ (ATTR-212): 180  Millimeter
  • TEÜ (ATTR-213_VB): 700  Millimeter
  • Volumen (ATTR-320): 9,3  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 2.300  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 1.760  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 2.300  Millimeter
  • Abmessungen (ATTR-323): 2500X1760X2300MM
  • Anzahl Packstücke (ATTR-321): 1
  • Schlammfanginhalt (ATTR-206): 2.500  Liter
  • Lichte Weite Einstieg (LW) (ATTR-B13): 600  Millimeter
  • Zulauf Nennweite (DN) (ATTR-B1CA): 200  Millimeter
  • Zulauf Nennweite (DA) (ATTR-B1CB): 200  Millimeter
  • Abstand Rohrsohle Zulauf zu Behälterboden (ATTR-B1D): 1.630  Millimeter
  • Auslauf Nennweite (DN) (ATTR-B15CA): 200
  • Auslauf Nennweite (DA) (ATTR-B15CB): 200
  • Abstand Rohrsohle Auslauf zu Behälterboden (ATTR-B15D): 1.600  Millimeter
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 1.810  Millimeter
  • Nenngröße (NS) (ATTR-197): 6
  • Entsorgungsart (ATTR-199): manuell mit Saugschlauch
  • Koaleszenzeinsatz (ATTR-205): nein
  • Tragfähigkeit (DIN 19901) (ATTR-305): E4
  • Gewicht brutto (ATTR-A3B): 775  Kilogramm
  • Leistungserklärung (DOP) (ATTR-292): 009-016
  • Einbausituation (ATTR-1): Einbau ins Erdreich
  • Material (ATTR-101): PE
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück, 5 Grad neigbar
  • Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
  • Anwendungsspektrum für Leichtflüssigkeiten (ATTR-248): von 0,85 bis 0,95 g/cm3
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abscheidetechnik
  • Produktart (M-ATTR-003): Öl-/Benzinabscheider
  • Produktfamilie (M-ATTR-004): EasyOil
  • Produktname (M-ATTR-005): EasyOil ground
