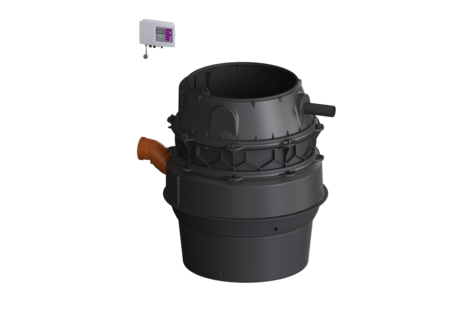

Pumpstation Aquapump XL

Duo, SPF 1400-S1, niedrigster Einbau

8742020
8742020

KESSEL Pumpstation Aquapump XL, Duo, Abwasser fäkalienhaltig, Einbau ins Erdreich, Höhe 1500 mm, mit 2 überflutbaren SPF 1400 Pumpen, Betriebsart S1, Niveauerfassung pneumatisch

  • Höchste Sicherheit
  • Flexibler Einbau
  • Hygienische Vorteile bei Wartung und Reparatur
Artikelnummer 8742020
GTIN 4026092069561
Preisgruppe 60
Preis 10.712,70  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Pumpstation Aquapump XL Duo, SPF 1400-S1, niedrigster Einbau
Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen, einem Rückflussverhinderer sowie einem Absperrschieber für die Druckleitung ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum (Trockenaufstellung) mit einer verschraubten Reinigungsöffnung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante niedrigster Einbau Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Steighilfen: ja Aufstellung: Trockenaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 208 kg Gewicht brutto: 232 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 1295 mm Breite: 1295 mm Höhe: 1500 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 1435 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 1343 mm Abstand Rohrsohle Zulauf zu Behälterboden: 753 mm Abstand Rohrmitte Zulauf zu Behälterboden: 833 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 747 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Nutzvolumen: 160 l Behältervolumen: 335 l Fördereinrichtung Pumpe: SPF 1400 Anzahl Pumpen: 2 Gewicht Pumpe: 28 kg Anschlusstyp: codierter Stecker Nennstrom: 7,3 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,99 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 38 m³/h Förderhöhe max.: 7 m Drehzahl: 1420 U/min Leistung P1: 1,6 kW Leistung P2: 1,1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hebeanlage Aqualift F XL trockene Aufstellung zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

  Bezeichnung Artikelnummer
8740175 Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3, befliesbar 8740175 Anzeigen
8740176 Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 mit WU-Flansch 8740176 Anzeigen
8740177 Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 8740177 Anzeigen
8740178 Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 mit WU-Flansch 8740178 Anzeigen
8740179 Aufsatzstück mit Abdeckplatte LW 800, Klasse B 8740179 Anzeigen
8740180 Aufsatzstück Abdeckplatte eckig, LW 800, Klasse D 8740180 Anzeigen
8740181 Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 8740181 Anzeigen
  Bezeichnung Artikelnummer
Inbetriebnahme und Einweisung Pumpstation Aquapump XL Duo SPF 80214 Anzeigen
Einbau und Anschluss elektrischer Anlagenkomponenten 80220.10 Anzeigen
Wartung Pumpstation Aquapump XL Duo LW1000 80314 Anzeigen
  Bezeichnung Artikelnummer
20222 Warngerät Basic mit Elektrodensonde 20222 Anzeigen
20223 Warngerät Basic mit optischer Sonde 20223 Anzeigen
28048 Kompressor-Set zur Lufteinperlung 28048 Anzeigen
28090 Klemmverbinder für Druckleitung, DN 80/80 28090 Anzeigen
28091 Klemmverbinder für Druckleitung, DN 50/50 28091 Anzeigen
28092 Klemmverbinder für Druckleitung, DN 50/80 28092 Anzeigen
28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
28799 Klemmdose für Verlängerung Pegelsonde 28799 Anzeigen
680370 Zwischenstück 250 mm, für Schachtmodul LW 1000 680370 Anzeigen
680371 Zwischenstück 500 mm, für Schachtmodul LW 1000 680371 Anzeigen
80888 Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
80889 Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
80891 Kabelzubehör Verlängerung für Pumpe 80891 Anzeigen
97713 Einbauset Thermostat, Hygrostat 97713 Anzeigen
97714 Freiluftsäule B: 590 mm, für Einbau Schaltgeräte 97714 Anzeigen
97715 Warnleuchte für Freiluftsäule 97715 Anzeigen
97716 Freiluftsäule B: 460 mm, für Einbau Schaltgeräte 97716 Anzeigen
Freiluftsäule B: 785 mm, für Einbau Schaltgeräte 97723 Anzeigen
97724 Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte 97724 Anzeigen
  Bezeichnung Artikelnummer
28051 Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung 28051 Anzeigen
28746 Schaltgerät Comfort Duo, 230 V 28746 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680045 Dichtung Pumpenflansch 680045 Anzeigen
680047 Schraubenset verzinkt, 14 Stück 680047 Anzeigen
680050 Pumpenflansch SPF 1400 - SPF 4500 680050 Anzeigen
680052 Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
680053 Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
680219 Pumpenantrieb SPF 1400 230 V, S1, 10 m Kabel, mit Kondensator 680219 Anzeigen
680388 Tauchrohr für Aqualift F XL, 280 mm 680388 Anzeigen
680419 Klappengehäuse für Duo-Anlagen, mit 2 Absperrschiebern 680419 Anzeigen
680421 Reinigungsdeckel verschraubt, DN 160 680421 Anzeigen
680422 Dichtungsset Pumpenflansch 680422 Anzeigen
680446 Druckverrohrung DN 90, kurzer Einbau 680446 Anzeigen
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Schaltgerät (schaltgeraet): Comfort
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): Einbau ins Erdreich
  • Alarmgeber (alarmgeber): Tauchrohr
  • Pumpe (pumpe): SPF 1400
  • Laufrad Typ (laufrad_typ): Freistromrad
