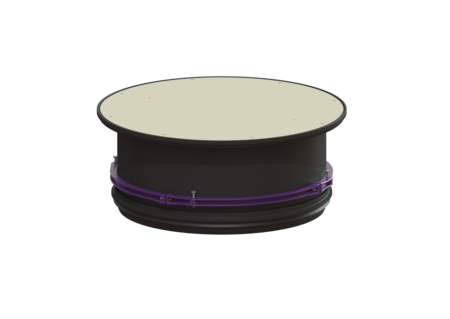

Aufsatzstück mit Abdeckplatte
LW 800, Klasse K 3
Datenblatt
Aufsatzstück für stufenlosen Höhen- und Niveauausgleich für Schacht LW 1000, bestehend aus einer Abdeckplatte sowie Dichtungen und Verbindungskeilen
| Artikelnummer | 8740181 |
|---|---|
| GTIN | 4026092075609 |
| Preisgruppe | 60 |
Ausschreiben.de
Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3
Aufsatzstück für stufenlosen Höhen- und Niveauausgleich für Schacht LW 1000, bestehend aus einer Abdeckplatte sowie Dichtungen und Verbindungskeilen Allgemeine Merkmale: Material: Kunststoff, Edelstahl Farbe: schwarz Abmessungen: Lichte Weite (LW): 800 Verstellbereich: 65 - 314 mm Abdeckungsmerkmale: Belastungsklasse: K 3 (EN 1253-1) Oberfläche: Edelstahl geriffelt Verriegelung: verschraubt Ausführung: tagwasserdicht
Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3
Aufsatzstück für stufenlosen Höhen- und Niveauausgleich für Schacht LW 1000, bestehend aus einer Abdeckplatte sowie Dichtungen und Verbindungskeilen Allgemeine Merkmale: Material: Kunststoff, Edelstahl Farbe: schwarz Abmessungen: Lichte Weite (LW): 800 Verstellbereich: 65 - 314 mm Abdeckungsmerkmale: Belastungsklasse: K 3 (EN 1253-1) Oberfläche: Edelstahl geriffelt Verriegelung: verschraubt Ausführung: tagwasserdicht
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Dichtung für Schachtmodul LW 1000 | 680375 | |
|
Klemmring für Aufsatzstücke d: 800 mm | 680568 | |
|
Dichtung für Aufsatzstück, d: 870 mm | 680655 | |
|
Abdeckplatte rund, K 3, inkl. 10 Schrauben, Dichtung | 680659 | |
|
Abdeckplatte rund, K 3, inkl. 2 Schrauben | 680660 | |
|
Schraubenset 2 Stück Senkkopfschrauben, M8x12, A4 | 680661 | |
|
Schraubenset 8 Stück, für Aufsatzstück, K80x22, A2 | 680664 |
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| BIM |
- Ausführung (ATTR-106): tagwasserdicht
- Verstellbereich (ATTR-108_VB): 65 Millimeter
- Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
- Verriegelung (ATTR-A2D): verschraubt
- Oberfläche (ATTR-A2F): Edelstahl geriffelt
- Durchmesser (ATTR-A107): 986 Millimeter
- Material (ATTR-101):
Kunststoff
- Fabrikat (M-ATTR-001): KESSEL
- Farbe (ATTR-102): schwarz
- Lichte Weite (LW) (ATTR-167): 800
- Gewicht netto (ATTR-A3A): 46 Kilogramm
- Gewicht brutto (ATTR-A3B): 62 Kilogramm
- Volumen (ATTR-320): 0,2 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 1.200 Millimeter
- Verpackungsmaß Breite (ATTR-326): 1.200 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 130 Millimeter
- Abmessungen (ATTR-323): 1200X1200X130MM
- Anzahl Packstücke (ATTR-321): 1
- Herkunftsland (ATTR-322): DE
