Rückstauhebeanlage Ecolift XL

Duo, 2 mot. Klappen, SPF 4500-S3, Konus

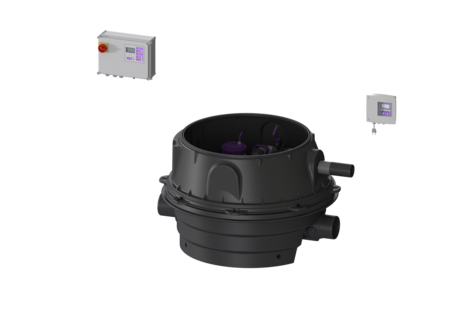

KESSEL Rückstauhebeanlage Ecolift XL, Abwasser fäkalienhaltig und fäkalienfrei, Einbau ins Erdreich, Doppelanlage, mit 2 überflutbaren SPF 4500 Pumpen, Alarmgeber mit optischer Sonde

  • Abwasserentsorgung ohne Betriebsunterbrechung sogar bei Stromausfall, solange kein Rückstau vorliegt
  • geringer Pumpeneinsatz
  • minimierte Geräuschemissionen
Artikelnummer 8741071
GTIN 4026092070802
Preisgruppe 60
Preis 12.114,90  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

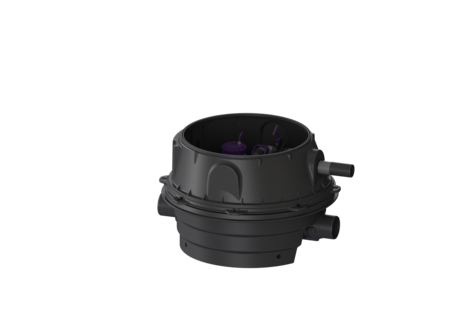

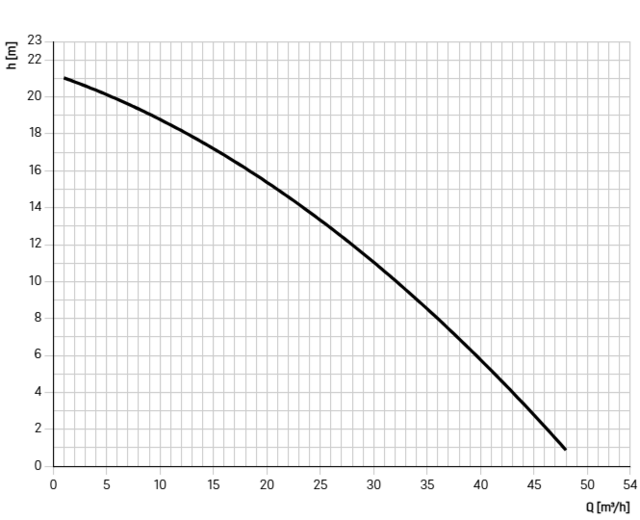

Rückstauhebeanlage Ecolift XL Duo, 2 mot. Klappen, SPF 4500-S3, Konus
Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit zwei überflutbaren Pumpen, zwei motorischen Verschlusssystemen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch die Verschlusssysteme automatisch geschlossen werden und somit kein freier Durchgang zum Kanal mehr besteht. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ein Redundanz-Schaltgerät sorgt zudem für zusätzliche Sicherheit. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante niedrigster Einbau Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 70 Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Motorische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: ÖNORM B 2501 Abwasserart: fäkalienhaltig und fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 6 Zulassung: Z-53.2-493 ATEX zertifiziert: nein Abmessungen Gewicht netto: 145,43 kg Gewicht brutto: 164,13 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gefällesprung: 15 mm Länge: 1379 mm Breite: 1200 mm Höhe: 785 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 950 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 80 Druckabgang (DA): 90 mm Gerinne: geschlossenes Durchgangsgerinne Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Auslauf zu Behälterboden: 120 mm Abstand Rohrsohle Zulauf zu Behälterboden: 135 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 645 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Nutzvolumen: 20 l Behältervolumen: 65 l Fördereinrichtung Pumpe: SPF 4500 Anzahl Pumpen: 2 Gewicht Pumpe: 26 kg Anschlusstyp: Direktanschluss Nennstrom: 7,5 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,85 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 45 m³/h Förderhöhe max.: 21 m Drehzahl: 2850 U/min Leistung P1: 4,2 kW Leistung P2: 3,5 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): 3 x C 25 A Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Plus mit Redundanz Motorschutz Schalter: ja Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 7,5 A Erforderliche Absicherung (Leitungsschutz): 3 x C 25 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

  Bezeichnung Artikelnummer
Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3, befliesbar 8740175 Anzeigen
Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 mit WU-Flansch 8740176 Anzeigen
Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 8740177 Anzeigen
Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 mit WU-Flansch 8740178 Anzeigen
Aufsatzstück mit Abdeckplatte LW 800, Klasse B 8740179 Anzeigen
Aufsatzstück Abdeckplatte eckig, LW 800, Klasse D 8740180 Anzeigen
Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 8740181 Anzeigen
  Bezeichnung Artikelnummer
Einbau und Anschluss elektrischer Anlagenkomponenten 80220.10 Anzeigen
Inbetriebnahme und Einweisung Ecolift XL, freie Aufstellung 80221 Anzeigen
Wartung Ecolift XL, freie Aufstellung 80321 Anzeigen
  Bezeichnung Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
Kompressor-Set zur Lufteinperlung 28048 Anzeigen
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
Kabelzubehör Verlängerung für Motor 80890 Anzeigen
Einbauset Thermostat, Hygrostat 97713 Anzeigen
Freiluftsäule B: 590 mm, für Einbau Schaltgeräte 97714 Anzeigen
Warnleuchte für Freiluftsäule 97715 Anzeigen
Freiluftsäule B: 460 mm, für Einbau Schaltgeräte 97716 Anzeigen
Freiluftsäule B: 785 mm, für Einbau Schaltgeräte 97723 Anzeigen
Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte 97724 Anzeigen
  Bezeichnung Artikelnummer
Spritzschutzset für optische Sonde 28706 Anzeigen
Schaltgerät Comfort Plus Mono/Duo, 400 V, (2x)6,3-10,0 A 28788 Anzeigen
Schaltgerät Ecolift XL Typ 6 für Redundanzverschluss 28791 Anzeigen
Batterie 9 V Block 680034 Anzeigen
Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
Klappenhalter für motorische und mechanische Klappe 680101 Anzeigen
Höhenadapter für optische Sonde Ecolift XL 680379 Anzeigen
Einhandverschluss DN 63 680380 Anzeigen
Rückflussverhinderer links, mit Rückschlagklappe 680381 Anzeigen
Rückflussverhinderer rechts, mit Rückschlagklappe 680382 Anzeigen
Sicherungsbügel für Absperrschieber DN 63 680386 Anzeigen
Verriegelungsdeckel Ecolift XL Zulaufseite 680390 Anzeigen
Verriegelungsdeckel Ecolift XL Auslaufseite 680391 Anzeigen
Pumpenflansch Ecolift XL, inkl. Dichtung 680398 Anzeigen
Pumpenplatte Ecolift XL 680399 Anzeigen
Druckschlauch DN 63, L: 367 mm 680400 Anzeigen
Druckleitung mit Absperrschieber Ausführung links, schräg 680401 Anzeigen
Druckleitung mit Absperrschieber Ausführung rechts, schräg 680402 Anzeigen
Stützrippe für Absperrschieber, schräge Auflage 680403 Anzeigen
Dichtungsset Ecolift XL 680418 Anzeigen
Pumpenantrieb SPF 4500 400 V, S3, 10 m Kabel 680442 Anzeigen
Antriebsmotor zum Anklemmen, 10 m Kabel 680452 Anzeigen
Ersatzteilset optische Sonde 10 m Kabel 680455 Anzeigen
Tauchrohr für Ecolift XL, 180 mm 680827 Anzeigen
Rückstauklappe motorisch, mit Klappenhalter 80038 Anzeigen
Einschiebeteil für motorische Klappe, mit Klappenhalter 80039 Anzeigen
  • Abwasserart (abwasserart_de): fäkalienhaltig und fäkalienfrei
  • Schaltgerät (schaltgeraet): Comfort Plus mit Redundanz
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241794
  • Einbausituation (einbausituation): Einbau ins Erdreich
  • (nennweite):
  • Pumpe (pumpe): SPF 4500
  • Betriebsspannung (betriebsspannung): 400  V
