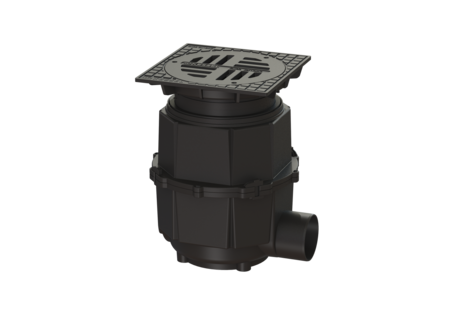

Hofablauf

System 400, DN 150, D, 580-710 mm

Datenblatt

Der Hofablauf aus Kunststoff dient der Punktentwässerung und ist beständig gegen aggressive Abwässer. Er ist mit einem Schlammeimer sowie kraftstoffbeständigen Dichtungen ausgestattet. Das Aufsatzstück aus Kunststoff ermöglicht einen stufenlosen Höhen- und Niveauausgleich.

  • Verschiedene Belastungsklassen erhältlich
  • Höhenverstellbares Komplettsystem
  • Einfacher Einbau ins Erdreich
Artikelnummer 851151D
GTIN 4026092004395
Preisgruppe 10
Ausschreiben.de
Hofablauf System 400, DN 150, D, 580-710 mm
Der Hofablauf aus Kunststoff dient der Punktentwässerung und ist beständig gegen aggressive Abwässer. Er ist mit einem Schlammeimer sowie kraftstoffbeständigen Dichtungen ausgestattet. Das Aufsatzstück aus Kunststoff ermöglicht einen stufenlosen Höhen- und Niveauausgleich. Ausführung: System: 400 Geruchsverschluss: inklusive Heizung: ohne Abdichtung am Aufsatzstück: Anschlussrand Allgemeine Merkmale: Nennweite (DN): 150 Außendurchmesser (DA): 160 Farbe: schwarz Norm: EN 752 Abmessungen: Länge: 563 mm Breite: 500 mm Höhe: 580 mm Aussparungsmaß Länge: 585 mm Aussparungsmaß Breite: 535 mm Einstecktiefe min.: 55 mm Behälter/Grundkörper: Einbautiefe: 580 - 710 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 500 mm Grundkörper: Material Grundkörper: Kunststoff Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhenverstellbarkeit: 55 - 180 mm Verstellbereich: 55 - 185 mm Abdeckungsmerkmale: Abdeckungsart: Schlitzrost rund Abdeckung Material: Grauguss Belastungsklasse: D 400 (EN 124) Länge: 450 mm Breite: 450 mm Schlammeimer: ja Rost: Rahmen Länge: 450 mm Rahmen Breite: 450 mm Form Aufsatzstück: eckig Ablaufleistung (l/s) mit 20 mm Aufstau: 4,5 l/s
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Dichtung d: 230 mm 27140
Schlitzrost rund, d: 395 mm, Grauguss 850137
  • Nennweite (DN) (ATTR-118): 150
  • Außendurchmesser (DA) (ATTR-147): 160
  • Abdichtung am Aufsatzstück (ATTR-251): Anschlussrand
  • Kennzeichnung (ATTR-340): Znak B
  • Vorteilstext (M-ATTR-007): Das höhenverstellbare Komplettsystem zum einfachen Einbau ins Erdreich
  • Herkunftsland (ATTR-322): DE
  • BIM (ATTR-370): BIM Abläufe
  • Höhenverstellbarkeit (ATTR-226_VB): 55  Millimeter
  • Rahmen Länge (ATTR-111B): 450  Millimeter
  • Rahmen Breite (ATTR-111C): 450  Millimeter
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 4,5  Liter/Sekunde
  • Einbautiefe (ATTR-B2_VB): 580  Millimeter
  • Verstellbereich (ATTR-108_VB): 55 - 185  Millimeter
  • Länge (ATTR-A6A): 563  Millimeter
  • Breite (ATTR-A6B): 500  Millimeter
  • Höhe (ATTR-A6C): 580  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 585  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 535  Millimeter
  • Anzahl Packstücke (ATTR-321): 1
  • Einstecktiefe min. (ATTR-328): 55  Millimeter
  • Abdeckungsart (ATTR-A21): Schlitzrost rund
  • Belastungsklasse (ATTR-A2B): D 400 (EN 124)
  • Abdeckung Material (ATTR-A2E): Grauguss
  • Schlammeimer (ATTR-A2K): ja
  • Länge (ATTR-A2M): 450  Millimeter
  • Breite (ATTR-A2N): 450  Millimeter
  • Geruchsverschluss (ATTR-115): inklusive
  • Heizung (ATTR-224): ohne
  • System (ATTR-244): 400
  • Stutzen Ausführung (ATTR-233): waagrecht
  • Material Grundkörper (ATTR-232): Kunststoff
  • Gewicht netto (ATTR-A3A): 25,5  Kilogramm
  • Gewicht brutto (ATTR-A3B): 25,5  Kilogramm
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 500  Millimeter
  • Abwassermenge (ATTR-310): Hoch
  • Norm (ATTR-9): EN 752
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Komplettartikel (ATTR-254): ja
  • Elektrischer Anschluss vorhanden (ATTR-256): nein
  • Anschluss an GLT, GA (ATTR-257): nein
  • Form Aufsatzstück (ATTR-259): eckig
  • Variante der Entwässerung (ATTR-260): Punktablauf
  • Bauform Rost/Rinne (ATTR-261): rund
  • Entwässerungsart (ATTR-263): Freispiegel
  • Farbe (ATTR-102): schwarz
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Hofablauf
  • Produktfamilie (M-ATTR-004): Hofabläufe
