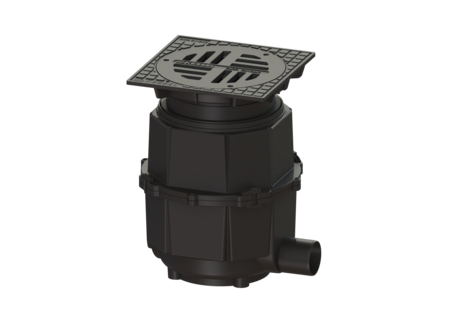

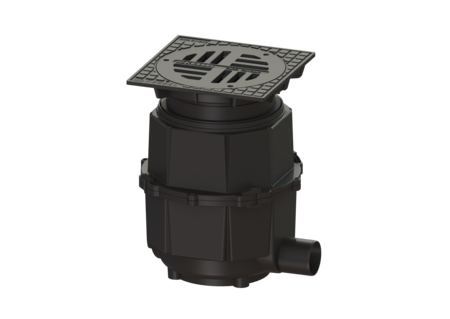

Hofablauf System 400 DN 100 Kl. D aus PE
KESSEL Hofablauf, Nennweite (DN) 100, Einbautiefe 580 - 710 mm, Belastungsklasse D 400, Geruchsverschluss, Abdeckung Breite 450 mm, Abdeckung Länge 450 mm, Entwässerung durch Punktablauf
- Verschiedene Belastungsklassen erhältlich
- Höhenverstellbares Komplettsystem
- Einfacher Einbau ins Erdreich
| Artikelnummer | 851101D |
|---|---|
| GTIN | 4026092004302 |
| Preisgruppe | 10 |
| Preis |
1.336,30
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
| Lieferzeit | siehe KESSEL Webshop |
Der Hofablauf aus Kunststoff dient der Punktentwässerung und ist beständig gegen aggressive Abwässer. Er ist mit einem Schlammeimer sowie kraftstoffbeständigen Dichtungen ausgestattet. Das Aufsatzstück aus Kunststoff ermöglicht einen stufenlosen Höhen- und Niveauausgleich. Ausführung System: 400 Heizung: ohne Schlammeimer: ja Abdichtung am Aufsatzstück: Anschlussrand Ablaufleistung (l/s) mit 20 mm Aufstau: 4,5 Allgemeine Merkmale Farbe: schwarz Norm: EN 752 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 55 - 180 mm Gewicht netto: 25,5 kg Gewicht brutto: 25,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 500 mm Aussparungsmaß Breite: 535 mm Aussparungsmaß Länge: 585 mm Einstecktiefe min.: 55 mm Verstellbereich: 55 - 185 Einbautiefe: 580 - 710 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 563 mm Breite: 500 mm Höhe: 580 mm Verpackungsmaß Länge: 800 mm Verpackungsmaß Breite: 700 mm Verpackungsmaß Höhe: 700 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Kunststoff Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost rund Abdeckung Material: Grauguss Abdeckung Breite: 450 mm Abdeckung Länge: 450 mm Belastungsklasse: D 400 (EN 124) Rahmen Breite: 450 mm Rahmen Länge: 450 mm Form Aufsatzstück: eckig Schlammeimer: ja
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
![]() | Sägeglocke für DN 100/125/150 | 500100 | Anzeigen |
![]() | Sägeglocke für DN 50/70/100 | 500101 | Anzeigen |
![]() | Pressdichtungsflansch für Aufsatzstück LW 400 in WU-Beton | 83021 | Anzeigen |
![]() | Dichtungsbahn für System 400, WU-Beton | 83022 | Anzeigen |
![]() | Verlängerungsstück System 400, Kunststoff | 850101 | Anzeigen |
![]() | Übergangsstück d: 450 mm, mit Dichtung | 850102 | Anzeigen |
![]() | Übergangsstück d: 358 mm, mit Dichtung | 850103 | Anzeigen |
![]() | Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen |
![]() | Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
![]() | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
![]() | Dichtung für Rohrdurchführung, DN 125 | 850118 | Anzeigen |
![]() | Dichtung für Rohrdurchführung, DN 150 | 850119 | Anzeigen |
![]() | Abdeckplatte aus GG, Klasse D | 850136 | Anzeigen |
![]() | Aushebevorrichtung für Geruchsverschluss System 400 | 850143 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
![]() | Dichtung für Schachtsystem LW 400 | 680315 | Anzeigen |
![]() | Bodenteil mit Auslauf DN 100 | 850009 | Anzeigen |
![]() | Verbindungskeil Kunststoff, 4 Stück | 850111 | Anzeigen |
![]() | Dichtung d: 458 mm | 850113 | Anzeigen |
![]() | Schlammeimer System 400, Kunststoff | 850115 | Anzeigen |
![]() | Schlitzrost rund, d: 395 mm, Grauguss | 850137 | Anzeigen |
![]() | Geruchsverschluss für Hofabläufe, DN 100 | 850141 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper):
Kunststoff
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Abdeckung Material (abdeckung_material): Grauguss
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Einbautiefe (einbautiefe): 580 mm
- Geruchsverschluss (geruchsverschluss): inklusive
- (form_Aufsatzstueck):
- Schlammeimer (schlammeimer): ja
