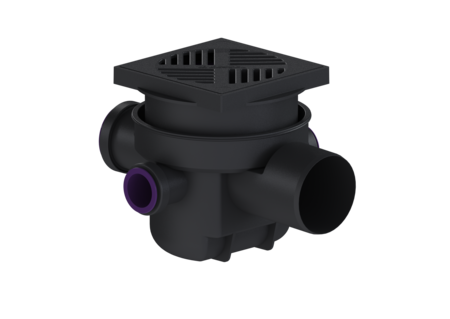

Kellerablauf
DN 100, Rost schwarz, Klasse K 3
Datenblatt
Der Kellerablauf aus Kunststoff zum Einbau in die Bodenplatte ist mit einem Geruchsverschluss und einem Schlammeimer ausgestattet. Das Aufsatzstück mit Schlitzrost ist teleskopisch höhenverstellbar.
- Integrierter Geruchsverschluss
- Inklusive Schlammeimer
| Artikelnummer | 29111 |
|---|---|
| GTIN | 4026092007846 |
| Preisgruppe | 10 |
Ausschreiben.de
Kellerablauf DN 100, Rost schwarz, Klasse K 3
Der Kellerablauf aus Kunststoff zum Einbau in die Bodenplatte ist mit einem Geruchsverschluss und einem Schlammeimer ausgestattet. Das Aufsatzstück mit Schlitzrost ist teleskopisch höhenverstellbar. Ausführung: Geruchsverschluss: inklusive Lage seitlicher Anschluss: Typ II Sperrwasserhöhe: 60 mm Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Norm: EN 1253-1 Abmessungen: Länge: 380 mm Breite: 290 mm Aussparungsmaß Länge: 400 mm Aussparungsmaß Breite: 320 mm Behälter/Grundkörper: Zulauf Anzahl: 2 ST Zulauf Nennweite (DN): 70 Einbautiefe: 216 - 276 mm Grundkörper: Material Grundkörper: PP Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhenverstellbarkeit: 30 - 90 mm Abdeckungsmerkmale: Abdeckungsart: Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: K 3 (EN 1253-1) Länge: 188 mm Breite: 188 mm Schlammeimer: ja Verriegelung: eingelegt Rost: Rahmen Länge: 200 mm Rahmen Breite: 200 mm Rahmen Material: Kunststoff Aufsatzstück Material: Kunststoff Ablaufleistung (l/s) mit 20 mm Aufstau: 1,8 l/s
Kellerablauf DN 100, Rost schwarz, Klasse K 3
Der Kellerablauf aus Kunststoff zum Einbau in die Bodenplatte ist mit einem Geruchsverschluss und einem Schlammeimer ausgestattet. Das Aufsatzstück mit Schlitzrost ist teleskopisch höhenverstellbar. Ausführung: Geruchsverschluss: inklusive Lage seitlicher Anschluss: Typ II Sperrwasserhöhe: 60 mm Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Norm: EN 1253-1 Abmessungen: Länge: 380 mm Breite: 290 mm Aussparungsmaß Länge: 400 mm Aussparungsmaß Breite: 320 mm Behälter/Grundkörper: Zulauf Anzahl: 2 ST Zulauf Nennweite (DN): 70 Einbautiefe: 216 - 276 mm Grundkörper: Material Grundkörper: PP Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhenverstellbarkeit: 30 - 90 mm Abdeckungsmerkmale: Abdeckungsart: Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: K 3 (EN 1253-1) Länge: 188 mm Breite: 188 mm Schlammeimer: ja Verriegelung: eingelegt Rost: Rahmen Länge: 200 mm Rahmen Breite: 200 mm Rahmen Material: Kunststoff Aufsatzstück Material: Kunststoff Ablaufleistung (l/s) mit 20 mm Aufstau: 1,8 l/s
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Verlängerungsstück mit Pressdichtungsflansch, Gegenflansch | 27298 | |
|
Übergangsstück DN 100/70 | 27602 | |
|
Verlängerungsstück Pressdichtungsflansch, Gegenflansch | 48958 | |
|
Aufsatzstück Variofix System 200, Schlitzrost, V2A, K 3 | 48968 | |
|
Verlängerungsstück System 200, H: 175 mm | 48988 | |
|
Aufsatzstück Klasse B, Schlitzrost rund, d: 230 mm | 67985 |
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung |
- Nennweite (DN) (ATTR-118):
100
- Kennzeichnung (ATTR-340): Znak B
- Vorteilstext (M-ATTR-007): Der Kellerablauf mit drei Zuläufen – für mehr Flexibilität bei Neubau und Sanierung
- Herkunftsland (ATTR-322): DE
- Rahmen Material (ATTR-111):
Kunststoff
- Rahmen Länge (ATTR-111B): 200 Millimeter
- Rahmen Breite (ATTR-111C): 200 Millimeter
- Sperrwasserhöhe (ATTR-128): 60 Millimeter
- Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,8 Liter/Sekunde
- Fremdüberwachung (ATTR-A8): LGA
- Einbautiefe (ATTR-B2_VB): 216 Millimeter
- Höhenverstellbarkeit (ATTR-226_VB): 30 Millimeter
- Gewicht netto (ATTR-A3A): 2,6 Kilogramm
- Gewicht brutto (ATTR-A3B): 2,9 Kilogramm
- Geruchsverschluss (ATTR-115): inklusive
- Schlammeimer (ATTR-A2K): ja
- Lage seitlicher Anschluss (ATTR-228): Typ II
- Stutzen Ausführung (ATTR-233):
waagrecht
- Länge (ATTR-A6A): 380 Millimeter
- Breite (ATTR-A6B): 290 Millimeter
- Aussparungsmaß Länge (ATTR-160): 400 Millimeter
- Aussparungsmaß Breite (ATTR-161): 320 Millimeter
- Volumen (ATTR-320): 0,0 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 380 Millimeter
- Verpackungsmaß Breite (ATTR-326): 295 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 257 Millimeter
- Abmessungen (ATTR-323): 400X300X270MM
- Anzahl Packstücke (ATTR-321): 1
- Zulauf Anzahl (ATTR-B1B): 2 Stück
- Zulauf Nennweite (DN) (ATTR-B1CA): 70 Millimeter
- Material Grundkörper (ATTR-232):
PP
- Abdeckungsart (ATTR-A21): Schlitzrost
- Abdeckung Farbe (ATTR-A2A): schwarz
- Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
- Verriegelung (ATTR-A2D): eingelegt
- Abdeckung Material (ATTR-A2E):
Kunststoff
- Länge (ATTR-A2M): 188 Millimeter
- Breite (ATTR-A2N): 188 Millimeter
- Norm (ATTR-9): EN 1253-1
- Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
- Produktklasse Temperaturverhalten (ATTR-223): A
- Aufsatzstück Material (ATTR-231):
Kunststoff
- Abwassermenge (ATTR-310):
Mittel
- Bauhöhe (ATTR-313):
min. 130 mm
- Außendurchmesser (DA) (ATTR-147): 110
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Abläufe
- Produktart (M-ATTR-003): Kellerablauf
- Produktfamilie (M-ATTR-004): Kellerablauf
- Temperaturklasse (ATTR-253): A
