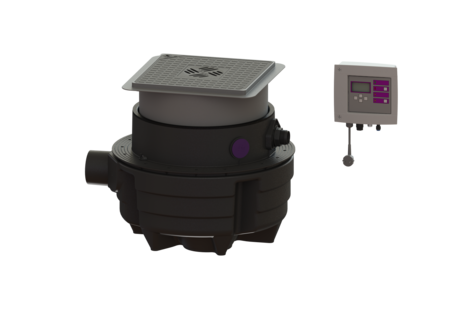

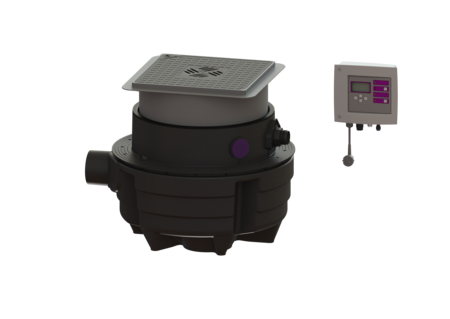

Hebeanlage Aqualift F Compact

Mono, SPZ 1000, resist., Bodenpl., schw.

28701SC
28701SC

KESSEL Hebeanlage Aqualift F Compact Mono, Abwasser fäkalienhaltig, Abdeckungsart Abdeckplatte, Einbau in die Bodenplatte, Einbautiefe 490 - 600 mm, mit einer überflutbaren SPZ 1000 resistant Pumpe

  • Passend für komplette Kellerentwässerung
  • Integrierte Ablauffunktion bei Einbau in die Bodenplatte
  • Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer 28701SC
GTIN 4026092093658
Preisgruppe 20
Preis 4.525,40  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

    Hebeanlage Aqualift F Compact Mono, SPZ 1000, resist., Bodenpl., schw.
    Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-484 Anlagen Typ: Mono Geruchsverschluss: Multistop Abmessungen Gewicht netto: 32,5 kg Gewicht brutto: 37,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 800 mm Aussparungsmaß Länge: 800 mm Einbautiefe: 490 - 600 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 670 mm Breite: 590 mm Verpackungsmaß Länge: 620 mm Verpackungsmaß Breite: 620 mm Verpackungsmaß Höhe: 1030 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Anschluss Kabelleerrohr (DN): 50 Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 351 mm Abstand Rohrsohle Auslauf zu Behälterboden: 351 mm Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 40 l Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Fördereinrichtung Pumpe: SPZ 1000 resistant Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V

    Einbauvideo

    Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

    In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

    Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

    Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

    Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    27126 Übergangsstück DN 50/70 27126 Anzeigen
    27602 Übergangsstück DN 100/70 27602 Anzeigen
    28040 Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm 28040 Anzeigen
    28062 Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm 28062 Anzeigen
    28086 Adapter für Druckanschluss, DN 32, PE 28086 Anzeigen
    48500 Geruchsverschluss Multistop, System 125 48500 Anzeigen
    48550 Geruchsverschluss Megastop 48550 Anzeigen
    48700 Haarsieb Kunststoff, für Badabläufe System 125 48700 Anzeigen
    680796 Ablaufkörper für Abdeckplatte für Multistop, schwarz 680796 Anzeigen
    680798 Ablaufkörper für Abdeckplatte für Multistop, grau 680798 Anzeigen
    83050 Abdeckplatte schwarz, tagwasserdicht, 384x384 mm 83050 Anzeigen
    83052 Abdeckplatte befliesbar, tagwasserdicht, 384x384 mm 83052 Anzeigen
    83070 Verlängerungsstück H: 200 mm 83070 Anzeigen
    83073 Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073 Anzeigen
    83075 Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075 Anzeigen
    83077 WU-Einbauset DA: 40 mm, für Bauunternehmer 83077 Anzeigen
    83079 WU-Einbauset DA: 50 mm, für Bauunternehmer 83079 Anzeigen
      Bezeichnung Artikelnummer
    28706 Spritzschutzset für optische Sonde 28706 Anzeigen
    28731 Schaltgerät Comfort Mono, 230 V 28731 Anzeigen
    28732 Abdeckung für Pumpenöffnung 28732 Anzeigen
    28733 Pumpenplatte für Aqualift F Compact 28733 Anzeigen
    28734 Anschlussstück Tauchrohr 28734 Anzeigen
    28744 Tauchrohr Aqualift F Compact, 5 m Schlauch 28744 Anzeigen
    48500 Geruchsverschluss Multistop, System 125 48500 Anzeigen
    680018 Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
    680034 Batterie 9 V Block 680034 Anzeigen
    680065 Pumpenverbindung passend für Pumpstationen, bis 12/2015 680065 Anzeigen
    680067 Dichtung für Druckabgang 680067 Anzeigen
    680070 Drehverschluss für Pumpen 680070 Anzeigen
    680071 Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
    680075 Ablaufanschluss DN 70, für Pumpfix, Ecolift, Aqualift F 680075 Anzeigen
    680076 Deckel mit Dichtung 680076 Anzeigen
    680150 Dichtung für Aufsatzstück, ab 07/2014 680150 Anzeigen
    680215 Ablaufanschluss DN 70, mit Dichtung 680215 Anzeigen
    680453 Dichtungsset Aqualift F Compact Mono 680453 Anzeigen
    680486 Pumpenanschluss Aqualift F Compact, Mono, ab 01/2016 680486 Anzeigen
    680676 Gewindeanschluss für Aqualift F Compact 680676 Anzeigen
    680696 Geruchsverschluss für Der Ultraflache 79 680696 Anzeigen
    680951 Austauschpumpe Aquadive SPZ 1000 resistant 680951 Anzeigen
    686114 Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
    80888 Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
    80892 Adapter Set optische Sonde 80892 Anzeigen
    830056 Abdeckplatte 366 x 366 mm mit Ablaufkörper hoch, 50 mm GV, schwarz 830056 Anzeigen
    830065 Aufsatzstück System 400 verriegelbar, silbergrau 830065 Anzeigen
    • Abwasserart (abwasserart_de): fäkalienhaltig
    • Schaltgerät (schaltgeraet): Comfort
    • Abdeckung Material (abdeckung_material): Kunststoff
    • Einbausituation (einbausituation): Einbau in die Bodenplatte
    • Abdeckungsart (abdeckungsart): Abdeckplatte
    • Pumpe (pumpe): SPZ 1000 resistant
    • Einbautiefe (einbautiefe): 490  mm
    • Geruchsverschluss (geruchsverschluss): Multistop
    • (ausfuehrung):
