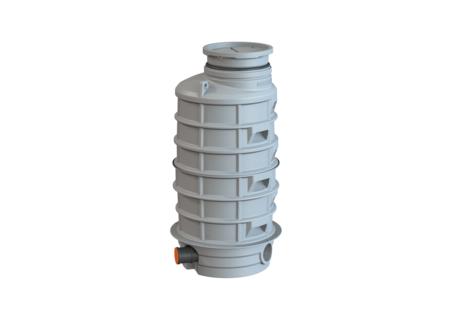

Rückstauschacht LW 1000

Zulauf DN 150, Auslauf DN 150, 2180 mm

Datenblatt

Der Rückstauschacht in monolithischer Bauweise ist mit Steighilfen, drei Zuläufen, einem offenen Durchgangsgerinne und einem integrierten Reinigungsrohr Controlfix ausgestattet. Durch das modulare KESSEL-Baukastensystem kann das Reinigungsrohr problemlos zum Premium-Rückstauverschluss Staufix SWA, Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Die Bauzeitschutzabdeckung aus Kunststoff kann als Abdeckung im Grünbereich eingesetzt oder durch ein optionales Aufsatzstück mit Abdeckplatte nach EN 124 ersetzt werden. Durch das optionale Aufsatzstück ist eine variable Einbautiefe möglich. Wasserdicht - geeignet für aggressives Abwasser - Gewährleistung auf den Behälter 20 Jahre.

  • Komfort: teurer Wohn- oder Nutzraum bleibt erhalten
  • Keine Anlagengeräusche sowie keine Geruchsbelästigung und Verschmutzungen im Gebäude
  • Einfacher Einbau durch geringes Gewicht der Schachtbauteile
  • Einfaches Umrüsten mit Rückstauverschlüssen Staufix SWA, Staufix FKA und Rückstaupumpanlage Pumpfix F
Artikelnummer 882005-DN150
GTIN 4026092071298
Preisgruppe 60
Ausschreiben.de
Rückstauschacht LW 1000 Zulauf DN 150, Auslauf DN 150, 2180 mm
Der Rückstauschacht in monolithischer Bauweise ist mit Steighilfen, drei Zuläufen, einem offenen Durchgangsgerinne und einem integrierten Reinigungsrohr Controlfix ausgestattet. Durch das modulare KESSEL-Baukastensystem kann das Reinigungsrohr problemlos zum Premium-Rückstauverschluss Staufix SWA, Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Die Bauzeitschutzabdeckung aus Kunststoff kann als Abdeckung im Grünbereich eingesetzt oder durch ein optionales Aufsatzstück mit Abdeckplatte nach EN 124 ersetzt werden. Durch das optionale Aufsatzstück ist eine variable Einbautiefe möglich. Wasserdicht - geeignet für aggressives Abwasser - Gewährleistung auf den Behälter 20 Jahre. Abwasserart: fäkalienhaltig Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Allgemeine Merkmale: Farbe: grau Zulassung: Z-42.1-333 Behälter/Grundkörper: Zulauf Anzahl: 3 ST Zulauf Nennweite (DN): 150 Auslauf Anzahl: 1 ST Auslauf Nennweite (DN): 150 Abstand Rohrsohle Zulauf zu Behälterboden: 136 mm Abstand Rohrsohle Auslauf zu Behälterboden: 108 mm Behälterbreite max.: 1.250 mm Einbautiefe: 2.230 - 2.460 mm Gerinne: offenes Durchgangsgerinne, Zuläufe rechts und links 45 Grad Grundwasserbeständigkeit ab Unterkante Bodenteil: 2.000 mm Lichte Weite Behälter (LW): 1.000 mm Lichte Weite Einstieg (LW): 600 mm Schachthöhe: 2.180 mm Schachtsystem: Standard-Schachtsystem Anschluss Zu-/Auslaufstutzen: mit Spitzende zum Anschluss für Abwasserrohre und Formteile nach DIN EN 1401-1, DIN 19534, DIN EN 12666-1, DIN 19537-3 und DIN EN 1852-1 Abdeckungsmerkmale: Abdeckungsart: Bauzeitschutzabdeckung Abdeckung Material: Kunststoff Gefällesprung: 9 mm
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Umrüstsatz Staufix SWA DN 100-200, ab 01/2011 80091
Umrüstsatz Pumpfix F DN 100-200, ab 01/2012, 15 m Kabel 80102
Umrüstsatz Staufix FKA DN 100-200, ab 01/2012, 15 m Kabel 80104
  Bezeichnung Artikelnummer
  • Herkunftsland (ATTR-322): DE
  • Gewicht netto (ATTR-A3A): 120,5  Kilogramm
  • Gewicht brutto (ATTR-A3B): 130  Kilogramm
  • Einbautiefe (ATTR-B2_VB): 2.230  Millimeter
  • Lichte Weite Einstieg (LW) (ATTR-B13): 600  Millimeter
  • Lichte Weite Behälter (LW) (ATTR-B14): 1.000  Millimeter
  • Anschluss Zu-/Auslaufstutzen (ATTR-B14B): mit Spitzende zum Anschluss für Abwasserrohre und Formteile nach DIN EN 1401-1, DIN 19534, DIN EN 12666-1, DIN 19537-3 und DIN EN 1852-1
  • Zulauf Anzahl (ATTR-B1B): 3  Stück
  • Zulauf Nennweite (DN) (ATTR-B1CA): 150  Millimeter
  • Abstand Rohrsohle Zulauf zu Behälterboden (ATTR-B1D): 136  Millimeter
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Auslauf Nennweite (DN) (ATTR-B15CA): 150
  • Abstand Rohrsohle Auslauf zu Behälterboden (ATTR-B15D): 108  Millimeter
  • Gerinne (ATTR-158): offenes Durchgangsgerinne, Zuläufe rechts und links 45 Grad
  • Schachthöhe (ATTR-152): 2.180  Millimeter
  • Behälterbreite max. (ATTR-B16): 1.250  Millimeter
  • Schachtsystem (ATTR-B8): Standard-Schachtsystem
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 2.000  Millimeter
  • Volumen (ATTR-320): 4,5  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 1.200  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 1.500  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 2.500  Millimeter
  • Abmessungen (ATTR-323): 130X130X240 CM
  • Anzahl Packstücke (ATTR-321): 1
  • Abdeckungsart (ATTR-A21): Bauzeitschutzabdeckung
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • NDOP (ATTR-304): 009-069
  • Abwasserart (ATTR-6): fäkalienhaltig
  • Position zum Kanal (ATTR-309): Gefälle zum Kanal
  • Farbe (ATTR-102): grau
  • Zulassung (ATTR-A5): Z-42.1-333
  • Fremdüberwachung (ATTR-A8): SKZ
  • Gefällesprung (ATTR-176): 9  Millimeter
  • Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
  • Übereinstimmungserklärung (ATTR-289): 009-204
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Rückstauverschlüsse
  • Produktart (M-ATTR-003): Rückstauschacht
  • Produktfamilie (M-ATTR-004): Rückstauschacht
  • Produktname (M-ATTR-005): Rückstauschacht LW 1000
