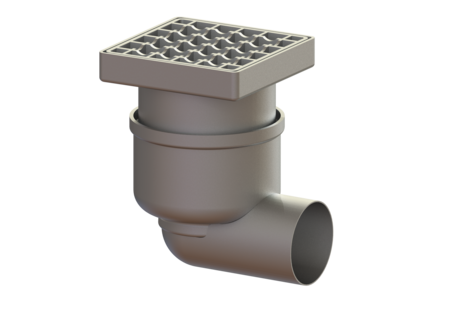

Boden-/Deckenablauf Ferrofix

DN 70, seitlich, Gitterrost, Edelstahl

Datenblatt

Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet.

  • Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
Artikelnummer 54400.20
GTIN 4026092056448
Preisgruppe 70
Ausschreiben.de
Boden-/Deckenablauf Ferrofix DN 70, seitlich, Gitterrost, Edelstahl
Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 70 Außendurchmesser (DA): 78 Norm: EN 1253-1 Abmessungen: Länge: 181 mm Breite: 142 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Aufsatzstück: höhenverstellbar Abdeckungsmerkmale: Abdeckungsart: Gitterrost Abdeckung Material: Edelstahl 1.4301 (V2A) Belastungsklasse: L 15 (EN 1253-1) Länge: 138 mm Breite: 138 mm Verriegelung: unverriegelt Rost: Rahmen Länge: 150 mm Rahmen Breite: 150 mm Aufsatzstück Material: Edelstahl 1.4301 (V2A)

Produktvideo

Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Verlängerungsstück H: 136 mm, ohne Zulauf 48987
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989
Verlängerungsstück System 125, mit Pressdichtungsflansch 54187
Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 54189
Verlängerungsstück System 125, Edelstahl V2A 54900
Verlängerungsstück System 125, mit Klebeflansch 54901
Verlängerungsstück System 125, seitlicher Zulauf DN 50 54902
Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. 54903
  Bezeichnung Artikelnummer
Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169
Grundkörper Ferrofix Sys 125, DN 70, Auslauf seitlich 54400
Aufsatzstück Ferrofix Sys 125, Gitterrost, 150 x 150 mm 54914
  • Rahmen Länge (ATTR-111B): 150  Millimeter
  • Rahmen Breite (ATTR-111C): 150  Millimeter
  • Nennweite (DN) (ATTR-118): 70
  • Abdichtung am Grundkörper (ATTR-250): Anschlussrand
  • Abdichtung am Aufsatzstück (ATTR-251): Anschlussrand
  • Kennzeichnung (ATTR-340): Znak B
  • Herkunftsland (ATTR-322): DE
  • Außendurchmesser (DA) (ATTR-147): 78
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,7  Liter/Sekunde
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,6  Liter/Sekunde
  • Aufsatzstück Material (ATTR-231): Edelstahl 1.4301 (V2A)
  • Aufsatzstück (ATTR-337): höhenverstellbar
  • Länge (ATTR-A6A): 181  Millimeter
  • Breite (ATTR-A6B): 142  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 386  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 286  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 300  Millimeter
  • Abmessungen (ATTR-323): 386X286X300MM
  • Anzahl Packstücke (ATTR-321): 1
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): Edelstahl 1.4301 (V2A)
  • Stutzen Ausführung (ATTR-233): waagrecht
  • Abdeckungsart (ATTR-A21): Gitterrost
  • Belastungsklasse (ATTR-A2B): L 15 (EN 1253-1)
  • Verriegelung (ATTR-A2D): unverriegelt
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Länge (ATTR-A2M): 138  Millimeter
  • Breite (ATTR-A2N): 138  Millimeter
  • Geruchsverschluss (ATTR-115): inklusive
  • System (ATTR-244): 125
  • Gewicht netto (ATTR-A3A): 3,2  Kilogramm
  • Gewicht brutto (ATTR-A3B): 3,7  Kilogramm
  • Norm (ATTR-9): EN 1253-1
  • Sperrwasserhöhe (ATTR-128): 50  Millimeter
  • Fremdüberwachung (ATTR-A8): LGA
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • NDOP (ATTR-304): 009-057
  • Produktklasse Temperaturverhalten (ATTR-223): A
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Boden-/Deckenablauf
  • Produktfamilie (M-ATTR-004): Ferrofix
  • Produktname (M-ATTR-005): Ferrofix
  • Temperaturklasse (ATTR-253): A
