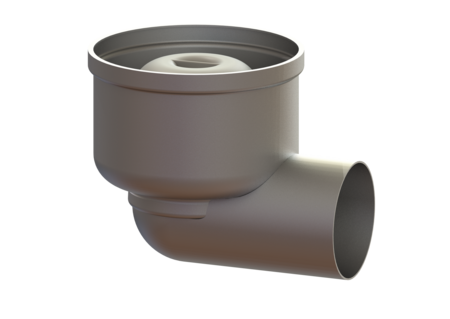

Grundkörper Ferrofix
Sys 125, DN 70, Auslauf seitlich
KESSEL Grundkörper Ferrofix Auslauf seitlich, System 125, Nennweite (DN) 70, Stutzen waagrecht, Abdichtung Grundkörper durch Anschlussrand, Außendurchmesser (DA) 78 mm
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Mit Aufsatzstücken variabel kombinierbar
Artikelnummer | 54400 |
---|---|
GTIN | 4026092053614 |
Preisgruppe | 70 |
Preis |
236,40
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Grundkörper Ferrofix Sys 125, DN 70, Auslauf seitlich
Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 125 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ausführung System: 125 Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Geruchsverschluss: inklusive Abmessungen Gewicht netto: 1,07 kg Gewicht brutto: 1,07 kg Länge: 181 mm Breite: 142 mm Höhe: 145 mm Verpackungsmaß Länge: 200 mm Verpackungsmaß Breite: 200 mm Verpackungsmaß Höhe: 175 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: waagrecht
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Aufsatzstück Ferrofix Sys 125, mit Anschlussmuffe DN 50, L 15 | 48435 | Anzeigen | |
Aufsatzstück Variofix Schlitzrost, V2A, rutschhemmend, L 15 | 48907 | Anzeigen | |
Aufsatzstück Variofix Schlitzrost, V2A, K 3 | 48963 | Anzeigen | |
Aufsatzstück Variofix Gitterrost, V2A, L 15 | 48965 | Anzeigen | |
Aufsatzstück Ferrofix Sys 125, Schlitzrost, 146 x 146 mm, K 3 | 48977 | Anzeigen | |
Reinigungsverschlüsse System 125 Sys 125, befl., geruchsdicht | 54910 | Anzeigen | |
Reinigungsverschlüsse System 125 Sys 125, Klebefl., befl., geruchsdicht | 54911 | Anzeigen | |
Reinigungsverschlüsse System 125 System 125, geruchsdicht | 54912 | Anzeigen | |
Reinigungsverschlüsse System 125 Sys 125, Klebefl., geruchsdicht | 54913 | Anzeigen | |
Aufsatz System 125 150x150 Gitter Rost | 54914 | Anzeigen | |
Aufsatzstück Ferrofix Sys 125, Klebefl., Gitterr., 146x146 mm | 54915 | Anzeigen | |
Aufsatzstück Ferrofix Sys 125, Gitterrost, 200 x 200 mm | 54916 | Anzeigen | |
Aufsatzstück Ferrofix Sys 125, Klebefl., Gitterr., 200x200 mm | 54917 | Anzeigen | |
Aufsatzstück Ferrofix Sys 125, Klebefl., Schlitzr., 146x146 mm | 54919 | Anzeigen | |
Reinigungsverschlüsse System 125 Sys 125, ABS, Abdeckplatte V2A, verschr. | 54920 | Anzeigen |
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
Verlängerungsstück System 125, mit Pressdichtungsflansch | 54187 | Anzeigen | |
Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 | 54189 | Anzeigen | |
Verlängerungsstück System 125, Edelstahl V2A | 54900 | Anzeigen | |
Verlängerungsstück System 125, mit Klebeflansch | 54901 | Anzeigen | |
Verlängerungsstück System 125, seitlicher Zulauf DN 50 | 54902 | Anzeigen | |
Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. | 54903 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper): Edelstahl 1.4301 (V2A)
- TÜV Prüfzeichen (pruefzeichen): ID 1111244461
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
- Geruchsverschluss (geruchsverschluss): inklusive
