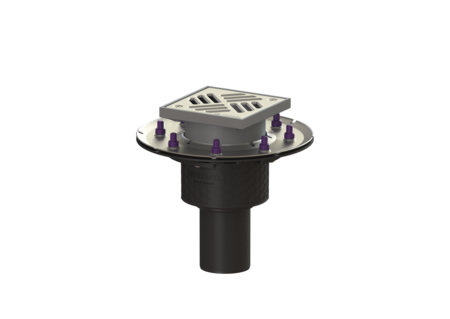

Bodenablauf Ecoguss Pressfl.

DN 70, senkrecht, Schlitzrost

Datenblatt

Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich.

  • Wissenschaftlich bestätigte Schallschutzwirkung
  • Höchste Brandschutzstandards
Artikelnummer 48878.11
GTIN 4026092032848
Preisgruppe 40
Ausschreiben.de
Bodenablauf Ecoguss Pressfl. DN 70, senkrecht, Schlitzrost
Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 70 Außendurchmesser (DA): 78 Norm: EN 1253-1 Abmessungen: Länge: 273 mm Breite: 273 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: Ecoguss Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Aufsatzstück: höhenverstellbar Abdeckungsmerkmale: Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Bodenbelaghöhe max.: 25 mm Belastungsklasse: K 3 (EN 1253-1) Länge: 138 mm Breite: 138 mm Oberfläche: Edelstahl poliert Verriegelung: verschraubt Rost: Rahmen Länge: 150 mm Rahmen Breite: 150 mm Rahmen Material: ABS Form Aufsatzstück: eckig Aufsatzstück Material: ABS Brandschutz: Höchste Brandschutzstandards werden mit dem optional erhältlichen Fire-Kit und Quick-Fit mit einer Feuerwiderstandsklasse von R 30 - R 120 erreicht (allgemeine bauaufsichtliche Zulassung Z-19.17-1719, allgemeine Bauartgenehmigung Z-19.53-2414)
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 48099
Brandschutzeinsatz Fire-Kit 100, für DN 100 48100
Verlängerungsstück H: 140 mm, mit Klebeflansch 48403
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch 48404
Verlängerungsstück H: 120 mm, mit Klebeflansch 48900
Verlängerungsstück H: 136 mm, ohne Zulauf 48987
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz 48990
  Bezeichnung Artikelnummer
Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169
Pressdichtungsflansch Ecoguss System 125, inkl. Fixierklammern 48407
Grundkörper Ecoguss Pressfl., DN 70, Auslauf senkrecht 48878
Aufsatzstück Schlitzrost, V2A, 150 x 150 mm, K 3 48950
  • Nennweite (DN) (ATTR-118): 70
  • Abdichtung am Grundkörper (ATTR-250): Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)
  • Abdichtung am Aufsatzstück (ATTR-251): Anschlussrand
  • Temperaturklasse (ATTR-253): A
  • Komplettartikel (ATTR-254): ja
  • Elektrischer Anschluss vorhanden (ATTR-256): nein
  • Anschluss an GLT, GA (ATTR-257): nein
  • Form Aufsatzstück (ATTR-259): eckig
  • Variante der Entwässerung (ATTR-260): Punktablauf
  • Bauform Rost/Rinne (ATTR-261): quadratisch
  • Entwässerungsart (ATTR-263): Freispiegel
  • Kennzeichnung (ATTR-340): Znak B
  • Herkunftsland (ATTR-322): DE
  • Rahmen Material (ATTR-111): ABS
  • Rahmen Länge (ATTR-111B): 150  Millimeter
  • Rahmen Breite (ATTR-111C): 150  Millimeter
  • Außendurchmesser (DA) (ATTR-147): 78
  • Gewicht netto (ATTR-A3A): 2,3  Kilogramm
  • Gewicht brutto (ATTR-A3B): 2,9  Kilogramm
  • Norm (ATTR-9): EN 1253-1
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,9  Liter/Sekunde
  • Fremdüberwachung (ATTR-A8): LGA
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Aufsatzstück Material (ATTR-231): ABS
  • Brandschutz (ATTR-319): Höchste Brandschutzstandards werden mit dem optional erhältlichen Fire-Kit und Quick-Fit mit einer Feuerwiderstandsklasse von R 30 - R 120 erreicht (allgemeine bauaufsichtliche Zulassung Z-19.17-1719, allgemeine Bauartgenehmigung Z-19.53-2414)
  • Aufsatzstück (ATTR-337): höhenverstellbar
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1  Liter/Sekunde
  • Geruchsverschluss (ATTR-115): inklusive
  • System (ATTR-244): 125
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Abdeckungsart (ATTR-A21): Schlitzrost
  • Abdeckung Farbe (ATTR-A2A): silber
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Verriegelung (ATTR-A2D): verschraubt
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Oberfläche (ATTR-A2F): Edelstahl poliert
  • Bodenbelaghöhe max. (ATTR-A2L): 25  Millimeter
  • Länge (ATTR-A2M): 138  Millimeter
  • Breite (ATTR-A2N): 138  Millimeter
  • Durchmesser (ATTR-A107): 273  Millimeter
  • Länge (ATTR-A6A): 273  Millimeter
  • Breite (ATTR-A6B): 273  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 400  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 300  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 400  Millimeter
  • Abmessungen (ATTR-323): 400X300X400MM
  • Anzahl Packstücke (ATTR-321): 1
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): Ecoguss
  • Sperrwasserhöhe (ATTR-128): 50  Millimeter
  • NDOP (ATTR-304): 009-055
  • Produktklasse Temperaturverhalten (ATTR-223): A
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Boden-/Deckenablauf
  • Produktfamilie (M-ATTR-004): Ecoguss
  • Produktname (M-ATTR-005): Ecoguss
