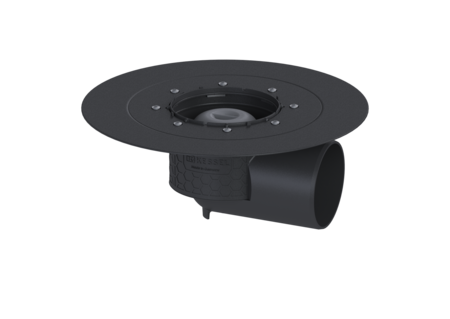

Grundkörper Ecoguss
Klebeflansch, DN 100, Auslauf seitlich
Datenblatt
Der Grundkörper Ecoguss dient in Kombination mit einem Aufsatzstück der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss sowie einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich.
| Artikelnummer | 48511 |
|---|---|
| GTIN | 4026092032589 |
| Preisgruppe | 40 |
Ausschreiben.de
Grundkörper Ecoguss Klebeflansch, DN 100, Auslauf seitlich
Der Grundkörper Ecoguss dient in Kombination mit einem Aufsatzstück der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss sowie einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Norm: EN 1253-1 Abmessungen: Höhe: 145 mm Durchmesser: 348 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: Ecoguss Stutzen Ausführung: waagrecht
Grundkörper Ecoguss Klebeflansch, DN 100, Auslauf seitlich
Der Grundkörper Ecoguss dient in Kombination mit einem Aufsatzstück der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss sowie einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Norm: EN 1253-1 Abmessungen: Höhe: 145 mm Durchmesser: 348 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: Ecoguss Stutzen Ausführung: waagrecht
Produktvideo
Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Aufsatzstück Schlitzrost, V2A, 130 x 130 mm, K 3 | 48165 | |
|
Aufsatzstück Schlitzrost schwarz, 150 x 150 mm, K 3 | 48193 | |
|
Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | |
|
Aufsatzstück Designrost Oval, V2A, Lock & Lift, L 15 | 48202 | |
|
Aufsatzstück Designrost Kessel, V4A, Lock & Lift, L15 | 48203 | |
|
Aufsatzstück Variofix Designrost Kessel, V4A, Lock&Lift, L 15 | 48204 | |
|
Aufsatzstück Variofix Schlitzrost, V4A, K 3 | 48206 | |
|
Aufsatzstück Schlitzrost, V4A, 150 x 150 mm, K 3 | 48209 | |
|
Aufsatzstück befliesbar, V2A, K 3 | 48211 | |
|
Aufsatzstück Designrost Slot, V2A, K 3 | 48218 | |
|
Aufsatzstück Designrost Slot, V2A, Lock & Lift, K 3 | 48219 | |
|
Aufsatzstück Designrost Spot, V2A, K 3 | 48220 | |
|
Aufsatzstück Designrost Spot, V2A, Lock & Lift, K 3 | 48221 | |
|
Aufsatzstück Designrost Kessel, V2A, L 15 | 48225 | |
|
Aufsatzstück Designrost Oval, V2A, L 15 | 48226 | |
|
Aufsatzstück Designrost Oval, V4A, Lock & Lift, L 15 | 48227 | |
|
Aufsatzstück Designrost Oval, V4A, L 15 | 48228 | |
|
Aufsatzstück Variofix Designrost Slot, V2A, K 3 | 48618 | |
|
Aufsatzstück Variofix Designrost Slot, V2A, Lock & Lift, K 3 | 48619 | |
|
Aufsatzstück Variofix Designrost Spot, V2A, K 3 | 48620 | |
|
Aufsatzstück Variofix Designrost Spot, V2A, Lock & Lift, K 3 | 48621 | |
|
Aufsatzstück Variofix Designrost Kessel, V2A, L 15 | 48625 | |
|
Aufsatzstück Variofix Designrost Oval, V2A, L 15 | 48626 | |
|
Aufsatzstück Variofix Designrost Oval, V4A, Lock & Lift, L 15 | 48669 | |
|
Aufsatzstück Variofix Designrost Oval, V4A, L 15 | 48670 | |
|
Aufsatzstück Variofix Designrost Kessel, V2A, Lock & Lift, L15 | 48904 | |
|
Aufsatzstück Variofix Designrost Oval, V2A, Lock & Lift, L 15 | 48905 | |
|
Aufsatzstück Variofix befliesbar, V2A, K 3 | 48906 | |
|
Aufsatzstück Linearis Comfort L: 750 mm, System 125, WaD, K 3 | 48928M | |
|
Aufsatzstück Linearis Comfort L: 850 mm, System 125, WaD, K 3 | 48929M | |
|
Aufsatzstück Linearis Comfort L: 950 mm, System 125, WaD, K 3 | 48930M | |
|
Aufsatzstück Linearis Comfort L: 1050 mm, System 125, WaD, K 3 | 48931M | |
|
Aufsatzstück Linearis Comfort L: 1150 mm, System 125, WaD, K 3 | 48932M | |
|
Aufsatzstück Schlitzrost, V2A, 150 x 150 mm, K 3 | 48950 | |
|
Aufsatzstück Variofix Schlitzrost, V2A, K 3 | 48963 |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | |
|
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | |
|
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | |
|
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | |
|
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 |
| Bezeichnung | Artikelnummer |
|---|
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung |
- Sperrwasserhöhe (ATTR-128): 50 Millimeter
- Nennweite (DN) (ATTR-118):
100
- Abdichtung am Grundkörper (ATTR-250): Klebeflansch (geeignet für Feuchtigkeitssperren)
- Temperaturklasse (ATTR-253): A
- Komplettartikel (ATTR-254): nein
- Elektrischer Anschluss vorhanden (ATTR-256): nein
- Anschluss an GLT, GA (ATTR-257): nein
- Variante der Entwässerung (ATTR-260): Punktablauf
- Entwässerungsart (ATTR-263): Freispiegel
- Kennzeichnung (ATTR-340): Znak B
- Vorteilstext (M-ATTR-007): Großprojekte leicht gemacht dank einfach zu verarbeitendem Hybridmaterial
- Herkunftsland (ATTR-322): DE
- Außendurchmesser (DA) (ATTR-147): 110
- Gewicht netto (ATTR-A3A): 1,5 Kilogramm
- Gewicht brutto (ATTR-A3B): 2,0 Kilogramm
- Norm (ATTR-9): EN 1253-1
- Fremdüberwachung (ATTR-A8): LGA
- Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
- Geruchsverschluss (ATTR-115): inklusive
- System (ATTR-244): 125
- Stutzen Ausführung (ATTR-233):
waagrecht
- Höhe (ATTR-A6C): 145 Millimeter
- Durchmesser (ATTR-107): 348 Millimeter
- Volumen (ATTR-320): 0,0 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 360 Millimeter
- Verpackungsmaß Breite (ATTR-326): 360 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 175 Millimeter
- Abmessungen (ATTR-323): 360X360X180MM
- Anzahl Packstücke (ATTR-321): 1
- Auslauf Anzahl (ATTR-B15B): 1 Stück
- Material Grundkörper (ATTR-232):
Ecoguss
- Abwassermenge (ATTR-310):
Hoch
- Bauhöhe (ATTR-313):
min. 130 mm
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Ablauftechnik
- Produktart (M-ATTR-003): Grundkörper
- Produktfamilie (M-ATTR-004): Ecoguss
- Produktname (M-ATTR-005): Ecoguss
