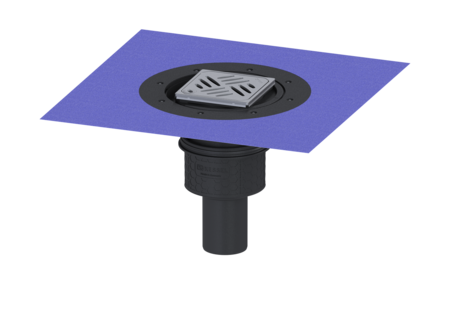

Boden-/Deckenablauf Practicus

DN 70, senkr., Variofix, Designrost

Datenblatt

Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart.

  • Hygiene: hygienisches
  • absolut korrosionsfreies und langlebiges Material
  • Brandschutz: kombinierbar mit dem Brand- und Rauchgasschutz Fire-Kit
  • Schallschutz: hervorragende Schallschutzwirkung bestätigt durch das Fraunhofer-Institut
Artikelnummer 45270.53
GTIN 4026092033845
Preisgruppe 10
Ausschreiben.de
Boden-/Deckenablauf Practicus DN 70, senkr., Variofix, Designrost
Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 70 Außendurchmesser (DA): 75 Norm: EN 1253-1 Abmessungen: Länge: 135 mm Breite: 135 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: PP Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhenverstellbarkeit: 10 - 23 mm Aufsatzstück: dreidimensional verstellbar Abdeckungsmerkmale: Abdeckungsart: Designrost Rost Design: Kessel Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Belastungsklasse: L 15 (EN 1253-1) Länge: 120 mm Breite: 120 mm Oberfläche: geschliffen Verriegelung: Lock & Lift Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rost: Rahmen Länge: 132 mm Rahmen Breite: 132 mm Rahmen Material: Edelstahl 1.4301 (V2A) Form Aufsatzstück: eckig Aufsatzstück Material: ABS Ablaufleistung (l/s) mit 20 mm Aufstau: 2,1 l/s

Produktvideo

Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 48099
Brandschutzeinsatz Fire-Kit 100, für DN 100 48100
Verlängerungsstück H: 140 mm, mit Klebeflansch 48403
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch 48404
Verlängerungsstück H: 120 mm, mit Klebeflansch 48900
Verlängerungsstück H: 136 mm, ohne Zulauf 48987
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz 48990
  Bezeichnung Artikelnummer
Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169
Grundkörper Practicus DN 70, Auslauf senkrecht 45270
Dichtmanschette für Abdichtung im Verbund flüssig 48651
Aufsatzstück Variofix Designrost Kessel, V2A, Lock & Lift, L15 48904
Designrost Oval, Lock & Lift 680225
Designrost KESSEL, Lock & Lift 680226
Designrost Cross, Lock & Lift 680235
Designrost Parade, Lock & Lift 680236
Designrost Festival, Lock & Lift 680237
Designrost Spot, Lock & Lift 680238
Designrost Slot, Lock & Lift 680239
Designrost Sticks, Lock & Lift 680240
Entriegelungsschlüssel für Lock & Lift 680702
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 2,1  Liter/Sekunde
  • Nennweite (DN) (ATTR-118): 70
  • Abdichtung am Grundkörper (ATTR-250): Anschlussrand
  • Abdichtung am Aufsatzstück (ATTR-251): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
  • Temperaturklasse (ATTR-253): A
  • Komplettartikel (ATTR-254): ja
  • Elektrischer Anschluss vorhanden (ATTR-256): nein
  • Anschluss an GLT, GA (ATTR-257): nein
  • Form Aufsatzstück (ATTR-259): eckig
  • Variante der Entwässerung (ATTR-260): Punktablauf
  • Bauform Rost/Rinne (ATTR-261): quadratisch
  • Entwässerungsart (ATTR-263): Freispiegel
  • Geprüfter Schallschutz gemäß Prüfbericht (ATTR-252): P-BA 237/2013
  • Kennzeichnung (ATTR-340): Znak B
  • Herkunftsland (ATTR-322): DE
  • Rahmen Material (ATTR-111): Edelstahl 1.4301 (V2A)
  • Rahmen Länge (ATTR-111B): 132  Millimeter
  • Rahmen Breite (ATTR-111C): 132  Millimeter
  • Außendurchmesser (DA) (ATTR-147): 75
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Aufsatzstück Material (ATTR-231): ABS
  • Aufsatzstück (ATTR-337): dreidimensional verstellbar
  • Höhenverstellbarkeit (ATTR-226_VB): 10  Millimeter
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1  Liter/Sekunde
  • Länge (ATTR-A6A): 135  Millimeter
  • Breite (ATTR-A6B): 135  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 490  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 275  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 495  Millimeter
  • Abmessungen (ATTR-323): 490X275X495MM
  • Anzahl Packstücke (ATTR-321): 1
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): PP
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Rost Design (ATTR-112): Kessel
  • Abdeckungsart (ATTR-A21): Designrost
  • Abdeckung Farbe (ATTR-A2A): silber
  • Belastungsklasse (ATTR-A2B): L 15 (EN 1253-1)
  • Verriegelung (ATTR-A2D): Lock & Lift
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Oberfläche (ATTR-A2F): geschliffen
  • Länge (ATTR-A2M): 120  Millimeter
  • Breite (ATTR-A2N): 120  Millimeter
  • Rutschhemmklasse (ATTR-371): R9 nach DIN 51130; C nach DIN 51097
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Geruchsverschluss (ATTR-115): inklusive
  • System (ATTR-244): 125
  • Gewicht netto (ATTR-A3A): 2,0  Kilogramm
  • Gewicht brutto (ATTR-A3B): 2,3  Kilogramm
  • Norm (ATTR-9): EN 1253-1
  • Sperrwasserhöhe (ATTR-128): 50  Millimeter
  • Fremdüberwachung (ATTR-A8): LGA
  • NDOP (ATTR-304): 009-056
  • Produktklasse Temperaturverhalten (ATTR-223): A
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Boden-/Deckenablauf
  • Produktfamilie (M-ATTR-004): Practicus
  • Produktname (M-ATTR-005): Practicus
