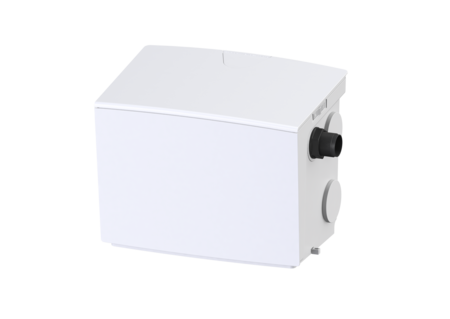

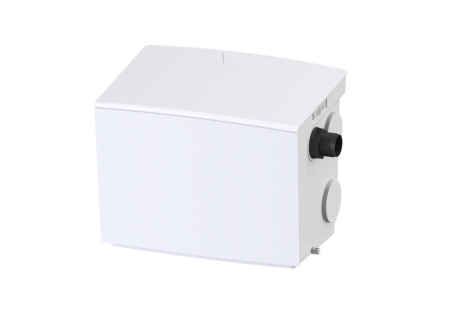

Hebeanlage Minilift S

KTP 300, resistant, freie Aufstellung

KESSEL Kleinhebeanlage Minilift S zur freien Aufstellung, steckerfertig, geeignet für die Abwasserentsorgung von häuslichem Schmutzwasser, mit überflutbarer Pumpe KTP 300 resistant mit Schwimmerschalter

  • Beständig gegen Heißwasser
  • Variable Zuläufe oben und seitlich
  • Werkzeuglose Wartung
Artikelnummer 28561C
GTIN 4026092096987
Preisgruppe 20

Hebeanlage Minilift S KTP 300, resistant, freie Aufstellung
Die steckerfertige Kleinhebeanlage Minilift S ist geeignet für die Abwasserentsorgung von häuslichem Schmutzwasser, ideal zum Anschluss von Dusche, Badewanne, Waschbecken, Spülbecken, Geschirrspül- oder Waschmaschine. Die überflutbare Pumpe mit Schwimmerschalter kann mithilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff besitzt einen offenen Pumpenraum und ist beständig gegen aggressive Abwässer. Die Anlage bietet durch ihre zahlreichen Zuläufe (4x DN 50 waagrecht, 1x DN 40 senkrecht) und anpassbaren Abgänge flexible und einfache Möglichkeiten zur bauseitigen Installation. - Heißwasserbeständig - Variables Nutzvolumen durch höhenverstellbaren Schwimmer - Druckseitiger Rückflussverhinderer werksseitig integriert - Pumpe mit Freistromrad für höchste Betriebssicherheit - Werkzeuglose Wartung Abwasserart: fäkalienfrei Einbausituation: freie Aufstellung Ausführung: Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Möglichkeiten Druckanschluss: Gewinde 1 1/2 ", PVC-Klebeverbindung, Klickadapter Entlüftung: Aktivkohlefilter Auslieferungszustand: steckerfertig Allgemeine Merkmale: Farbe: weiß Norm: EN 12050-2 Abmessungen: Länge: 425 mm Breite: 300 mm Höhe: 340 mm Behälter/Grundkörper: Zulauf Anzahl: 5 ST Zulauf Nennweite (DN): 40, 50 Behältervolumen: 30 l Nutzvolumen min.: 5 l Nutzvolumen max.: 12 l Druckabgang: waagrecht Druckabgang (DN): 32 mm Druckabgang (DA): 40 mm Freier Kugeldurchgang: 10 mm Fördereinrichtung: Pumpe: KTP 300 resistant Anzahl Pumpen: 1 Förderleistung max.: 8 m3/h Förderhöhe max.: 6 m Betriebsspannung: 230 V Netzfrequenz: 50 Hz Betriebsart: S1 Leistung P1: 0,34 kW Leistung P2: 0,21 kW Drehzahl: 2.800 U/min Erforderliche Absicherung (Leitungsschutz): C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Anschlusstyp: Schuko 2-polig Gewicht: 4,5 kg Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 1,6 A Schutzart Pumpe: IP 68 (3m) Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Temperaturüberwachung: integriert Steuerung: Art Niveauerfassung: mechanisch Instrument Niveauerfassung: Schwimmerschalter
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Leistungserklärung
Konformitätserklärung
  • Freier Kugeldurchgang (ATTR-180): 10  Millimeter
  • Pumpe (ATTR-4): KTP 300 resistant
  • Anzahl Pumpen (ATTR-181): 1
  • Laufrad Typ (ATTR-8): Freistromrad
  • Typ Anschlussleitung Pumpe (ATTR-N2): H07RN-F 3G 1,0 mm2
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-N3): C 16 A
  • Betriebsart (ATTR-10): S1
  • Leistung P1 (ATTR-F4): 0,3  Kilowatt
  • Leistung P2 (ATTR-F5): 0,2  Kilowatt
  • Drehzahl (ATTR-F2): 2.800  Umdrehungen/Minute
  • Betriebsspannung (ATTR-131): 230  Volt
  • Netzfrequenz (ATTR-N4): 50  Hertz
  • Nennstrom (ATTR-N5): 1,6  Ampere
  • Förderleistung max. (ATTR-F7): 8  Kubikmeter/Stunde
  • Förderhöhe max. (ATTR-F8): 6  Meter
  • Förderguttemperatur (dauerhaft) max. (ATTR-132): 40  Grad Celsius
  • Schutzklasse (ATTR-133): I
  • Anschlusstyp (ATTR-N1): Schuko 2-polig
  • Schutzart Pumpe (ATTR-125): IP 68 (3m)
  • Länge Netzanschlussleitung Pumpe (ATTR-11): 5  Meter
  • Temperaturüberwachung (ATTR-135): integriert
  • Gewicht (ATTR-191): 4,5  Kilogramm
  • Heißwasserbeständigkeit kurzzeitig (2 Min.) (ATTR-381): 80  Grad Celsius
  • Gewicht netto (ATTR-A3A): 0  Kilogramm
  • Gewicht brutto (ATTR-A3B): 0  Kilogramm
  • Druckabgang (ATTR-B7): waagrecht
  • Anlagenart (ATTR-2): Einzelanlage
  • Rückflussverhinderer (ATTR-165): integriert
  • Pumpensteuerung (ATTR-134): Schwimmerschalter
  • Resistant (ATTR-338): beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen
  • Entlüftung (ATTR-378): Aktivkohlefilter
  • Möglichkeiten Druckanschluss (ATTR-382): Gewinde 1 1/2 "
  • Länge (ATTR-A6A): 425  Millimeter
  • Breite (ATTR-A6B): 300  Millimeter
  • Höhe (ATTR-A6C): 340  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 455  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 380  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 350  Millimeter
  • Abmessungen (ATTR-323): 455X380X350 MM
  • Anzahl Packstücke (ATTR-321): 0
  • Zulauf Anzahl (ATTR-B1B): 5  Stück
  • Zulauf Nennweite (DN) (ATTR-B1CA): 40
  • Druckabgang (DN) (ATTR-B17): 32  Millimeter
  • Druckabgang (DA) (ATTR-B18): 40  Millimeter
  • Behältervolumen (ATTR-B9): 30  Liter
  • Nutzvolumen min. (ATTR-379): 5  Liter
  • Nutzvolumen max. (ATTR-380): 12  Liter
  • Art Niveauerfassung (ATTR-7A): mechanisch
  • Instrument Niveauerfassung (ATTR-7B): Schwimmerschalter
  • Einbausituation (ATTR-1): freie Aufstellung
  • Abwassermenge (ATTR-310): Niedrig
  • Abwasserart (ATTR-6): fäkalienfrei
  • Farbe (ATTR-102): weiß
  • Norm (ATTR-9): EN 12050-2
  • CE Kennzeichnung (ATTR-A5B): ja
  • Auslieferungszustand (ATTR-189): steckerfertig
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Hebeanlagen
  • Produktart (M-ATTR-003): Hebeanlage
  • Produktfamilie (M-ATTR-004): Minilift
  • Produktname (M-ATTR-005): Minilift S
  • Anwendungsbereich (ATTR-264): Entwässerung
  • Bauart Pumpe (ATTR-265): Tauchpumpe
  • Wellenlage Pumpe (ATTR-266): vertikal
  • Konstruktion Pumpe (ATTR-267): Trockenläufer-Pumpe
  • Hydraulik Pumpe (ATTR-268): einstufig
  • Ansaugeigenschaft Pumpe (ATTR-269): normalansaugend
  • Antrieb Pumpe (ATTR-270): E-Motor für Wechselstrom
  • E-Motor Anlaufart (ATTR-271): direkt
  • Werkstoff Pumpengehäuse (ATTR-272): Kunststoff
  • Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10  PROZ
  • Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10  PROZ
  • Herkunftsland (ATTR-322): DE
  • Leistungserklärung (DOP) (ATTR-292): 009-230
  • Konformitätserklärung (ATTR-303): 009-230
