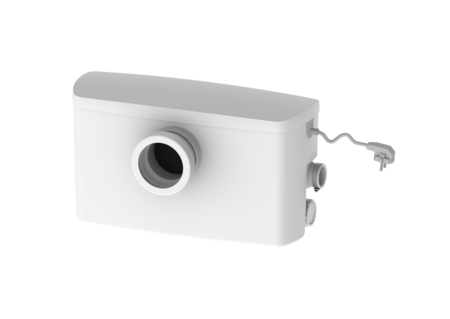

Hebeanlage Minilift F

freie Aufstellung

Datenblatt

Die steckerfertige Kleinhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung von Einzeltoiletten. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer, einem Aktivkohlefilter, einer Alarmfunktion sowie einem waagerechten Zulauf DN 100 und zwei seitlichen Zuläufen DN 40 ausgestattet. Das integrierte Schaltgerät steuert die Kleinhebeanlage über eine pneumatische Niveauerfassung.

  • Hochleistungsschneidwerk SharkTwister
  • Intelligente Steuerungstechnik
  • Einfache Wartung
Artikelnummer 28520
GTIN 4026092072899
Preisgruppe 5
Ausschreiben.de
Hebeanlage Minilift F freie Aufstellung
Die steckerfertige Kleinhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung von Einzeltoiletten. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer, einem Aktivkohlefilter, einer Alarmfunktion sowie einem waagerechten Zulauf DN 100 und zwei seitlichen Zuläufen DN 40 ausgestattet. Das integrierte Schaltgerät steuert die Kleinhebeanlage über eine pneumatische Niveauerfassung. Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Ausführung: Anlagenart: Einzelanlage Rückflussverhinderer: integriert Auslieferungszustand: steckerfertig Allgemeine Merkmale: Farbe: weiß Norm: EN 12050-3 Abmessungen: Länge: 488 mm Breite: 237 mm Höhe: 285 mm Behälter/Grundkörper: Zulauf Anzahl: 3 ST Zulauf Nennweite (DN): 100 Zulauf Nennweite (DA): 110 mm Abstand Rohrmitte Auslauf zu Behälterboden: 108 mm Abstand Rohrmitte Zulauf zu Behälterboden: 180 mm Behältervolumen: 11 l Nutzvolumen: 4 l Druckabgang: waagrecht Druckabgang (DA): 28 mm Fördereinrichtung: Anzahl Pumpen: 1 Förderhöhe max.: 6,4 m Betriebsart: S3 - 30 % Leistung P1: 0,65 kW Leistung P2: 0,35 kW Drehzahl: 2.900 U/min Förderguttemperatur (dauerhaft) max.: 35 °C Anschlusstyp: Schuko 2-polig Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 1,6 m Nennstrom: 2,8 A Schutzart Pumpe: IP 44 Schutzklasse: I Typ Anschlussleitung Pumpe: H03 VV-F 3G 0,75 mm2 Temperaturüberwachung: integriert Steuerung: Betriebsspannung: 230 V Netzfrequenz: 50 Hz Art Niveauerfassung: pneumatisch

Produktvideo

Minilift F entsorgt das WC, und über zwei weitere Anschlüsse z. B. Waschbecken, Dusche, in Räumen unterhalb der Rückstauebene oder ohne ausreichendes Gefälle zum nächsten Abwasser-Sammelrohr.

  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Rückflussverhinderer mit Druckabgang 680542
Zulaufset DN 40, mit Rückschlagklappe 680543
Aktivkohlefilter für Minilift F 680544
Dichtung für Pumpe Minilift F 680545
Austauschpumpe Minilift F mit Dichtungsüberwachung 680546
Kondensator für Minilift F 680547
Zulaufdichtung DN 100, für Minilift F 680673
  • Gewicht netto (ATTR-A3A): 7,3  Kilogramm
  • Gewicht brutto (ATTR-A3B): 7,5  Kilogramm
  • Herkunftsland (ATTR-322): CN
  • Anwendungsbereich (ATTR-264): Entwässerung
  • Bauart Pumpe (ATTR-265): Pumpe freiaufgestellt
  • Wellenlage Pumpe (ATTR-266): vertikal
  • Konstruktion Pumpe (ATTR-267): Trockenläufer-Pumpe
  • Hydraulik Pumpe (ATTR-268): einstufig
  • Ansaugeigenschaft Pumpe (ATTR-269): normalansaugend
  • Antrieb Pumpe (ATTR-270): E-Motor für Wechselstrom
  • E-Motor Anlaufart (ATTR-271): direkt
  • Werkstoff Pumpengehäuse (ATTR-272): Kunststoff
  • Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10  PROZ
  • Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10  PROZ
  • Obere Toleranz der Nennfrequenz (+) (ATTR-275): 3  PROZ
  • Untere Toleranz der Nennfrequenz (-) (ATTR-276): 2  PROZ
  • Elektrischer Anschluss Pumpe (ATTR-277): 1/N/PE 230V
  • Motor-Pumpenwelle (ATTR-279): durchgehend
  • Wellenabdichtung (ATTR-280): RWDR
  • Anzahl der Betriebspumpen (ATTR-281): 1
  • Minimale Fördermedien-Temperatur (ATTR-282): 0  Grad Celsius
  • Maximaler Betriebsdruck (Pmax) (ATTR-283): 640  HPA
  • Minimale Drehzahl bei Drehzahlverstellung (ATTR-284): keine Drehzahlverstellung
  • max. Einschaltstrom (ATTR-285): 0  Ampere
  • Vertikaler Einbau (ATTR-286): ja
  • Anzahl Pumpen (ATTR-181): 1
  • Laufrad Typ (ATTR-8): Schneidwerk
  • Typ Anschlussleitung Pumpe (ATTR-N2): H03 VV-F 3G 0,75 mm2
  • Betriebsart (ATTR-10): S3 - 30 %
  • Leistung P1 (ATTR-F4): 0,7  Kilowatt
  • Leistung P2 (ATTR-F5): 0,4  Kilowatt
  • Drehzahl (ATTR-F2): 2.900  Umdrehungen/Minute
  • Nennstrom (ATTR-N5): 2,8  Ampere
  • Förderhöhe max. (ATTR-F8): 6,4  Meter
  • Förderguttemperatur (dauerhaft) max. (ATTR-132): 35  Grad Celsius
  • Schutzklasse (ATTR-133): I
  • Anschlusstyp (ATTR-N1): Schuko 2-polig
  • Schutzart Pumpe (ATTR-125): IP 44
  • Länge Netzanschlussleitung Pumpe (ATTR-11): 1,6  Meter
  • Temperaturüberwachung (ATTR-135): integriert
  • Betriebsspannung (ATTR-S13): 230  Volt
  • Netzfrequenz (ATTR-S14): 50  Hertz
  • Art Niveauerfassung (ATTR-7A): pneumatisch
  • Länge (ATTR-A6A): 488  Millimeter
  • Breite (ATTR-A6B): 237  Millimeter
  • Höhe (ATTR-A6C): 285  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 600  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 240  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 330  Millimeter
  • Abmessungen (ATTR-323): 600X250X330
  • Anzahl Packstücke (ATTR-321): 0
  • Zulauf Anzahl (ATTR-B1B): 3  Stück
  • Zulauf Nennweite (DN) (ATTR-B1CA): 100  Millimeter
  • Zulauf Nennweite (DA) (ATTR-B1CB): 110  Millimeter
  • Abstand Rohrmitte Zulauf zu Behälterboden (ATTR-B6): 180  Millimeter
  • Abstand Rohrmitte Auslauf zu Behälterboden (ATTR-B15E): 108  Millimeter
  • Druckabgang (ATTR-B7): waagrecht
  • Druckabgang (DA) (ATTR-B18): 28  Millimeter
  • Behältervolumen (ATTR-B9): 11  Liter
  • Nutzvolumen (ATTR-B10): 4  Liter
  • Anlagenart (ATTR-2): Einzelanlage
  • Rückflussverhinderer (ATTR-165): integriert
  • Norm (ATTR-9): EN 12050-3
  • Einbausituation (ATTR-1): freie Aufstellung
  • Auslieferungszustand (ATTR-189): steckerfertig
  • Leistungserklärung (DOP) (ATTR-292): 009-037
  • Abwassermenge (ATTR-310): Niedrig
  • Abwasserart (ATTR-6): fäkalienhaltig
  • Farbe (ATTR-102): weiß
  • Fremdüberwachung (ATTR-A8): LGA
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Hebeanlagen
  • Produktart (M-ATTR-003): Hebeanlage
  • Produktfamilie (M-ATTR-004): Minilift
  • Produktname (M-ATTR-005): Minilift F
  • TÜV Prüfzeichen (ATTR-376): ID 1111241937
  • CE Kennzeichnung (ATTR-A5B): ja
