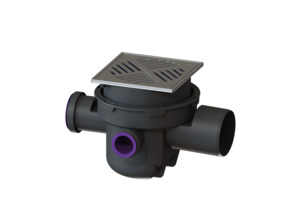

Kellerablauf Der Universale

DN 100, Rost Edelstahl, Rückstauschutz

Datenblatt

Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Grundkörper verfügt außerdem über zwei Zuläufe DN 50 und einen Zulauf DN 70 mit Blindstopfen.

  • Flexibler Einbau: teleskopisches Aufsatzstück drehbar - neigbar - höhenverstellbar
  • Integrierter Rückstauschutz
  • Flexible Planung durch drei feste serienmäßige Zuläufe
Artikelnummer 27621
GTIN 4026092007839
Preisgruppe 1
Ausschreiben.de
Kellerablauf Der Universale DN 100, Rost Edelstahl, Rückstauschutz
Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Grundkörper verfügt außerdem über zwei Zuläufe DN 50 und einen Zulauf DN 70 mit Blindstopfen. Ausführung: Geruchsverschluss: inklusive Notverschluss: ja Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig Rückstauschutz: Typ 5 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Farbe: schwarz Norm: EN 1253, EN 13564 Abmessungen: Länge: 380 mm Breite: 300 mm Aussparungsmaß Länge: 400 mm Aussparungsmaß Breite: 320 mm Behälter/Grundkörper: Einbautiefe: 216 - 266 mm Grundkörper: Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Belastungsklasse: K 3 (EN 1253-1) Schlammeimer: ja Rost: Rostgröße Breite: 187 mm Rostgröße Höhe: 4 mm Rostgröße Länge: 187 mm
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Verlängerungsstück mit Pressdichtungsflansch, Gegenflansch 27298
Übergangsstück DN 100/70 27602
Aufsatzstück mit Edelstahlrost 48954
Verlängerungsstück Pressdichtungsflansch, Gegenflansch 48958
Aufsatzstück Variofix System 200, Schlitzrost, V2A, K 3 48968
Verlängerungsstück System 200, H: 175 mm 48988
Aufsatzstück Klasse B, Schlitzrost rund, d: 230 mm 67985
  Titel Artikelnummer
Rückstauverschluss Modul für Kellerabläufe mit zwei Klappen 27603
Schlammeimer für Kellerablauf "Der Universale" 27604
Aufsatzstück mit Edelstahlrost 48954
Dichtung Lippendichtung 680183
Prüftrichter mit Dichtung 70214
  • Einbautiefe (ATTR-B2_VB): 216  Millimeter
  • Leistungserklärung (DOP) (ATTR-292): 009-004
  • Nennweite (DN) (ATTR-118): 100
  • Kennzeichnung (ATTR-340): Znak B
  • Herkunftsland (ATTR-322): DE
  • Gewicht netto (ATTR-A3A): 3  Kilogramm
  • Gewicht brutto (ATTR-A3B): 3,4  Kilogramm
  • Länge (ATTR-A6A): 380  Millimeter
  • Breite (ATTR-A6B): 300  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 400  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 320  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 380  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 295  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 257  Millimeter
  • Abmessungen (ATTR-323): 380X295X257MM
  • Anzahl Packstücke (ATTR-321): 0
  • Abdeckungsart (ATTR-A21): Schlitzrost
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Schlammeimer (ATTR-A2K): ja
  • Geruchsverschluss (ATTR-115): inklusive
  • Notverschluss (ATTR-153): ja
  • Rostgröße Länge (ATTR-113A): 187  Millimeter
  • Rostgröße Breite (ATTR-113B): 187  Millimeter
  • Rostgröße Höhe (ATTR-113C): 4  Millimeter
  • Rost Material (ATTR-168): Edelstahl 1.4301 (V2A)
  • Rost Farbe (ATTR-169): silber
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Norm (ATTR-9): EN 1253
  • CE Kennzeichnung (ATTR-A5B): ja
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Rückstauschutz (ATTR-151): Typ 5
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Auslieferungszustand (ATTR-189): installationsfertig
  • Außendurchmesser (DA) (ATTR-147): 110
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Kellerablauf
  • Produktfamilie (M-ATTR-004): Der Universale
  • Produktname (M-ATTR-005): Der Universale
  • Abdeckung Farbe (ATTR-A2A): silber
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Stutzen Ausführung (ATTR-233): waagrecht
