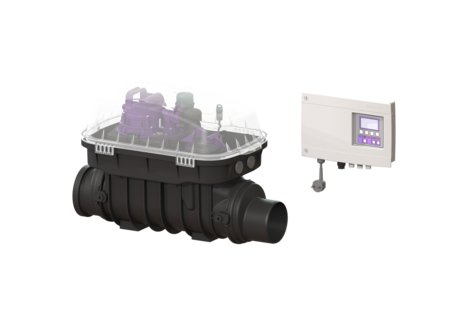

Rückstaupumpanlage Pumpfix F

DN 125, freiliegend

Datenblatt

Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet. Bei Rückstau wird das motorische Verschlusssystem automatisch geschlossen. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.

  • Rückstaupumpanlage: nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
  • Flexibler Einbau, verschiedene Abdeckungen mit Ablauffunktion bei Einbau in die Bodenplatte verfügbar
  • Leise und energiesparend
Artikelnummer 24125
GTIN 4026092046494
Preisgruppe 30
Ausschreiben.de
Rückstaupumpanlage Pumpfix F DN 125, freiliegend
Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet. Bei Rückstau wird das motorische Verschlusssystem automatisch geschlossen. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Ausführung: Notverschluss: ja Pumpensteuerung: Schaltgerät Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Motorische Rückstauklappen: 1 Allgemeine Merkmale: Nennweite (DN): 125 Außendurchmesser (DA): 125 Farbe: schwarz Zulassung: Z-53.2-388 Abmessungen: Länge: 645 mm Breite: 350 mm Höhe: 422 mm Grundkörper: Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale: Abdeckungsart: Schutzhaube Abdeckung Material: Kunststoff Abdeckung Farbe: transparent Länge: 542 mm Breite: 350 mm Höhe: 165 mm Verriegelung: Klipverschluss Fördereinrichtung: Pumpe: SPZ 1000 Anzahl Pumpen: 1 Förderleistung max.: 11,5 m3/h Förderhöhe max.: 10 m Betriebsart: S3 - 50 % Leistung P1: 1,2 kW Leistung P2: 0,69 kW Drehzahl: 2.800 U/min Erforderliche Absicherung (Leitungsschutz): C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Anschlusstyp: codierter Stecker Gewicht: 10 kg Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 5,2 A Schutzart Pumpe: IP 68 (3m/48h) Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Temperaturüberwachung: integriert Cos phi - Leistungsfaktor: 0,97 Isolationsklasse: F Gefällesprung: 9 mm Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Schutzart Sonde: IP 68 (3m/48h) Steuerung: Schaltgerät: Comfort Betriebsspannung: 230 V Netzfrequenz: 50 Hz Selbstdiagnosesystem (SDS): ja Batteriepufferung: ja Mehrzeilige Displayanzeige: ja Logbuchfunktion: ja USB-Schnittstelle: ja GSM-Schnittstelle: ja Potentialfreier Kontakt: optional Schutzart Schaltgerät: IP 54 Länge Netzanschlussleitung Schaltgerät: 1,4 m Art Niveauerfassung: optisch Instrument Niveauerfassung: optische Sonde Alarmgeber: optische Sonde

Einbauvideo

Das Messerset einer KESSEL Schneidradpumpe kann einfach und schnell getauscht werden. Dieses Montagevideo bietet eine gute Unterstützung zur Einbauanleitung und zeigt die notwendigen Schritte.

Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162
Freischaltcode und Kabelverschraubung 80077
Kabelzubehör Verlängerung für Sonde 80889
Kabelzubehör Verlängerung für Motor 80890
Kabelzubehör Verlängerung für Pumpe 80891
  Bezeichnung Artikelnummer
Verriegelungsdeckel Zulaufseite 28052
Verriegelungsdeckel Comfort Auslaufseite 28056
Entlüfter mit Aktivkohlefilter 28060
Aktivkohlefilter 5 Stück 28061
Schaltgerät Comfort 230 V, Ecolift, Pumpfix F ab 01/2011 28071
Austauschpumpe KTP/SPZ 1000 230 V, Kabellänge 5 m 28351
Einhandverschluss für Rückflussverhinderer 680018
Batterie 9 V Block 680034
Klappenhalter für motorische und mechanische Klappe 680101
Druckabgang mit Rückflussverhinderer 680104
Dichtungsset Pumpfix F und Ecolift 70319
Rückstauklappe motorisch, mit Klappenhalter 80038
Einschiebeteil für motorische Klappe, mit Klappenhalter 80039
Antriebsmotor steckerfertig, 5 m Kabel 80076
Ersatzteilset optische Sonde 5 m Kabel 80888
Adapter Set optische Sonde 80892
Schutzhaube transparent 83031
Aufsatzstück zur Anbringung einer Schutzhaube 83032
Spitzende DN 125, mit Dichtung 83082
Muffe DN 125, mit Dichtung 83086
  • Einbausituation (ATTR-1): freiliegende Abwasserleitung
  • Herkunftsland (ATTR-322): DE
  • Anwendungsbereich (ATTR-264): Entwässerung
  • Bauart Pumpe (ATTR-265): Pumpe freiaufgestellt
  • Wellenlage Pumpe (ATTR-266): vertikal
  • Konstruktion Pumpe (ATTR-267): Trockenläufer-Pumpe
  • Hydraulik Pumpe (ATTR-268): einstufig
  • Ansaugeigenschaft Pumpe (ATTR-269): normalansaugend
  • Antrieb Pumpe (ATTR-270): E-Motor für Wechselstrom
  • E-Motor Anlaufart (ATTR-271): direkt
  • Werkstoff Pumpengehäuse (ATTR-272): Kunststoff
  • Obere Toleranz der Nennfrequenz (+) (ATTR-275): 3  PROZ
  • Untere Toleranz der Nennfrequenz (-) (ATTR-276): 2  PROZ
  • Elektrischer Anschluss Pumpe (ATTR-277): 1/N/PE 230V
  • Motor-Pumpenwelle (ATTR-279): durchgehend
  • Wellenabdichtung (ATTR-280): RWDR
  • Minimale Fördermedien-Temperatur (ATTR-282): 0  Grad Celsius
  • Maximaler Betriebsdruck (Pmax) (ATTR-283): 1.000  HPA
  • Minimale Drehzahl bei Drehzahlverstellung (ATTR-284): keine Drehzahlverstellung
  • max. Einschaltstrom (ATTR-285): 14,9  Ampere
  • Vertikaler Einbau (ATTR-286): ja
  • Pumpe (ATTR-4): SPZ 1000
  • Anzahl Pumpen (ATTR-181): 1
  • Laufrad Typ (ATTR-8): Schneidwerk
  • Typ Anschlussleitung Pumpe (ATTR-N2): H07RN-F 3G 1,0 mm2
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-N3): C 16 A
  • Max. zulässige Schalthäufigkeit (ATTR-162): 20  1/Stunde
  • Betriebsart (ATTR-10): S3 - 50 %
  • Leistung P1 (ATTR-F4): 1,2  Kilowatt
  • Leistung P2 (ATTR-F5): 0,7  Kilowatt
  • Drehzahl (ATTR-F2): 2.800  Umdrehungen/Minute
  • Nennstrom (ATTR-N5): 5,2  Ampere
  • Förderleistung max. (ATTR-F7): 11,5  Kubikmeter/Stunde
  • Förderhöhe max. (ATTR-F8): 10  Meter
  • Förderguttemperatur (dauerhaft) max. (ATTR-132): 40  Grad Celsius
  • Schutzklasse (ATTR-133): I
  • Anschlusstyp (ATTR-N1): codierter Stecker
  • Schutzart Pumpe (ATTR-125): IP 68 (3m/48h)
  • Länge Netzanschlussleitung Pumpe (ATTR-11): 5  Meter
  • Temperaturüberwachung (ATTR-135): integriert
  • Gewicht (ATTR-191): 10  Kilogramm
  • Cos phi - Leistungsfaktor (ATTR-192): 1,0
  • Isolationsklasse (ATTR-193): F
  • Erwartete Lebensdauer (Betriebsstunden) (ATTR-194): 5.000  Stunden
  • Erwartete Lebensdauer (Anzahl Schaltspiele) (ATTR-195): 150.000
  • Nennweite (DN) (ATTR-118): 125
  • Außendurchmesser (DA) (ATTR-147): 125
  • Gewicht netto (ATTR-A3A): 20  Kilogramm
  • Gewicht brutto (ATTR-A3B): 25,5  Kilogramm
  • Notverschluss (ATTR-153): ja
  • Pumpensteuerung (ATTR-134): Schaltgerät
  • Stutzen Ausführung (ATTR-233): inklusive Spitzende und Muffe
  • Länge (ATTR-A6A): 645  Millimeter
  • Breite (ATTR-A6B): 350  Millimeter
  • Höhe (ATTR-A6C): 422  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 785  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 385  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 465  Millimeter
  • Abmessungen (ATTR-323): 785X385X465MM
  • Anzahl Packstücke (ATTR-321): 1
  • Schaltgerät (ATTR-S2): Comfort
  • Selbstdiagnosesystem (SDS) (ATTR-S5): ja
  • Batteriepufferung (ATTR-S6): ja
  • Mehrzeilige Displayanzeige (ATTR-S7): ja
  • Logbuchfunktion (ATTR-S8): ja
  • USB-Schnittstelle (ATTR-S9): ja
  • GSM-Schnittstelle (ATTR-S10): ja
  • Potentialfreier Kontakt (ATTR-S11): optional
  • Länge Netzanschlussleitung Schaltgerät (ATTR-S12): 1,4  Meter
  • Betriebsspannung (ATTR-S13): 230  Volt
  • Netzfrequenz (ATTR-S14): 50  Hertz
  • Schutzart Schaltgerät (ATTR-S4): IP 54
  • Alarmgeber (ATTR-S1): optische Sonde
  • Art Niveauerfassung (ATTR-7A): optisch
  • Instrument Niveauerfassung (ATTR-7B): optische Sonde
  • Abdeckungsart (ATTR-A21): Schutzhaube
  • Abdeckung Farbe (ATTR-A2A): transparent
  • Verriegelung (ATTR-A2D): Klipverschluss
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • Länge (ATTR-A2M): 542  Millimeter
  • Breite (ATTR-A2N): 350  Millimeter
  • Höhe (ATTR-A2P): 165  Millimeter
  • Leistungserklärung (DOP) (ATTR-292): 009-040
  • Konformitätserklärung (ATTR-303): 009-567
  • Sicherungsstrategie (ATTR-311): Einzelabsicherung
  • Abwasserart (ATTR-6): fäkalienhaltig
  • Position zum Kanal (ATTR-309): Gefälle zum Kanal
  • Funktion bei Rückstau (ATTR-312): Entsorgt bei Rückstau
  • Schutzart Sonde (ATTR-175): IP 68 (3m/48h)
  • Farbe (ATTR-102): schwarz
  • Schutzart Motor (ATTR-174): IP 68 (3m/48h)
  • Motor Typ (ATTR-120B): KSM 140
  • Zulassung (ATTR-A5): Z-53.2-388
  • Motorische Rückstauklappen (ATTR-3A): 1
  • Fremdüberwachung (ATTR-A8): LGA
  • Gefällesprung (ATTR-176): 9  Millimeter
  • Auslieferungszustand (ATTR-189): vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Hybrid-Hebeanlagen
  • Produktart (M-ATTR-003): Rückstaupumpanlage
  • Produktfamilie (M-ATTR-004): Pumpfix
  • Produktname (M-ATTR-005): Pumpfix F
