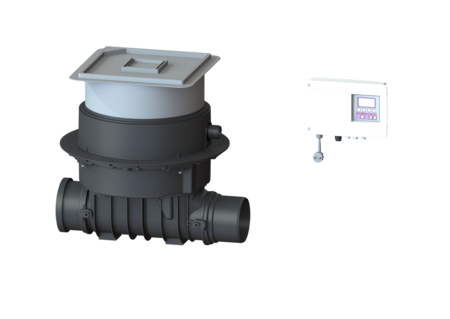

Rückstauhebeanlage Ecolift

DN 150, Bodenplatte, befliesbar

21150X
21150X

KESSEL Rückstauhebeanlage Ecolift, Abwasser fäkalienhaltig, Einbau in die Bodenplatte, mit einer überflutbaren SPZ 1000 Pumpe, Belastungsklasse K 3, Außendurchmesser (DA) 160 mm, Niveauerfassung über optische Sonde

  • Hybrid-Funktion, nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
  • Leise und energiesparend
  • Doppelte Sicherheit durch Rückstauklappe und Druckschleife
Artikelnummer 21150X
GTIN 4026092046869
Preisgruppe 20
Preis 4.275,70  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauhebeanlage Ecolift DN 150, Bodenplatte, befliesbar
Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser über die Rückstauebene führt und in den Kanal fördert. Anschlussbohrung im Grundkörper für den Erdeinbau, inkl. Dichtung für Druckleitung und Kabelleerrohr. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Durchgangsdichtung für Kabelleerrohr (DN): 50 Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Nennweite (DN): 150 Außendurchmesser (DA): 160 mm Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-487 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Geruchsverschluss: Multistop Abmessungen Gewicht netto: 28 kg Gewicht brutto: 33,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 9 mm Einbautiefe: 516 - 669 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 656 mm Breite: 590 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 615 mm Verpackungsmaß Höhe: 550 mm Behälter/Grundkörper Nenndruck (PN): 6 Druckabgang (DA): 40 mm Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Bodenbelaghöhe max.: 16 mm Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): C 16 A

Einbauvideo

Das Messerset einer KESSEL Schneidradpumpe kann einfach und schnell getauscht werden. Dieses Montagevideo bietet eine gute Unterstützung zur Einbauanleitung und zeigt die notwendigen Schritte.

Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
28040 Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm 28040 Anzeigen
80077 Freischaltcode und Kabelverschraubung 80077 Anzeigen
80889 Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
80890 Kabelzubehör Verlängerung für Motor 80890 Anzeigen
80891 Kabelzubehör Verlängerung für Pumpe 80891 Anzeigen
83070 Verlängerungsstück H: 200 mm 83070 Anzeigen
83073 Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073 Anzeigen
83075 Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075 Anzeigen
83077 WU-Einbauset DA: 40 mm, für Bauunternehmer 83077 Anzeigen
83079 WU-Einbauset DA: 50 mm, für Bauunternehmer 83079 Anzeigen
  Bezeichnung Artikelnummer
21056 Verriegelungsdeckel Ecolift Auslaufseite 21056 Anzeigen
28054 Verriegelungsdeckel Comfort Zulaufseite, mit Ablaufanschluss 28054 Anzeigen
28060 Entlüfter mit Aktivkohlefilter 28060 Anzeigen
28061 Aktivkohlefilter 5 Stück 28061 Anzeigen
28071 Schaltgerät Comfort 230 V, Ecolift, Pumpfix F ab 01/2011 28071 Anzeigen
28075 Messeraustausch-Set für KTP 1000 / SPZ 1000 28075 Anzeigen
28351 Austauschpumpe KTP/SPZ 1000 230 V, Kabellänge 5 m 28351 Anzeigen
680018 Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680101 Klappenhalter für motorische und mechanische Klappe 680101 Anzeigen
680105 Druckabgang Ecolift, Einbau Bodenplatte 680105 Anzeigen
680150 Dichtung für Aufsatzstück, ab 07/2014 680150 Anzeigen
680215 Ablaufanschluss DN 70, mit Dichtung 680215 Anzeigen
686114 Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
70319 Dichtungsset Pumpfix F und Ecolift 70319 Anzeigen
80038 Rückstauklappe motorisch, mit Klappenhalter 80038 Anzeigen
80039 Einschiebeteil für motorische Klappe, mit Klappenhalter 80039 Anzeigen
80076 Antriebsmotor steckerfertig, 5 m Kabel 80076 Anzeigen
80888 Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
80892 Adapter Set optische Sonde 80892 Anzeigen
830045 Abdeckplatte 366 x 366 mm m. Ablaufkörper flach, Multistop, befl. 830045 Anzeigen
830065 Aufsatzstück System 400 verriegelbar, silbergrau 830065 Anzeigen
83082 Spitzende DN 125, mit Dichtung 83082 Anzeigen
83086 Muffe DN 125, mit Dichtung 83086 Anzeigen
  • Nennweite (DN) (nennweite): 150
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Schaltgerät (schaltgeraet): Comfort
  • Abdeckung Material (abdeckung_material): Kunststoff
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241795
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
  • Länge (laenge): 656  mm
  • Breite (breite): 590  mm
