Schlitz- und Kastenrinnen

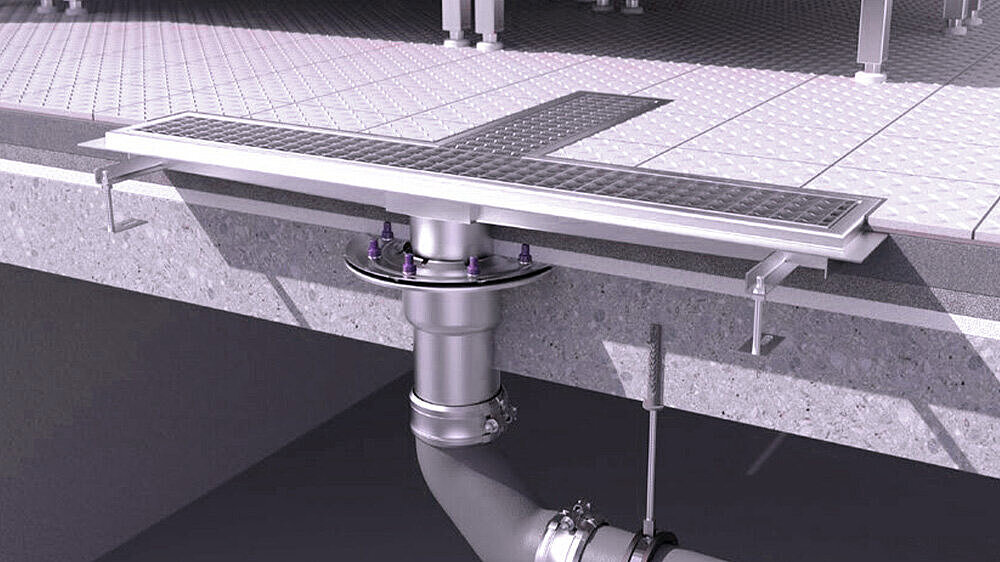

Bis zu sechs Meter lang, hart im Nehmen und dabei äußerst langlebig: Das sind unsere Stählernen fürs Gewerbe – komplett vormontiert oder individuell auf Maß gefertigt.

Die Schlitz- und Kastenrinnen aus rostfreiem Edelstahl sind nicht nur besonders lang – sie sind auch besonders langlebige Lösungen für die Entwässerung gewerblicher Räume, in denen besondere Hygieneanforderungen gelten. Mit dem verwendeten Werkstoff Edelstahl 1.4301 (1.4571 auf Anfrage) eignen sie sich selbst für die anspruchsvollsten Anwendungen, z. B. in lebensmittelverarbeitenden Betrieben oder Schwimmbädern. Die vielen Individualisierungsmöglichkeiten und das optionale Zubehör ermöglichen dabei Entwässerungslösungen, die genau auf Ihr Objekt zugeschnitten sind.

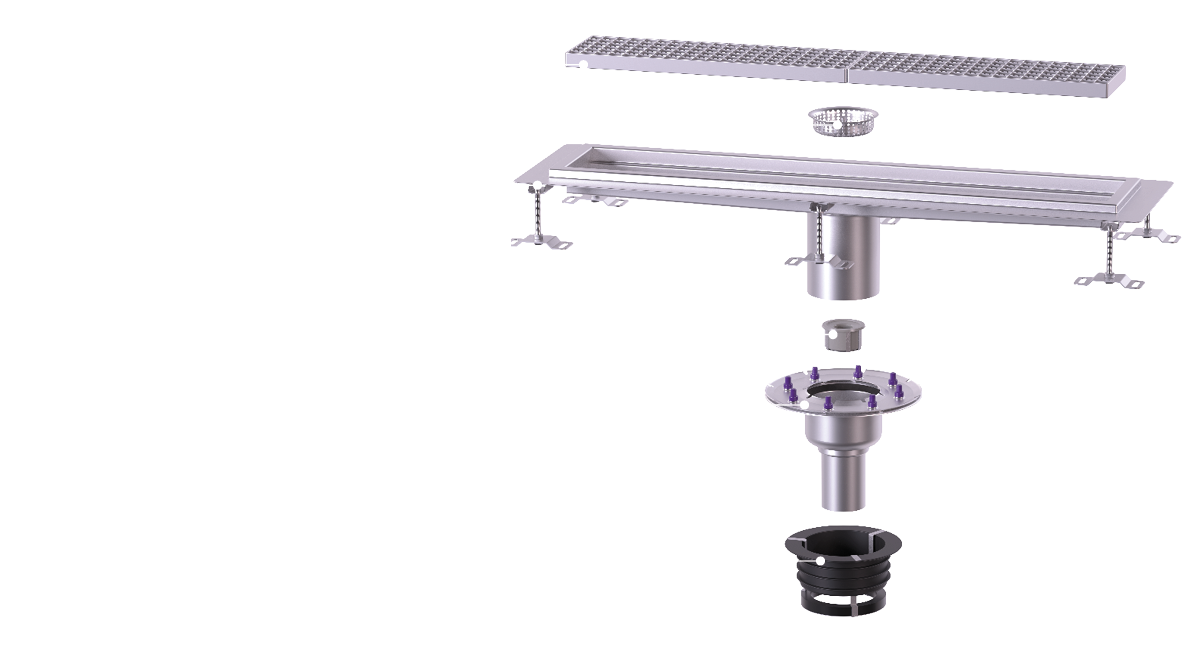

Der Aufbau im Überblick

Die Rinne setzt sich aus unterschiedlichen Bestandteilen zusammen, die alle ineinandergreifen – vom Grundkörper bis hinauf zum Aufsatzstück.



Top in Form

Jedes Objekt hat seine Eigenheiten, jede Nutzung stellt andere Anforderungen. Mit verschiedenen Größen und Formen passen sich die Rinnen selbst verwinkelten Räumlichkeiten perfekt an, z. B. mithilfe eines T-Stücks, eines L-Stücks oder einer ganz individuell angepassten Form.



Rutschhemmung

Wo Wasser, Öle oder Schmutz den Boden rutschig werden lassen können, steigt die Unfallgefahr. Das ist insbesondere auf begeh- und befahrbaren Flächen ein Problem. Deshalb können unsere Bodenabläufe mit profilierten Aufsatzstücken versehen werden: verfügbar als geriffelte Plattenabdeckung (R11) oder als Gitterrost (R12).



Mehr Spielraum für Anpassungen

Optional bieten wir Ihnen unsere Ferrofix Rinnen und Bodenwannen auch mit dem Variofix Ablaufstutzen aus Edelstahl an. Er bietet Flexibilität beim Einbau der Rinnen und Bodenwannen, da  Abweichungen von bis zu 5 Millimetern je Stutzen in jede Richtung ausgeglichen werden können.

Mehr Informationen

Für jeden Boden den richtigen Flansch

Ob gefliest oder mit Epoxidharz versiegelt, ob Neubau oder Sanierung: Sie haben die Möglichkeit, beim Flansch zwischen vier verschiedenen Optionen zu wählen. Das gibt absolute Freiheit beim Einbau, ganz unabhängig vom Bodenbelag.



Schlitzrinne Ferrofix


Mit Klebeflansch 15 mm

  BelastungsklasseLängeBreite Artikelnummer
6002100 L 15 (EN 1253-1) 1.000  mm 17  mm 6002100
Anzeigen
6002140 L 15 (EN 1253-1) 1.400  mm 17  mm 6002140
Anzeigen
6002200 L 15 (EN 1253-1) 2.000  mm 17  mm 6002200
Anzeigen
6002300 L 15 (EN 1253-1) 3.000  mm 17  mm 6002300
Anzeigen
6002400 L 15 (EN 1253-1) 4.000  mm 17  mm 6002400
Anzeigen

  BelastungsklasseLängeBreite Artikelnummer
6002101 L 15 (EN 1253-1) 1.700  mm 17  mm 6002101
Anzeigen
6002141 L 15 (EN 1253-1) 1.400  mm 17  mm 6002141
Anzeigen
6002201 L 15 (EN 1253-1) 2.000  mm 17  mm 6002201
Anzeigen
6002301 L 15 (EN 1253-1) 3.000  mm 17  mm 6002301
Anzeigen
6002401 L 15 (EN 1253-1) 4.000  mm 17  mm 6002401
Anzeigen

Mit Klebeflansch 6 mm

  BelastungsklasseLängeBreite Artikelnummer
6202100 L 15 (EN 1253-1) 1.000  mm 17  mm 6202100
Anzeigen
6202140 L 15 (EN 1253-1) 1.400  mm 17  mm 6202140
Anzeigen
6202200 L 15 (EN 1253-1) 2.000  mm 17  mm 6202200
Anzeigen
6202300 L 15 (EN 1253-1) 3.000  mm 17  mm 6202300
Anzeigen
6202400 L 15 (EN 1253-1) 4.000  mm 17  mm 6202400
Anzeigen

  BelastungsklasseLängeBreite Artikelnummer
6202101 L 15 (EN 1253-1) 1.000  mm 17  mm 6202101
Anzeigen
6202141 L 15 (EN 1253-1) 1.400  mm 17  mm 6202141
Anzeigen
6202201 L 15 (EN 1253-1) 2.000  mm 17  mm 6202201
Anzeigen
6202301 L 15 (EN 1253-1) 3.000  mm 17  mm 6202301
Anzeigen
6202401 L 15 (EN 1253-1) 4.000  mm 17  mm 6202401
Anzeigen

Mit Fliesenanschlusswinkel

  BelastungsklasseLängeBreite Artikelnummer
6302100 L 15 (EN 1253-1) 1.000  mm 17  mm 6302100
Anzeigen
6302140 L 15 (EN 1253-1) 1.400  mm 17  mm 6302140
Anzeigen
6302200 L 15 (EN 1253-1) 2.000  mm 17  mm 6302200
Anzeigen
6302300 L 15 (EN 1253-1) 3.000  mm 17  mm 6302300
Anzeigen
6302400 L 15 (EN 1253-1) 4.000  mm 17  mm 6302400
Anzeigen

  BelastungsklasseLängeBreite Artikelnummer
6302101 L 15 (EN 1253-1) 1.000  mm 17  mm 6302101
Anzeigen
6302141 L 15 (EN 1253-1) 1.400  mm 17  mm 6302141
Anzeigen
6302201 L 15 (EN 1253-1) 2.000  mm 17  mm 6302201
Anzeigen
6302301 L 15 (EN 1253-1) 3.000  mm 17  mm 6302301
Anzeigen
6302401 L 15 (EN 1253-1) 4.000  mm 17  mm 6302401
Anzeigen

Mit Anschlussrand

  BelastungsklasseLängeBreite Artikelnummer
6102100 L 15 (EN 1253-1) 1.000  mm 17  mm 6102100
Anzeigen
6102140 L 15 (EN 1253-1) 1.400  mm 17  mm 6102140
Anzeigen
6102200 L 15 (EN 1253-1) 2.000  mm 17  mm 6102200
Anzeigen
6102300 L 15 (EN 1253-1) 3.000  mm 17  mm 6102300
Anzeigen
6102400 L 15 (EN 1253-1) 4.000  mm 17  mm 6102400
Anzeigen

  BelastungsklasseLängeBreite Artikelnummer
6102101 L 15 (EN 1253-1) 1.000  mm 17  mm 6102101
Anzeigen
6102141 L 15 (EN 1253-1) 1.400  mm 17  mm 6102141
Anzeigen
6102201 L 15 (EN 1253-1) 2.000  mm 17  mm 6102201
Anzeigen
6102301 L 15 (EN 1253-1) 3.000  mm 17  mm 6102301
Anzeigen
6102401 L 15 (EN 1253-1) 4.000  mm 17  mm 6102401
Anzeigen

Kastenrinne Ferrofix

Mit Klebeflansch 15 mm

  AbdeckungsartBelastungsklasseLängeBreiteOberfläche Artikelnummer
6015050 Gitterrost L 15 (EN 1253-1) 514  mm 156  mm 6015050
Anzeigen
6015100 Gitterrost L 15 (EN 1253-1) 1.014  mm 156  mm 6015100
Anzeigen
6015150 Gitterrost L 15 (EN 1253-1) 1.514  mm 156  mm 6015150
Anzeigen
6015200 Gitterrost L 15 (EN 1253-1) 2.014  mm 156  mm 6015200
Anzeigen
6015250 Gitterrost L 15 (EN 1253-1) 2.514  mm 156  mm 6015250
Anzeigen
6015300 Gitterrost L 15 (EN 1253-1) 3.014  mm 156  mm 6015300
Anzeigen
6020050 Gitterrost L 15 (EN 1253-1) 550  mm 200  mm 6020050
Anzeigen
6020100 Gitterrost L 15 (EN 1253-1) 1.050  mm 200  mm 6020100
Anzeigen
6020150 Gitterrost L 15 (EN 1253-1) 1.550  mm 200  mm 6020150
Anzeigen
6020200 Gitterrost L 15 (EN 1253-1) 2.050  mm 200  mm 6020200
Anzeigen
6020250 Gitterrost L 15 (EN 1253-1) 2.550  mm 200  mm 6020250
Anzeigen
6020300 Gitterrost L 15 (EN 1253-1) 3.050  mm 200  mm 6020300
Anzeigen
6030050 Gitterrost L 15 (EN 1253-1) 550  mm 300  mm 6030050
Anzeigen
6030100 Gitterrost L 15 (EN 1253-1) 1.050  mm 300  mm 6030100
Anzeigen
6030150 Gitterrost L 15 (EN 1253-1) 1.550  mm 300  mm 6030150
Anzeigen
6030200 Gitterrost L 15 (EN 1253-1) 2.050  mm 300  mm 6030200
Anzeigen
6030250 Gitterrost L 15 (EN 1253-1) 2.550  mm 300  mm 6030250
Anzeigen
6030300 Gitterrost L 15 (EN 1253-1) 3.050  mm 300  mm 6030300
Anzeigen
6040050 Gitterrost L 15 (EN 1253-1) 550  mm 400  mm 6040050
Anzeigen
6040100 Gitterrost L 15 (EN 1253-1) 1.050  mm 400  mm 6040100
Anzeigen
6040150 Gitterrost L 15 (EN 1253-1) 1.550  mm 400  mm 6040150
Anzeigen
6040200 Gitterrost L 15 (EN 1253-1) 2.050  mm 400  mm 6040200
Anzeigen
6040250 Gitterrost L 15 (EN 1253-1) 2.550  mm 400  mm 6040250
Anzeigen
6040300 Gitterrost L 15 (EN 1253-1) 3.050  mm 400  mm 6040300
Anzeigen

Mit Klebeflansch 6 mm

  AbdeckungsartBelastungsklasseLängeBreiteOberfläche Artikelnummer
6220050 Gitterrost L 15 (EN 1253-1) 550  mm 200  mm 6220050
Anzeigen
6220100 Gitterrost L 15 (EN 1253-1) 1.050  mm 200  mm 6220100
Anzeigen
6220150 Gitterrost L 15 (EN 1253-1) 1.550  mm 200  mm 6220150
Anzeigen
6220200 Gitterrost L 15 (EN 1253-1) 2.050  mm 200  mm 6220200
Anzeigen
6220250 Gitterrost L 15 (EN 1253-1) 2.550  mm 200  mm 6220250
Anzeigen
6220300 Gitterrost L 15 (EN 1253-1) 3.050  mm 200  mm 6220300
Anzeigen
6230050 Gitterrost L 15 (EN 1253-1) 550  mm 300  mm 6230050
Anzeigen
6230100 Gitterrost L 15 (EN 1253-1) 1.050  mm 300  mm 6230100
Anzeigen
6230150 Gitterrost L 15 (EN 1253-1) 1.550  mm 300  mm 6230150
Anzeigen
6230200 Gitterrost L 15 (EN 1253-1) 2.050  mm 300  mm 6230200
Anzeigen
6230250 Gitterrost L 15 (EN 1253-1) 2.550  mm 300  mm 6230250
Anzeigen
6230300 Gitterrost L 15 (EN 1253-1) 3.050  mm 300  mm 6230300
Anzeigen
6240050 Gitterrost L 15 (EN 1253-1) 550  mm 400  mm 6240050
Anzeigen
6240100 Gitterrost L 15 (EN 1253-1) 1.050  mm 400  mm 6240100
Anzeigen
6240150 Gitterrost L 15 (EN 1253-1) 1.550  mm 400  mm 6240150
Anzeigen
6240200 Gitterrost L 15 (EN 1253-1) 2.050  mm 400  mm 6240200
Anzeigen
6240250 Gitterrost L 15 (EN 1253-1) 2.550  mm 400  mm 6240250
Anzeigen
6240300 Gitterrost L 15 (EN 1253-1) 3.050  mm 400  mm 6240300
Anzeigen

Mit Fliesenanschlusswinkel

  AbdeckungsartBelastungsklasseLängeBreiteOberfläche Artikelnummer
6320050 Gitterrost L 15 (EN 1253-1) 550  mm 200  mm 6320050
Anzeigen
6320100 Gitterrost L 15 (EN 1253-1) 1.050  mm 200  mm 6320100
Anzeigen
6320150 Gitterrost L 15 (EN 1253-1) 1.550  mm 200  mm 6320150
Anzeigen
6320200 Gitterrost L 15 (EN 1253-1) 2.050  mm 200  mm 6320200
Anzeigen
6320250 Gitterrost L 15 (EN 1253-1) 2.550  mm 200  mm 6320250
Anzeigen
6320300 Gitterrost L 15 (EN 1253-1) 3.050  mm 200  mm 6320300
Anzeigen
6330050 Gitterrost L 15 (EN 1253-1) 550  mm 300  mm 6330050
Anzeigen
6330100 Gitterrost L 15 (EN 1253-1) 1.050  mm 300  mm 6330100
Anzeigen
6330150 Gitterrost L 15 (EN 1253-1) 1.550  mm 300  mm 6330150
Anzeigen
6330200 Gitterrost L 15 (EN 1253-1) 2.050  mm 300  mm 6330200
Anzeigen
6330250 Gitterrost L 15 (EN 1253-1) 2.550  mm 300  mm 6330250
Anzeigen
6330300 Gitterrost L 15 (EN 1253-1) 3.050  mm 300  mm 6330300
Anzeigen
6340050 Gitterrost L 15 (EN 1253-1) 550  mm 400  mm 6340050
Anzeigen
6340100 Gitterrost L 15 (EN 1253-1) 1.050  mm 400  mm 6340100
Anzeigen
6340150 Gitterrost L 15 (EN 1253-1) 1.550  mm 400  mm 6340150
Anzeigen
6340200 Gitterrost L 15 (EN 1253-1) 2.050  mm 400  mm 6340200
Anzeigen
6340250 Gitterrost L 15 (EN 1253-1) 2.550  mm 400  mm 6340250
Anzeigen
6340300 Gitterrost L 15 (EN 1253-1) 3.050  mm 400  mm 6340300
Anzeigen

Mit Anschlussrand

  AbdeckungsartBelastungsklasseLängeBreiteOberfläche Artikelnummer
6115050 Gitterrost L 15 (EN 1253-1) 514  mm 156  mm 6115050
Anzeigen
6115100 Gitterrost L 15 (EN 1253-1) 1.014  mm 156  mm 6115100
Anzeigen
6115150 Gitterrost L 15 (EN 1253-1) 1.514  mm 156  mm 6115150
Anzeigen
6115200 Gitterrost L 15 (EN 1253-1) 2.014  mm 156  mm 6115200
Anzeigen
6115250 Gitterrost L 15 (EN 1253-1) 2.511  mm 156  mm 6115250
Anzeigen
6115300 Gitterrost L 15 (EN 1253-1) 3.011  mm 156  mm 6115300
Anzeigen
6120050 Gitterrost L 15 (EN 1253-1) 550  mm 200  mm 6120050
Anzeigen
6120100 Gitterrost L 15 (EN 1253-1) 1.050  mm 200  mm 6120100
Anzeigen
6120150 Gitterrost L 15 (EN 1253-1) 1.550  mm 200  mm 6120150
Anzeigen
6120200 Gitterrost L 15 (EN 1253-1) 2.050  mm 200  mm 6120200
Anzeigen
6120250 Gitterrost L 15 (EN 1253-1) 2.550  mm 200  mm 6120250
Anzeigen
6120300 Gitterrost L 15 (EN 1253-1) 3.050  mm 200  mm 6120300
Anzeigen
6130050 Gitterrost L 15 (EN 1253-1) 550  mm 300  mm 6130050
Anzeigen
6130100 Gitterrost L 15 (EN 1253-1) 1.050  mm 300  mm 6130100
Anzeigen
6130150 Gitterrost L 15 (EN 1253-1) 1.550  mm 300  mm 6130150
Anzeigen
6130200 Gitterrost L 15 (EN 1253-1) 2.050  mm 300  mm 6130200
Anzeigen
6130250 Gitterrost L 15 (EN 1253-1) 2.550  mm 300  mm 6130250
Anzeigen
6130300 Gitterrost L 15 (EN 1253-1) 3.050  mm 300  mm 6130300
Anzeigen
6140050 Gitterrost L 15 (EN 1253-1) 550  mm 400  mm 6140050
Anzeigen
6140100 Gitterrost L 15 (EN 1253-1) 1.050  mm 400  mm 6140100
Anzeigen
6140150 Gitterrost L 15 (EN 1253-1) 1.550  mm 400  mm 6140150
Anzeigen
6140200 Gitterrost L 15 (EN 1253-1) 2.050  mm 400  mm 6140200
Anzeigen
6140250 Gitterrost L 15 (EN 1253-1) 2.550  mm 400  mm 6140250
Anzeigen
6140300 Gitterrost L 15 (EN 1253-1) 3.050  mm 400  mm 6140300
Anzeigen

Nicht das passende Produkt gefunden?

Ergänzend zu unserem bestehenden Sortiment an Abläufen und Rinnen entwickeln wir auf Kundenwunsch auch individuelle Lösungen für besondere Anforderungen in Form, Funktion und Dimensionierung.

Individuelle Lösungen
