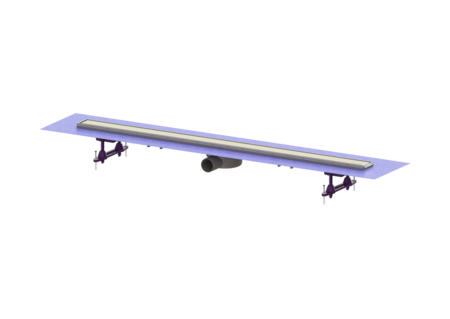

Duschrinne Linearis Compact

L: 1150 mm, DN 50, WaD, V2A Abdeck., K 3

Die Duschrinne Linearis Compact mit angeschweißtem Grundkörper aus ABS ist für die Linienentwässerung im Innenbereich geeignet. Gedreht eingelegt lässt sich der Edelstahleinleger individuell befliesen. Inklusive vorbereiteter Sickerwasseröffnungen und Geruchsverschluss.

  • Individuelles Design mit wendbarem Edelstahlsteg
  • Höchste Brandschutzstandards
  • Geringe Einbauhöhe
Artikelnummer 45600.67M
GTIN 4026092078952
Preisgruppe 1
Ausschreiben.de
Duschrinne Linearis Compact L: 1150 mm, DN 50, WaD, V2A Abdeck., K 3
Die Duschrinne Linearis Compact mit angeschweißtem Grundkörper aus ABS ist für die Linienentwässerung im Innenbereich geeignet. Gedreht eingelegt lässt sich der Edelstahleinleger individuell befliesen. Inklusive vorbereiteter Sickerwasseröffnungen und Geruchsverschluss. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Sickerwasseröffnung: vorbereitet Abdichtung am Aufsatzstück: werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 22 mm Allgemeine Merkmale: Nennweite (DN): 50 Außendurchmesser (DA): 50 Abmessungen: Breite: 191 mm Höhe: 80 mm Außenmaß Länge: 1.215 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Einbautiefe: 80 mm Grundkörper: Material Grundkörper: ABS Abdeckungsmerkmale: Abdeckungsart: Edelstahl-Abdeckung Rost Design: optional befliesbar Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber, wählbar Bodenbelaghöhe max.: 15 mm Belastungsklasse: K 3 (EN 1253-1) Verriegelung: eingelegt Rost: Rahmen Länge: 1.150 mm Rahmen Breite: 66 mm Rahmen Material: Edelstahl 1.4301 (V2A) Aufsatzstück Material: ABS Ablaufleistung (l/s) mit 10 mm Aufstau: 0,6 l/s Ablaufleistung (l/s) mit 20 mm Aufstau: 0,7 l/s Ablaufleistung (l/s) ohne Aufstau: 0,5 l/s

Einbauvideo

In diesem Video sehen Sie den Einbau und die Abdichtung der Duschrinne Liearis Compact der KESSEL AG.

  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Geruchsverschluss Linearis, Sperrwasserhöhe 22 mm 48603
Edelstahleinleger Linearis Compact, L: 1150mm, bis 12/2013 680253
Edelstahleinleger Linearis Compact, L: 1150 mm, ab 01/2014 680429
Stützfuß Set 2 Stützfüße inkl. Gummieinlage 680669
Dichtmanschette für Linearis Compact 300 - 1150 mm 680728
  • Rahmen Breite (ATTR-111C): 66  Millimeter
  • Nennweite (DN) (ATTR-118): 50
  • Abdichtung am Aufsatzstück (ATTR-251): werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534
  • Geprüfter Schallschutz gemäß Prüfbericht (ATTR-252): P-BA 241/2013
  • Kennzeichnung (ATTR-340): Znak B
  • Vorteilstext (M-ATTR-007): Die barrierefreie Lösung für neue und sanierte Bäder mit werkseitig angebrachter Dichtmanschette
  • Rahmen Länge (ATTR-111B): 1,150.0  Millimeter
  • Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich) (ATTR-242): W3-I
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Geruchsverschluss (ATTR-115): inklusive
  • Sickerwasseröffnung (ATTR-243): vorbereitet
  • System (ATTR-244): 125
  • Rost Design (ATTR-112): optional befliesbar
  • Abdeckungsart (ATTR-A21): Edelstahl-Abdeckung
  • Abdeckung Farbe (ATTR-A2A): silber
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Verriegelung (ATTR-A2D): eingelegt
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Bodenbelaghöhe max. (ATTR-A2L): 15  Millimeter
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): ABS
  • Breite (ATTR-A6B): 191  Millimeter
  • Höhe (ATTR-A6C): 80  Millimeter
  • Volumen (ATTR-320): 0.0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 1,280.0  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 260  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 130  Millimeter
  • Abmessungen (ATTR-323): 1280X260X130MM
  • Anzahl Packstücke (ATTR-321): 0
  • Außenmaß Länge (ATTR-339): 1,215.0  Millimeter
  • Gewicht netto (ATTR-A3A): 2.3  Kilogramm
  • Gewicht brutto (ATTR-A3B): 3.5  Kilogramm
  • Rahmen Material (ATTR-111): Edelstahl 1.4301 (V2A)
  • Sperrwasserhöhe (ATTR-128): 22  Millimeter
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 0.7  Liter/Sekunde
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 0.6  Liter/Sekunde
  • Ablaufleistung (l/s) ohne Aufstau (ATTR-157C): 0.5  Liter/Sekunde
  • Einbautiefe (ATTR-B2_VB): 80  Millimeter
  • NDOP (ATTR-304): 009-052
  • Abwassermenge (ATTR-310): Niedrig
  • Bauhöhe (ATTR-313): min. 63 mm
  • Außendurchmesser (DA) (ATTR-147): 50
  • Aufsatzstück Material (ATTR-231): ABS
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Duschrinne
  • Produktfamilie (M-ATTR-004): Linearis
  • Produktname (M-ATTR-005): Linearis Compact
