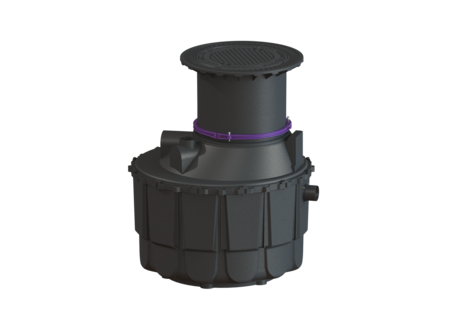

Öl-/Benzinabscheider EasyOil
ground, LW 1000, NS 1,5, Klasse II, D
KESSEL Öl-/Benzinabscheider EasyOil, NS 1,50, Belastungsklasse D 400, Abdeckung Breite 680 mm, Abdeckung Länge 680 mm, Einbau ins Erdreich, Schlammfanginhalt 360 l, Volumen 3541,2 dm³, Gesamtvolumen 580 l
- Dauerhafte Dichtheit bis Geländeoberkante
- Beständig und geeignet für E 10 und Biodiesel (FAME) bis zu 100 % Anteil
- Optional mit Rückstauverschluss nach DIN 13564
Artikelnummer | 99601.041D |
---|---|
GTIN | 4026092030998 |
Preisgruppe | 60 |
Preis |
3.544,10
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Öl-/Benzinabscheider EasyOil ground, LW 1000, NS 1,5, Klasse II, D
Der Abscheider für Leichtflüssigkeiten ist für den Erdeinbau geeignet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang und einer selbsttätigen Verschlusseinrichtung ausgestattet. Die tagwasserdichte Abdeckplatte ermöglicht einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Bei Belastungsklasse D ist bauseits eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Hinweis: vor Bestellung ist die Genehmigung bei der zuständigen Behörde einzuholen. Ausführung Nenngröße (NS): 1,50 Entsorgungsart: manuell mit Saugschlauch Koaleszenzeinsatz: nein Tragfähigkeit (DIN 19901): E4 Allgemeine Merkmale Material: PE Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Abscheiderklasse: II Anwendungsspektrum für Leichtflüssigkeiten: von 0,85 bis 0,95 g/cm3 Abmessungen Gewicht netto: 198 kg Gewicht brutto: 216 kg Überstand: 70 mm Einbautiefe: 570 - 995 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Einbringmaß Länge: 1425 mm Einbringmaß Breite: 1300 mm Verpackungsmaß Länge: 2270 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 1200 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 583 mm Abstand Rohrsohle Zulauf zu Behälterboden: 630 mm Auslauf Nennweite (DA): 110 mm Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Behälter (LW): 1000 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Breite: 680 mm Abdeckung Höhe: 50 mm Abdeckung Länge: 680 mm Verriegelung: unverriegelt Belastungsklasse: D 400 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Gesamtvolumen: 580 l Schlammfanginhalt: 360 l Speichermenge an Leichtflüssigkeit: 110 l Steuerung Schaltgerät: nein
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Generalinspektion Leichtflüssigkeitsabscheider | 917411/L | Anzeigen | |
Wartung Leichtflüssigkeitsabscheider | 917412/L | Anzeigen | |
Inbetriebnahme und Einweisung Leichtflüssigkeitsabscheider | 917415/L | Anzeigen | |
Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider | 917417 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Probenahmeschacht LW 1000, DN 100, Klasse D | 9151010D | Anzeigen | |
Verlängerungsstück System 400, H: 600 mm, kürzbar | 915402 | Anzeigen | |
Probenahmeschacht Typ München, DN 100, Klasse D | 915761/120D-1000 | Anzeigen | |
Probenahmeschacht DN 100, mit Staufix, Klasse D | 915761/120D-SWA | Anzeigen | |
Probenahmeschacht LW 400, DN 100/150, Klasse D | 915880D | Anzeigen | |
Probenahmeschacht d: 450 mm, DN 100, Klasse D | 915881D | Anzeigen | |
Verlängerungsstück d: 600 mm, Aufstockung 500 mm | 917460 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen | |
Dichtung für Aufsatzstück LW 600 | 680277 | Anzeigen | |
Abdeckplatte Klasse B, Grauguss, unverriegelt | 680321 | Anzeigen | |
Aufsatzstück d: 630 mm, tagwasserdicht | 680324 | Anzeigen | |
Auslaufbauwerk für Öl-/Benzinabscheider NS 1,5 | 680333 | Anzeigen | |
Adapter Platte mit Stutzen | 680334 | Anzeigen | |
Dichtung für Ablaufstutzen | 680335 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
Leistungserklärung |
- Material (material): PE
- Einbausituation (einbausituation): Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 1,5
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Einbautiefe (einbautiefe): 570 mm
- Gesamtvolumen (gesamtvolumen): 580 l
