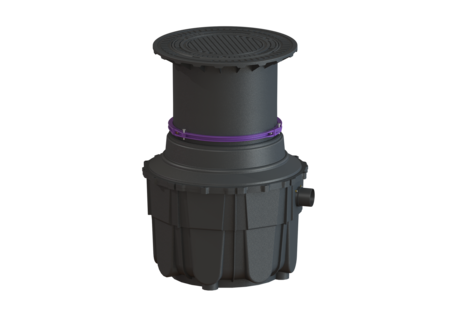

Öl-/Benzinabscheider EasyOil

ground, LW 800, NS 1,5, Klasse II, D

Datenblatt

KESSEL Öl-/Benzinabscheider EasyOil, zum Einbau ins Erdreich, Nenngröße (NS) 1,5, Lichte Weite Behälter (LW) 800 mm, Abscheiderklasse II, Belastungsklasse D 400 (EN 124)

  • Dauerhafte Dichtheit bis Geländeoberkante
  • Beständig und geeignet für E 10 und Biodiesel (FAME) bis zu 100 % Anteil
  • Optional mit Rückstauverschluss nach DIN 13564
Artikelnummer 99601.016D
GTIN 4026092030974
Preisgruppe 60
Ausschreiben.de
Öl-/Benzinabscheider EasyOil ground, LW 800, NS 1,5, Klasse II, D
Der Abscheider für Leichtflüssigkeiten ist für den Erdeinbau geeignet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang und einer selbsttätigen Verschlusseinrichtung ausgestattet. Die tagwasserdichte Abdeckplatte ermöglicht einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Bei Belastungsklasse D ist bauseits eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Hinweis: vor Bestellung ist die Genehmigung bei der zuständigen Behörde einzuholen. Einbausituation: Einbau ins Erdreich Ausführung: Entsorgungsart: manuell mit Saugschlauch Koaleszenzeinsatz: nein Nenngröße (NS): 1,5 Tragfähigkeit (DIN 19901): E4 Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Abscheiderklasse: II Anwendungsspektrum für Leichtflüssigkeiten: von 0,85 bis 0,95 g/cm3 Allgemeine Merkmale: Material: PE Abmessungen: Einbringmaß Länge: 1.091 mm Einbringmaß Breite: 1.012 mm Überstand: 50 mm Behälter/Grundkörper: Zulauf Nennweite (DN): 100 Zulauf Nennweite (DA): 110 mm Auslauf Nennweite (DN): 100 Auslauf Nennweite (DA): 110 mm Abstand Rohrsohle Zulauf zu Behälterboden: 508 mm Abstand Rohrsohle Auslauf zu Behälterboden: 461 mm Einbautiefe: 518 - 942 mm Lichte Weite Behälter (LW): 800 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: D 400 (EN 124) Länge: 680 mm Breite: 680 mm Höhe: 50 mm Dichtheit: geruchs- und tagwasserdicht Verriegelung: unverriegelt Abwasserinhalt: Gesamtvolumen: 230 l Schlammfanginhalt: 130 l Speichermenge an Leichtflüssigkeit: 70,5 l Steuerung: Schaltgerät: nein
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Wartung Leichtflüssigkeitsabscheider 917412/L
Inbetriebnahme und Einweisung Leichtflüssigkeitsabscheider 917415/L
  Bezeichnung Artikelnummer
Probenahmeschacht LW 1000, DN 100, Klasse D 9151010D
Verlängerungsstück System 400, H: 600 mm, kürzbar 915402
Probenahmeschacht Typ München, DN 100, Klasse D 915761/120D-1000
Probenahmeschacht DN 100, mit Staufix SWA, Klasse D 915761/120D-SWA
Probenahmeschacht LW 400, DN 100/150, Klasse D 915880D
Probenahmeschacht d: 450 mm, DN 100, Klasse D 915881D
  Bezeichnung Artikelnummer
Klemmring für Aufsatzstücke d: 600 mm 680276
Dichtung für Aufsatzstück LW 600 680277
Aufsatzstück d: 630 mm, tagwasserdicht 680324
Auslaufbauwerk für Öl-/Benzinabscheider NS 1,5 680333
Adapter Platte mit Stutzen 680334
Dichtung für Ablaufstutzen 680335
  • Abscheiderklasse (ATTR-240): II
  • Herkunftsland (ATTR-322): DE
  • Gesamtvolumen (ATTR-209): 230  Liter
  • Speichermenge an Leichtflüssigkeit (ATTR-210): 70,5  Liter
  • Überstand (ATTR-215): 50  Millimeter
  • Gewicht netto (ATTR-A3A): 150  Kilogramm
  • Einbautiefe (ATTR-B2_VB): 518  Millimeter
  • Nenngröße (NS) (ATTR-197): 1,5
  • Entsorgungsart (ATTR-199): manuell mit Saugschlauch
  • Koaleszenzeinsatz (ATTR-205): nein
  • Tragfähigkeit (DIN 19901) (ATTR-305): E4
  • Abdeckungsart (ATTR-A21): Abdeckplatte
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Belastungsklasse (ATTR-A2B): D 400 (EN 124)
  • Dichtheit (ATTR-A2C): geruchs- und tagwasserdicht
  • Verriegelung (ATTR-A2D): unverriegelt
  • Abdeckung Material (ATTR-A2E): Grauguss
  • Länge (ATTR-A2M): 680  Millimeter
  • Breite (ATTR-A2N): 680  Millimeter
  • Höhe (ATTR-A2P): 50  Millimeter
  • Schlammfanginhalt (ATTR-206): 130  Liter
  • Einbringmaß Länge (ATTR-217): 1.091  Millimeter
  • Einbringmaß Breite (ATTR-218): 1.012  Millimeter
  • Volumen (ATTR-320): 1,7  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 1.100  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 1.050  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 1.500  Millimeter
  • Abmessungen (ATTR-323): 1200X1100X1450MM
  • Anzahl Packstücke (ATTR-321): 1
  • Lichte Weite Behälter (LW) (ATTR-B14): 800  Millimeter
  • Anschluss Zu-/Auslaufstutzen (ATTR-B14B): PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS
  • Zulauf Nennweite (DN) (ATTR-B1CA): 100  Millimeter
  • Zulauf Nennweite (DA) (ATTR-B1CB): 110  Millimeter
  • Abstand Rohrsohle Zulauf zu Behälterboden (ATTR-B1D): 508  Millimeter
  • Auslauf Nennweite (DN) (ATTR-B15CA): 100
  • Auslauf Nennweite (DA) (ATTR-B15CB): 110
  • Abstand Rohrsohle Auslauf zu Behälterboden (ATTR-B15D): 461  Millimeter
  • Schaltgerät (ATTR-S2): nein
  • Gewicht brutto (ATTR-A3B): 161  Kilogramm
  • Hinweis für den Betrieb / die Installation (ATTR-236): Vor Bestellung ist die Genehmigung bei der zuständigen Behörde einzuholen.
  • Leistungserklärung (DOP) (ATTR-292): 009-016
  • Einbausituation (ATTR-1): Einbau ins Erdreich
  • Material (ATTR-101): PE
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück, 5 Grad neigbar
  • Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
  • Anwendungsspektrum für Leichtflüssigkeiten (ATTR-248): von 0,85 bis 0,95 g/cm3
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abscheidetechnik
  • Produktart (M-ATTR-003): Öl-/Benzinabscheider
  • Produktfamilie (M-ATTR-004): EasyOil
  • Produktname (M-ATTR-005): EasyOil ground
