Fettabscheider EasyClean ground

Multi, NS 10, Direct, 790-1200 mm, B, li

Datenblatt

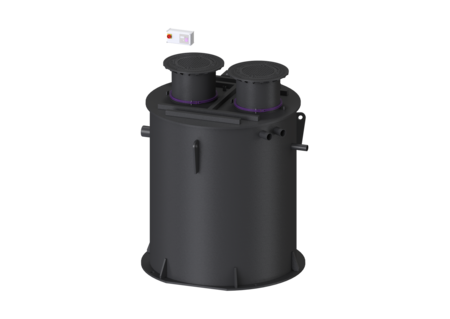

KESSEL Fettabscheider EasyClean ground Multi, bestehend aus Fettabscheider im Wickelrohr, Probenahme und Pumpstation, zum Einbau ins Erdreich, NS 10, Entsorgungsvariante Direct, Einbautiefe min. 790 mm, Belastungsklasse B 125 (EN 124), Fließrichtung links

Artikelnummer 96010.120B-DL
GTIN 4026092098516
Preisgruppe 60
Ausschreiben.de
Fettabscheider EasyClean ground Multi, NS 10, Direct, 790-1200 mm, B, li
Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Tauchpumpen werden über Führungsstangen in den Behälter eingebracht. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung: Entsorgungsart: manuell mit Saugschlauch Entsorgungseinrichtung: Entsorgungsanschluss Entsorgungsvariante: Direct Fließrichtung: links Nenngröße (NS): 10 Schredder-Mix-System: nein SonicControl: nein Tragfähigkeit (DIN 19901): E2 Abmessungen: Länge: 2.160 mm Breite: 2.505 mm Behälter/Grundkörper: Zulauf Anzahl: 1 ST Zulauf Nennweite (DN): 150 Zulauf Nennweite (DA): 160 mm Auslauf Anzahl: 1 ST Auslauf Nennweite (DN): 150 Auslauf Nennweite (DA): 160 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1.770 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1.500 mm Druckabgang (DN): 90 mm Druckabgang (DA): 90 mm Einbautiefe: 790 - 1.200 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 2.970 mm Lichte Weite Einstieg (LW): 600 mm Schachtsystem: Wickelrohrschacht Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: B 125 (EN 124) Höhe: 95 mm Dichtheit: geruchs- und tagwasserdicht Verriegelung: unverriegelt Abwasserinhalt: Abscheiderinhalt: 1.400 l Gesamtvolumen: 2.400 l Schlammfanginhalt: 1.000 l Speichermenge an Fett: 400 l Fettschichtdicke max.: 270 mm Fördereinrichtung: Pumpe: GTK 1300 Anzahl Pumpen: 1 Förderleistung max.: 57 m3/h Förderhöhe max.: 12,4 m Betriebsspannung: 400 V Netzfrequenz: 50 Hz Betriebsart: S3 - 30 % Leistung P1: 1,3 kW Leistung P2: 1 kW Drehzahl: 2.900 U/min Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Gewicht: 27 kg Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 2,5 A Schutzart Pumpe: IP 68 Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm2 Cos phi - Leistungsfaktor: 0,8 Isolationsklasse: H Steuerung: Schaltgerät: Comfort Betriebsspannung: 400 V Netzfrequenz: 50 Hz Selbstdiagnosesystem (SDS): ja Batteriepufferung: ja Mehrzeilige Displayanzeige: ja Logbuchfunktion: ja GSM-Schnittstelle: ja Potentialfreier Kontakt: ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Motorschutz Schalter: ja Schutzart Schaltgerät: IP 54 Art Niveauerfassung: hydrostatisch Instrument Niveauerfassung: Pegelsonde Alarmgeber: Pegelsonde
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  • Pumpe (ATTR-4): GTK 1300
  • Anzahl Pumpen (ATTR-181): 1
  • Typ Anschlussleitung Pumpe (ATTR-N2): H07RN8-F 6G 1,5 mm2
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-N3): 3 x C 16 A
  • Betriebsart (ATTR-10): S3 - 30 %
  • Leistung P1 (ATTR-F4): 1,3  Kilowatt
  • Leistung P2 (ATTR-F5): 1  Kilowatt
  • Drehzahl (ATTR-F2): 2.900  Umdrehungen/Minute
  • Betriebsspannung (ATTR-131): 400  Volt
  • Netzfrequenz (ATTR-N4): 50  Hertz
  • Nennstrom (ATTR-N5): 2,5  Ampere
  • Förderleistung max. (ATTR-F7): 57  Kubikmeter/Stunde
  • Förderhöhe max. (ATTR-F8): 12,4  Meter
  • Förderguttemperatur (dauerhaft) max. (ATTR-132): 40  Grad Celsius
  • Schutzklasse (ATTR-133): I
  • Schutzart Pumpe (ATTR-125): IP 68
  • Länge Netzanschlussleitung Pumpe (ATTR-11): 10  Meter
  • Gewicht (ATTR-191): 27  Kilogramm
  • Cos phi - Leistungsfaktor (ATTR-192): 0,8
  • Isolationsklasse (ATTR-193): H
  • Gewicht netto (ATTR-A3A): 1.220  Kilogramm
  • Speichermenge an Fett (ATTR-208): 400  Liter
  • Gesamtvolumen (ATTR-209): 2.400  Liter
  • Einbautiefe (T) von (ATTR-B2A): 790  Millimeter
  • Einbautiefe (T) bis (ATTR-B2B): 1.200  Millimeter
  • Schachtsystem (ATTR-B8): Wickelrohrschacht
  • Nenngröße (NS) (ATTR-197): 10
  • Entsorgungsvariante (ATTR-198): Direct
  • Entsorgungsart (ATTR-199): manuell mit Saugschlauch
  • Entsorgungseinrichtung (ATTR-200): Entsorgungsanschluss
  • Schredder-Mix-System (ATTR-201): nein
  • SonicControl (ATTR-202): nein
  • Fließrichtung (ATTR-249): links
  • Tragfähigkeit (DIN 19901) (ATTR-305): E2
  • Länge (ATTR-A6A): 2.160  Millimeter
  • Breite (ATTR-A6B): 2.505  Millimeter
  • Anzahl Packstücke (ATTR-321): 3
  • Schaltgerät (ATTR-S2): Comfort
  • Selbstdiagnosesystem (SDS) (ATTR-S5): ja
  • Batteriepufferung (ATTR-S6): ja
  • Mehrzeilige Displayanzeige (ATTR-S7): ja
  • Logbuchfunktion (ATTR-S8): ja
  • GSM-Schnittstelle (ATTR-S10): ja
  • Potentialfreier Kontakt (ATTR-S11): ja
  • Betriebsspannung (ATTR-S13): 400  Volt
  • Netzfrequenz (ATTR-S14): 50  Hertz
  • Schutzart Schaltgerät (ATTR-S4): IP 54
  • Alarmgeber (ATTR-S1): Pegelsonde
  • Art Niveauerfassung (ATTR-7A): hydrostatisch
  • Instrument Niveauerfassung (ATTR-7B): Pegelsonde
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-S17): 3 x C 16 A
  • Motorschutz Schalter (ATTR-172): ja
  • Abdeckungsart (ATTR-A21): Abdeckplatte
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Belastungsklasse (ATTR-A2B): B 125 (EN 124)
  • Dichtheit (ATTR-A2C): geruchs- und tagwasserdicht
  • Verriegelung (ATTR-A2D): unverriegelt
  • Abdeckung Material (ATTR-A2E): Grauguss
  • Höhe (ATTR-A2P): 95  Millimeter
  • Lichte Weite Einstieg (LW) (ATTR-B13): 600  Millimeter
  • Anschluss Zu-/Auslaufstutzen (ATTR-B14B): PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS
  • Zulauf Anzahl (ATTR-B1B): 1  Stück
  • Zulauf Nennweite (DN) (ATTR-B1CA): 150  Millimeter
  • Zulauf Nennweite (DA) (ATTR-B1CB): 160  Millimeter
  • Abstand Rohrsohle Zulauf zu Behälterboden (ATTR-B1D): 1.770  Millimeter
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Auslauf Nennweite (DN) (ATTR-B15CA): 150
  • Auslauf Nennweite (DA) (ATTR-B15CB): 160
  • Abstand Rohrsohle Auslauf zu Behälterboden (ATTR-B15D): 1.500  Millimeter
  • Druckabgang (DN) (ATTR-B17): 90  Millimeter
  • Druckabgang (DA) (ATTR-B18): 90  Millimeter
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 2.970  Millimeter
  • Schlammfanginhalt (ATTR-206): 1.000  Liter
  • Abscheiderinhalt (ATTR-207): 1.400  Liter
  • Gewicht brutto (ATTR-A3B): 1.262  Kilogramm
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abscheidetechnik
  • Produktart (M-ATTR-003): Fettabscheider
  • Produktfamilie (M-ATTR-004): EasyClean
  • Produktname (M-ATTR-005): EasyClean ground Multi
  • Volumen (ATTR-320): 19,2  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 3.420  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 2.500  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 2.250  Millimeter
  • Abmessungen (ATTR-323): SIEHE INTERNER VERMERK
  • Fettschichtdicke max. (ATTR-290): 270  Millimeter
  • Leistungserklärung (DOP) (ATTR-292): 009-220
  • Konformitätserklärung (ATTR-303): 009-221-C
  • Einbautiefe (ATTR-B2_VB): 790  Millimeter
