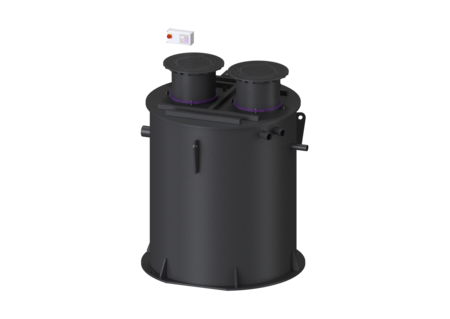

Fettabscheider EasyClean ground

Multi, NS 10, Standard, 790-1200 mm, B

96010.120B
96010.120B

KESSEL Fettabscheider EasyClean ground, Entsorgung Standard, NS 10,00, Belastungsklasse B 125, Einbau ins Erdreich, Einbautiefe 790 - 1200 mm, Entsorgungsart manuell mit Saugschlauch, Wickelrohrschacht, Alarmgeber mit Pegelsonde

  • Teleskopisches Aufsatzstück mit geruchsdichten Abdeckplatten in verschiedenen Lastklassen
  • Wasserdicht, beständig gegen aggressive Abwässer
  • Wartungsarmer Betrieb
Artikelnummer 96010.120B
GTIN 4026092098172
Preisgruppe 60
Preis Preis auf Anfrage

    Fettabscheider EasyClean ground Multi, NS 10, Standard, 790-1200 mm, B
    Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Die manuelle Entsorgung erfolgt bei geöffnetem Behälter. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Tauchpumpen werden über Führungsstangen in den Behälter eingebracht. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Schachtsystem: Wickelrohrschacht Entsorgungsvariante: Standard Schredder-Mix-System: nein Nenngröße (NS): 10,00 SonicControl: nein Entsorgungsart: manuell mit Saugschlauch Tragfähigkeit (DIN 19901): E2 Allgemeine Merkmale Einbausituation: Einbau ins Erdreich Abmessungen Gewicht netto: 1220 kg Gewicht brutto: 1262 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2970 mm Einbautiefe: 790 - 1200 mm Länge: 2160 mm Breite: 2505 mm Verpackungsmaß Länge: 3420 mm Verpackungsmaß Breite: 2500 mm Verpackungsmaß Höhe: 2250 mm Behälter/Grundkörper Druckabgang (DN): 90 Druckabgang (DA): 90 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1500 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1770 mm Auslauf Nennweite (DA): 160 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Höhe: 95 mm Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1400 l Fettschichtdicke max.: 270 mm Gesamtvolumen: 2400 l Schlammfanginhalt: 1000 l Speichermenge an Fett: 400 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Nennstrom: 2,5 A Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S3 - 30 % Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm² Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung 917411/G Anzeigen
    Inbetriebnahme und Einweisung für Fettabscheider 917415 Anzeigen
    Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider 917417 Anzeigen
      Bezeichnung Artikelnummer
    72300 Connect Pro Modul LTE für SG mit Connect Pro Schnittstelle 72300 Anzeigen
    72999 Connect Pro Modul LoRa für SG mit Connect Pro Schnittstelle 72999 Anzeigen
    917419.00 Direktentsorgung Entsorgungsanschluss rechts 917419.00 Anzeigen
    917419.50 Direktentsorgung Entsorgungsanschluss links 917419.50 Anzeigen
    917422B Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B 917422B Anzeigen
    917422D Entsorgungsschacht LW 400, erdverbaute Abscheider, D 917422D Anzeigen
    917821 Schichtdicken-Messgerät SonicControl, für Fettabscheider 917821 Anzeigen
    917823 Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau 917823 Anzeigen
    917871 Kabelverlängerung 10 m, für SonicControl Fettabscheider 917871 Anzeigen
    917872 Kabelverlängerung 20 m, für SonicControl Fettabscheider 917872 Anzeigen
    917873 Kabelverlängerung 30 m, für SonicControl Fettabscheider 917873 Anzeigen
      Bezeichnung Artikelnummer
    680002 Dichtung Rollring, DN 125 680002 Anzeigen
    680034 Batterie 9 V Block 680034 Anzeigen
    680053 Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
    680276 Klemmring für Aufsatzstücke d: 600 mm 680276 Anzeigen
    680278 Aushebeschlüssel für Abdeckplatten 680278 Anzeigen
    680323 Dichtung für Abdeckplatte verriegelt 680323 Anzeigen
    680324 Aufsatzstück d: 630 mm, tagwasserdicht 680324 Anzeigen
    680419 Klappengehäuse für Duo-Anlagen, mit 2 Absperrschiebern 680419 Anzeigen
    680597 Dichtung für Pumpenkralle, 2,5 Zoll 680597 Anzeigen
    680599 Pumpenkralle 2,5 Zoll, mit Dichtung 680599 Anzeigen
    680600 Pegelsonde mit Sondenklemme 680600 Anzeigen
    680603 Schutzrohr für Pegelsonde, geschlitzt 680603 Anzeigen
    680610 Austauschpumpe Aquadive GTK 1300 ohne Schwimmerschalter, 10 m 680610 Anzeigen
    680619 Schaltgerät Comfort Duo, 400 V, 2x2,5-4 A 680619 Anzeigen
    680729 Sondenklemme für Pegelsonde und Tauchglocke 680729 Anzeigen
    680783 Verbindungsschlauch mit Schellen 680783 Anzeigen
    860104 Dichtung d: 630 mm, ab 01/2015 860104 Anzeigen
    860119 Abdeckplatte Klasse B, Grauguss, mit Dichtung 860119 Anzeigen
    • Schaltgerät (schaltgeraet): Comfort
    • Einbausituation (einbausituation): Einbau ins Erdreich
    • Nenngröße (NS) (nenngroesse): 10
    • Belastungsklasse (belastungsklasse): B 125 (EN 124)
    • Einbautiefe (einbautiefe): 790  mm
    • (fliessrichtung):
