Fettabscheider EasyClean ground
Multi, NS 7, Standard, 720-960mm, D
KESSEL Fettabscheider EasyClean ground, Entsorgung Standard, NS 7,00, Belastungsklasse D 400, Einbau ins Erdreich, Einbautiefe 720 - 960 mm, Entsorgungsart manuell mit Saugschlauch, Wickelrohrschacht, Alarmgeber mit Pegelsonde
- Teleskopisches Aufsatzstück mit geruchsdichten Abdeckplatten in verschiedenen Lastklassen
- Wasserdicht, beständig gegen aggressive Abwässer
- Wartungsarmer Betrieb
Artikelnummer | 96007.80D |
---|---|
GTIN | 4026092098295 |
Preisgruppe | 60 |
Preis | Preis auf Anfrage |

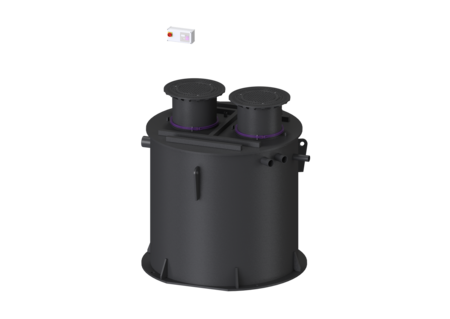

Fettabscheider EasyClean ground Multi, NS 7, Standard, 720-960mm, D
Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Die manuelle Entsorgung erfolgt bei geöffnetem Behälter. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Tauchpumpen werden über Führungsstangen in den Behälter eingebracht. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Schachtsystem: Wickelrohrschacht Entsorgungsvariante: Standard Schredder-Mix-System: nein Nenngröße (NS): 7,00 SonicControl: nein Entsorgungsart: manuell mit Saugschlauch Tragfähigkeit (DIN 19901): E2 Allgemeine Merkmale Einbausituation: Einbau ins Erdreich Abmessungen Gewicht netto: 1170 kg Gewicht brutto: 1224 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2560 mm Einbautiefe: 720 - 960 mm Länge: 2160 mm Breite: 2505 mm Verpackungsmaß Länge: 3400 mm Verpackungsmaß Breite: 2250 mm Verpackungsmaß Höhe: 2310 mm Behälter/Grundkörper Druckabgang (DN): 90 Druckabgang (DA): 90 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1330 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1600 mm Auslauf Nennweite (DA): 160 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Höhe: 95 mm Verriegelung: unverriegelt Belastungsklasse: D 400 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1440 l Fettschichtdicke max.: 195 mm Gesamtvolumen: 2140 l Schlammfanginhalt: 700 l Speichermenge an Fett: 280 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Nennstrom: 2,5 A Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S3 - 30 % Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm² Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Connect Pro Modul LTE für SG mit Connect Pro Schnittstelle | 72300 | Anzeigen | |
Connect Pro Modul LoRa für SG mit Connect Pro Schnittstelle | 72999 | Anzeigen | |
Direktentsorgung Entsorgungsanschluss rechts | 917419.00 | Anzeigen | |
Direktentsorgung Entsorgungsanschluss links | 917419.50 | Anzeigen | |
Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B | 917422B | Anzeigen | |
Entsorgungsschacht LW 400, erdverbaute Abscheider, D | 917422D | Anzeigen | |
Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen | |
Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau | 917823 | Anzeigen | |
Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen | |
Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen | |
Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Dichtung Rollring, DN 125 | 680002 | Anzeigen | |
Batterie 9 V Block | 680034 | Anzeigen | |
Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen | |
Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen | |
Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen | |
Dichtung für Abdeckplatte verriegelt | 680323 | Anzeigen | |
Aufsatzstück d: 630 mm, tagwasserdicht | 680324 | Anzeigen | |
Klappengehäuse für Duo-Anlagen, mit 2 Absperrschiebern | 680419 | Anzeigen | |
Dichtung für Pumpenkralle, 2,5 Zoll | 680597 | Anzeigen | |
Pumpenkralle 2,5 Zoll, mit Dichtung | 680599 | Anzeigen | |
Pegelsonde mit Sondenklemme | 680600 | Anzeigen | |
Schutzrohr für Pegelsonde, geschlitzt | 680603 | Anzeigen | |
Austauschpumpe Aquadive GTK 1300 ohne Schwimmerschalter, 10 m | 680610 | Anzeigen | |
Schaltgerät Comfort Duo, 400 V, 2x2,5-4 A | 680619 | Anzeigen | |
Sondenklemme für Pegelsonde und Tauchglocke | 680729 | Anzeigen | |
Verbindungsschlauch mit Schellen | 680783 | Anzeigen | |
Abdeckplatte LW 600 D400, verriegelt m. Dicht. | 681107 | Anzeigen | |
Dichtung d: 630 mm, ab 01/2015 | 860104 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Leistungserklärung | |
Konformitätserklärung |
- Schaltgerät (schaltgeraet): Comfort
- Einbausituation (einbausituation): Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 7
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Einbautiefe (einbautiefe): 720 mm
- (fliessrichtung):
