Fettabscheider EasyClean ground

Multi, NS 7, Standard, 790-1200 mm, B

KESSEL Fettabscheider EasyClean ground, Entsorgung Standard, NS 7, Belastungsklasse B 125, Einbau ins Erdreich, Einbautiefe 790 - 1200 mm, Entsorgungsart manuell mit Saugschlauch, Wickelrohrschacht, Alarmgeber mit Pegelsonde

  • Teleskopisches Aufsatzstück mit geruchsdichten Abdeckplatten in verschiedenen Lastklassen
  • Wasserdicht, beständig gegen aggressive Abwässer
  • Wartungsarmer Betrieb
Artikelnummer 96007.120B
GTIN 4026092098165
Preisgruppe 60
Preis Preis auf Anfrage

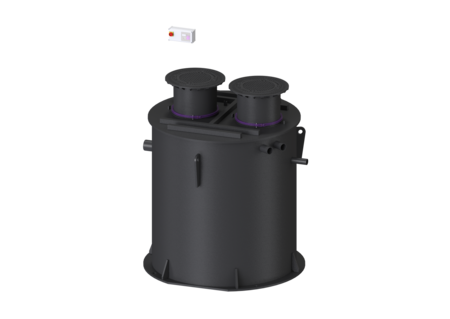

    Fettabscheider EasyClean ground Multi, NS 7, Standard, 790-1200 mm, B
    Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Die manuelle Entsorgung erfolgt bei geöffnetem Behälter. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Tauchpumpen werden über Führungsstangen in den Behälter eingebracht. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Schachtsystem: Wickelrohrschacht Entsorgungsvariante: Standard Schredder-Mix-System: nein Nenngröße (NS): 7 SonicControl: nein Entsorgungsart: manuell mit Saugschlauch Tragfähigkeit (DIN 19901): E2 Allgemeine Merkmale Einbausituation: Einbau ins Erdreich Abmessungen Gewicht netto: 1180 kg Gewicht brutto: 1234 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2800 mm Einbautiefe: 790 - 1200 mm Länge: 2160 mm Breite: 2505 mm Verpackungsmaß Länge: 3400 mm Verpackungsmaß Breite: 2250 mm Verpackungsmaß Höhe: 2550 mm Behälter/Grundkörper Druckabgang (DN): 90 Druckabgang (DA): 90 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1330 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1600 mm Auslauf Nennweite (DA): 160 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Höhe: 95 mm Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1440 l Fettschichtdicke max.: 195 mm Gesamtvolumen: 2140 l Schlammfanginhalt: 700 l Speichermenge an Fett: 280 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Nennstrom: 2,5 A Länge Netzanschlussleitung Pumpe: 10 m Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S3 - 30 % Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm² Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,5 A
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Connect Pro Modul LTE für SG mit Connect Pro Schnittstelle 72300 Anzeigen
    Connect Pro Modul LoRa für SG mit Connect Pro Schnittstelle 72999 Anzeigen
    Direktentsorgung Entsorgungsanschluss rechts 917419.00 Anzeigen
    Direktentsorgung Entsorgungsanschluss links 917419.50 Anzeigen
    Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B 917422B Anzeigen
    Entsorgungsschacht LW 400, erdverbaute Abscheider, D 917422D Anzeigen
    Schichtdicken-Messgerät SonicControl, für Fettabscheider 917821 Anzeigen
    Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau 917823 Anzeigen
    Kabelverlängerung 10 m, für SonicControl Fettabscheider 917871 Anzeigen
    Kabelverlängerung 20 m, für SonicControl Fettabscheider 917872 Anzeigen
    Kabelverlängerung 30 m, für SonicControl Fettabscheider 917873 Anzeigen
      Bezeichnung Artikelnummer
    Dichtung Rollring, DN 125 680002 Anzeigen
    Batterie 9 V Block 680034 Anzeigen
    Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
    Klemmring für Aufsatzstücke d: 600 mm 680276 Anzeigen
    Aushebeschlüssel für Abdeckplatten 680278 Anzeigen
    Dichtung für Abdeckplatte verriegelt 680323 Anzeigen
    Aufsatzstück d: 630 mm, tagwasserdicht 680324 Anzeigen
    Klappengehäuse für Duo-Anlagen, mit 2 Absperrschiebern 680419 Anzeigen
    Dichtung für Pumpenkralle, 2,5 Zoll 680597 Anzeigen
    Pumpenkralle 2,5 Zoll, mit Dichtung 680599 Anzeigen
    Pegelsonde mit Sondenklemme 680600 Anzeigen
    Schutzrohr für Pegelsonde, geschlitzt 680603 Anzeigen
    Austauschpumpe Aquadive GTK 1300 ohne Schwimmerschalter, 10 m 680610 Anzeigen
    Schaltgerät Comfort Duo, 400 V, 2x2,5-4 A 680619 Anzeigen
    Sondenklemme für Pegelsonde und Tauchglocke 680729 Anzeigen
    Verbindungsschlauch mit Schellen 680783 Anzeigen
    Dichtung d: 630 mm, ab 01/2015 860104 Anzeigen
    Abdeckplatte Klasse B, Grauguss, mit Dichtung 860119 Anzeigen
    • Schaltgerät (schaltgeraet): Comfort
    • Einbausituation (einbausituation): Einbau ins Erdreich
    • Nenngröße (NS) (nenngroesse): 7
    • Belastungsklasse (belastungsklasse): B 125 (EN 124)
    • Einbautiefe (einbautiefe): 790  mm
    • (fliessrichtung):
