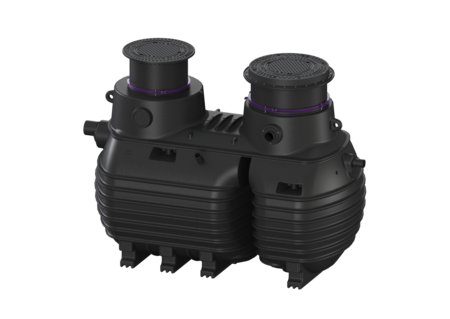

Fettabscheider EasyClean ground

Multi, Direct-R, NS 7, T 120 mm, D 400

96007-DR-120D
96007-DR-120D
96007-DR-120D
Datenblatt

KESSEL Fettabscheider EasyClean ground, Entsorgung Direct, NS 7, Belastungsklasse D 400, Einbautiefe 845 - 1070 mm, Entsorgungsart manuell mit Saugschlauch, Fließrichtung rechts, Zisterne

    • geruchsarme und saubere Entsorgung
    • definierte Entsorgungsstelle
    • vollständige Entleerung des Abscheiders
    Artikelnummer 96007-DR-120D
    GTIN 4026092109878
    Preisgruppe 60
      Ausschreiben.de

      Fettabscheider EasyClean ground Multi, Direct-R, NS 7, T 120 mm, D 400

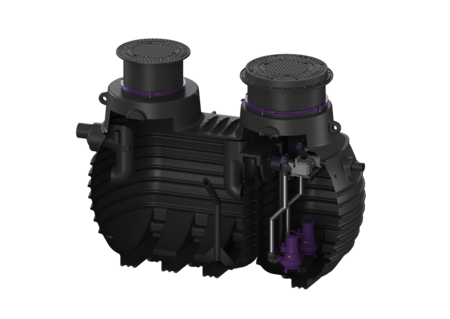

      Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Fließrichtung: rechts Schachtsystem: Zisterne Entsorgungsvariante: Direct Nenngröße (NS): 7 Entsorgungsart: manuell mit Saugschlauch Abmessungen Grundwasserbeständigkeit ab Unterkante Bodenteil: 1800 mm Einbautiefe: 845 - 1070 mm Einbringmaß Länge: 3210 mm Länge: 2990 mm Breite: 1670 mm Höhe Druckstutzen: 1310 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1250 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: unverriegelt Belastungsklasse: D 400 (EN 124) Abwasserinhalt Abscheiderinhalt: 1785 l Fettschichtdicke max.: 115 mm Gesamtvolumen: 2485 l Schlammfanginhalt: 700 l Speichermenge an Fett: 280 l Fördereinrichtung Pumpe: GTK 1300 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 (20m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Einkanalrad Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 2,5 A Steuerung Motorschutz Schalter: ja Instrument Niveauerfassung: Pegelsonde Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja
        Bezeichnung Artikelnummer
        Bezeichnung Artikelnummer
      80220.20 Einbau und Anschluss Elektrokomp. Fettabscheider 80220.20 Anzeigen
      917411/G Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung 917411/G Anzeigen
      917415 Inbetriebnahme und Einweisung für Fettabscheider 917415 Anzeigen
      917417 Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider 917417 Anzeigen
        Bezeichnung Artikelnummer
        Bezeichnung Artikelnummer
      • Nenngröße (NS) (nenngroesse): 7
      • Belastungsklasse (belastungsklasse): D 400 (EN 124)
      • Einbautiefe (einbautiefe): 845  mm
      • Fließrichtung (fliessrichtung): rechts
