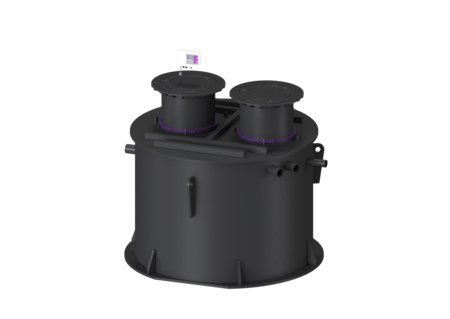

Fettabscheider EasyClean ground

Multi, NS 4, Direct, 720-960 mm, D, li

Datenblatt

KESSEL Fettabscheider EasyClean ground Multi, bestehend aus Fettabscheider im Wickelrohr, Probenahme und Pumpstation, zum Einbau ins Erdreich, NS 4, Entsorgungsvariante Direct, Einbautiefe min. 720 mm, Belastungsklasse D 400 (EN 124), Fließrichtung links

Artikelnummer 96004.80D-DL
GTIN 4026092098523
Preisgruppe 60
Ausschreiben.de
Fettabscheider EasyClean ground Multi, NS 4, Direct, 720-960 mm, D, li
Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Tauchpumpen werden über Führungsstangen in den Behälter eingebracht. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung: Entsorgungsart: manuell mit Saugschlauch Entsorgungseinrichtung: Entsorgungsanschluss Entsorgungsvariante: Direct Fließrichtung: links Nenngröße (NS): 4 Schredder-Mix-System: nein SonicControl: nein Tragfähigkeit (DIN 19901): E2 Abmessungen: Länge: 2.160 mm Breite: 2.505 mm Behälter/Grundkörper: Zulauf Anzahl: 1 ST Zulauf Nennweite (DN): 100 Zulauf Nennweite (DA): 110 mm Auslauf Anzahl: 1 ST Auslauf Nennweite (DN): 100 Auslauf Nennweite (DA): 110 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1.125 mm Abstand Rohrsohle Auslauf zu Behälterboden: 830 mm Druckabgang (DN): 90 mm Druckabgang (DA): 90 mm Einbautiefe: 720 - 960 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 2.085 mm Lichte Weite Einstieg (LW): 600 mm Schachtsystem: Wickelrohrschacht Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: D 400 (EN 124) Höhe: 95 mm Dichtheit: geruchs- und tagwasserdicht Verriegelung: unverriegelt Abwasserinhalt: Abscheiderinhalt: 1.000 l Gesamtvolumen: 1.400 l Schlammfanginhalt: 400 l Speichermenge an Fett: 160 l Fettschichtdicke max.: 110 mm Fördereinrichtung: Pumpe: GTK 1300 Anzahl Pumpen: 1 Förderleistung max.: 57 m3/h Förderhöhe max.: 12,4 m Betriebsspannung: 400 V Netzfrequenz: 50 Hz Betriebsart: S3 - 30 % Leistung P1: 1,3 kW Leistung P2: 1 kW Drehzahl: 2.900 U/min Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Gewicht: 27 kg Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 2,5 A Schutzart Pumpe: IP 68 Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm2 Cos phi - Leistungsfaktor: 0,8 Isolationsklasse: H Steuerung: Schaltgerät: Comfort Betriebsspannung: 400 V Netzfrequenz: 50 Hz Selbstdiagnosesystem (SDS): ja Batteriepufferung: ja Mehrzeilige Displayanzeige: ja Logbuchfunktion: ja GSM-Schnittstelle: ja Potentialfreier Kontakt: ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Motorschutz Schalter: ja Schutzart Schaltgerät: IP 54 Art Niveauerfassung: hydrostatisch Instrument Niveauerfassung: Pegelsonde Alarmgeber: Pegelsonde
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  • Pumpe (ATTR-4): GTK 1300
  • Anzahl Pumpen (ATTR-181): 1
  • Typ Anschlussleitung Pumpe (ATTR-N2): H07RN8-F 6G 1,5 mm2
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-N3): 3 x C 16 A
  • Betriebsart (ATTR-10): S3 - 30 %
  • Leistung P1 (ATTR-F4): 1,3  Kilowatt
  • Leistung P2 (ATTR-F5): 1  Kilowatt
  • Drehzahl (ATTR-F2): 2.900  Umdrehungen/Minute
  • Betriebsspannung (ATTR-131): 400  Volt
  • Netzfrequenz (ATTR-N4): 50  Hertz
  • Nennstrom (ATTR-N5): 2,5  Ampere
  • Förderleistung max. (ATTR-F7): 57  Kubikmeter/Stunde
  • Förderhöhe max. (ATTR-F8): 12,4  Meter
  • Förderguttemperatur (dauerhaft) max. (ATTR-132): 40  Grad Celsius
  • Schutzklasse (ATTR-133): I
  • Schutzart Pumpe (ATTR-125): IP 68
  • Länge Netzanschlussleitung Pumpe (ATTR-11): 10  Meter
  • Gewicht (ATTR-191): 27  Kilogramm
  • Cos phi - Leistungsfaktor (ATTR-192): 0,8
  • Isolationsklasse (ATTR-193): H
  • Gewicht netto (ATTR-A3A): 1.060  Kilogramm
  • Speichermenge an Fett (ATTR-208): 160  Liter
  • Gesamtvolumen (ATTR-209): 1.400  Liter
  • Einbautiefe (T) von (ATTR-B2A): 720  Millimeter
  • Einbautiefe (T) bis (ATTR-B2B): 960  Millimeter
  • Schachtsystem (ATTR-B8): Wickelrohrschacht
  • Nenngröße (NS) (ATTR-197): 4
  • Entsorgungsvariante (ATTR-198): Direct
  • Entsorgungsart (ATTR-199): manuell mit Saugschlauch
  • Entsorgungseinrichtung (ATTR-200): Entsorgungsanschluss
  • Schredder-Mix-System (ATTR-201): nein
  • SonicControl (ATTR-202): nein
  • Fließrichtung (ATTR-249): links
  • Tragfähigkeit (DIN 19901) (ATTR-305): E2
  • Länge (ATTR-A6A): 2.160  Millimeter
  • Breite (ATTR-A6B): 2.505  Millimeter
  • Anzahl Packstücke (ATTR-321): 3
  • Schaltgerät (ATTR-S2): Comfort
  • Selbstdiagnosesystem (SDS) (ATTR-S5): ja
  • Batteriepufferung (ATTR-S6): ja
  • Mehrzeilige Displayanzeige (ATTR-S7): ja
  • Logbuchfunktion (ATTR-S8): ja
  • GSM-Schnittstelle (ATTR-S10): ja
  • Potentialfreier Kontakt (ATTR-S11): ja
  • Betriebsspannung (ATTR-S13): 400  Volt
  • Netzfrequenz (ATTR-S14): 50  Hertz
  • Schutzart Schaltgerät (ATTR-S4): IP 54
  • Alarmgeber (ATTR-S1): Pegelsonde
  • Art Niveauerfassung (ATTR-7A): hydrostatisch
  • Instrument Niveauerfassung (ATTR-7B): Pegelsonde
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-S17): 3 x C 16 A
  • Motorschutz Schalter (ATTR-172): ja
  • Abdeckungsart (ATTR-A21): Abdeckplatte
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Belastungsklasse (ATTR-A2B): D 400 (EN 124)
  • Dichtheit (ATTR-A2C): geruchs- und tagwasserdicht
  • Verriegelung (ATTR-A2D): unverriegelt
  • Abdeckung Material (ATTR-A2E): Grauguss
  • Höhe (ATTR-A2P): 95  Millimeter
  • Lichte Weite Einstieg (LW) (ATTR-B13): 600  Millimeter
  • Anschluss Zu-/Auslaufstutzen (ATTR-B14B): PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS
  • Zulauf Anzahl (ATTR-B1B): 1  Stück
  • Zulauf Nennweite (DN) (ATTR-B1CA): 100  Millimeter
  • Zulauf Nennweite (DA) (ATTR-B1CB): 110  Millimeter
  • Abstand Rohrsohle Zulauf zu Behälterboden (ATTR-B1D): 1.125  Millimeter
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Auslauf Nennweite (DN) (ATTR-B15CA): 100
  • Auslauf Nennweite (DA) (ATTR-B15CB): 110
  • Abstand Rohrsohle Auslauf zu Behälterboden (ATTR-B15D): 830  Millimeter
  • Druckabgang (DN) (ATTR-B17): 90  Millimeter
  • Druckabgang (DA) (ATTR-B18): 90  Millimeter
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 2.085  Millimeter
  • Schlammfanginhalt (ATTR-206): 400  Liter
  • Abscheiderinhalt (ATTR-207): 1.000  Liter
  • Gewicht brutto (ATTR-A3B): 1.114  Kilogramm
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abscheidetechnik
  • Produktart (M-ATTR-003): Fettabscheider
  • Produktfamilie (M-ATTR-004): EasyClean
  • Produktname (M-ATTR-005): EasyClean ground Multi
  • Herkunftsland (ATTR-322): DE
  • Volumen (ATTR-320): 14,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 3.400  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 2.250  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 1.835  Millimeter
  • Abmessungen (ATTR-323): SIEHE INTERNER VERMERK
  • Fettschichtdicke max. (ATTR-290): 110  Millimeter
  • Leistungserklärung (DOP) (ATTR-292): 009-220
  • Konformitätserklärung (ATTR-303): 009-221-C
  • Einbautiefe (ATTR-B2_VB): 720  Millimeter
