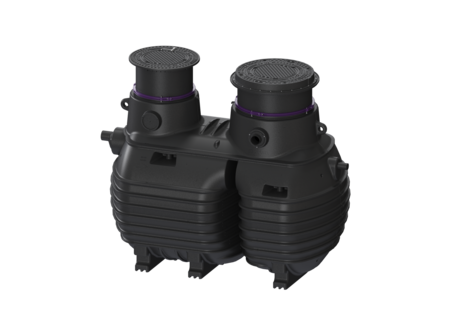

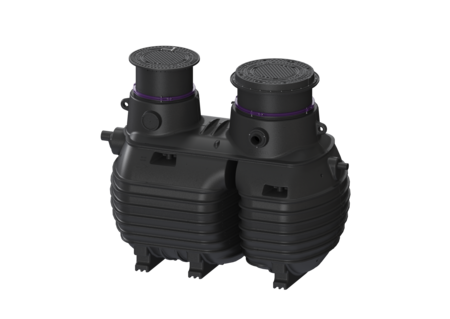

Fettabscheider EasyClean ground
Multi, Standard, NS 4, T 120 mm, B125
KESSEL Fettabscheider EasyClean ground, Entsorgung Standard, NS 4, Belastungsklasse B 125, Einbau ins Erdreich, Einbautiefe 830 - 1050 mm, Entsorgungsart manuell mit Saugschlauch, Zisterne
- Teleskopisches Aufsatzstück mit geruchsdichten Abdeckplatten in verschiedenen Lastklassen
- Wasserdicht, beständig gegen aggressive Abwässer
- Wartungsarmer Betrieb
| Artikelnummer | 96004-G-120B |
|---|---|
| GTIN | 4026092109687 |
| Preisgruppe | 60 |
Fettabscheider EasyClean ground Multi, Standard, NS 4, T 120 mm, B125

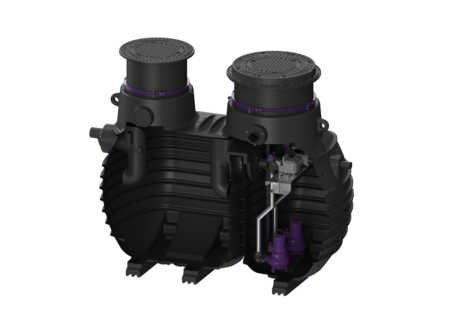

Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Die manuelle Entsorgung erfolgt bei geöffnetem Behälter. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Schachtsystem: Zisterne Entsorgungsvariante: Standard Nenngröße (NS): 4 Entsorgungsart: manuell mit Saugschlauch Allgemeine Merkmale Einbausituation: Einbau ins Erdreich Abmessungen Grundwasserbeständigkeit ab Unterkante Bodenteil: 1800 mm Einbautiefe: 830 - 1050 mm Einbringmaß Länge: 2890 mm Länge: 2690 mm Breite: 1670 mm Höhe Druckstutzen: 1310 mm Behälter/Grundkörper Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1260 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 1600 l Fettschichtdicke max.: 80 mm Gesamtvolumen: 2000 l Schlammfanginhalt: 400 l Speichermenge an Fett: 160 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 (20m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Einkanalrad Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 2,5 A Steuerung Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Anschlusstyp: Direktanschluss GSM-Schnittstelle: ja Logbuchfunktion: ja Batteriepufferung: ja
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Einbau und Anschluss Elektrokomp. Fettabscheider | 80220.20 | Anzeigen |
 | Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung | 917411/G | Anzeigen |
 | Inbetriebnahme und Einweisung für Fettabscheider | 917415 | Anzeigen |
| Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider | 917417 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 4
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 830 mm
- (fliessrichtung):
