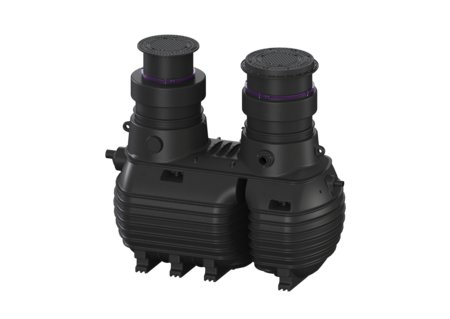

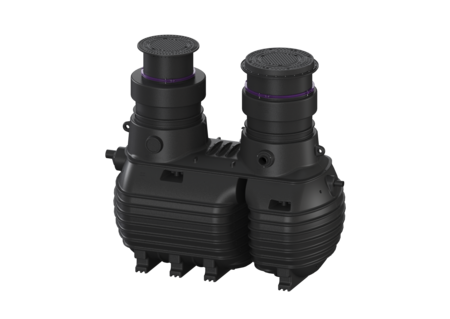

Fettabscheider EasyClean ground

Multi, Direct-L, NS 4, T 170 mm, B 125

96004-DL-170B
96004-DL-170B
96004-DL-170B
Datenblatt

KESSEL Fettabscheider EasyClean ground, Entsorgung Direct, NS 4, Belastungsklasse B 125, Einbau ins Erdreich, Einbautiefe 1130 - 1600 mm, Entsorgungsart manuell mit Saugschlauch, Fließrichtung links, Zisterne

  • geruchsarme und saubere Entsorgung
  • definierte Entsorgungsstelle
  • vollständige Entleerung des Abscheiders
Artikelnummer 96004-DL-170B
GTIN 4026092109953
Preisgruppe 60
    Ausschreiben.de

    Fettabscheider EasyClean ground Multi, Direct-L, NS 4, T 170 mm, B 125

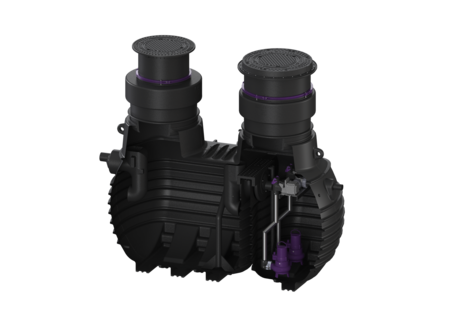

    Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Fließrichtung: links Schachtsystem: Zisterne Entsorgungsvariante: Direct Nenngröße (NS): 4 Entsorgungsart: manuell mit Saugschlauch Allgemeine Merkmale Einbausituation: Einbau ins Erdreich Abmessungen Grundwasserbeständigkeit ab Unterkante Bodenteil: 1800 mm Einbautiefe: 1130 - 1600 mm Einbringmaß Länge: 3210 mm Länge: 2690 mm Breite: 1670 mm Höhe Druckstutzen: 1310 mm Behälter/Grundkörper Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1260 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 2085 l Fettschichtdicke max.: 115 mm Gesamtvolumen: 2485 l Schlammfanginhalt: 400 l Speichermenge an Fett: 160 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 (20m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Einkanalrad Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 2,5 A Steuerung Alarmgeber: Pegelsonde Art Niveauerfassung: hydrostatisch Anschlusstyp: Direktanschluss Batteriepufferung: ja
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    80220.20 Einbau und Anschluss Elektrokomp. Fettabscheider 80220.20 Anzeigen
    917411/G Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung 917411/G Anzeigen
    917415 Inbetriebnahme und Einweisung für Fettabscheider 917415 Anzeigen
    917417 Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider 917417 Anzeigen
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    • Einbausituation (einbausituation): Einbau ins Erdreich
    • Nenngröße (NS) (nenngroesse): 4
    • Belastungsklasse (belastungsklasse): B 125 (EN 124)
    • Einbautiefe (einbautiefe): 1.130  mm
    • Fließrichtung (fliessrichtung): links
