Fettabscheider EasyClean ground

NS 2, Auto Mix, 760-1200 mm, A/B

93002/120B-DSP-TS
93002/120B-DSP-TS

KESSEL Fettabscheider EasyClean ground, Entsorgung Auto Mix, NS 2,00, Belastungsklasse B 125, Einbau ins Erdreich, Einbautiefe 760 - 1200 mm, Entsorgungsart automatisches Reinigungssystem, SPF 300 IP68, Verriegelung unverriegelt

  • Programmgesteuerte Spüleinrichtung
  • Individualisierung über Schaltgerät möglich
  • Wartungsarmer Betrieb
Artikelnummer 93002/120B-DSP-TS
Preisgruppe 60
Preis 16.927,40  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Fettabscheider EasyClean ground NS 2, Auto Mix, 760-1200 mm, A/B

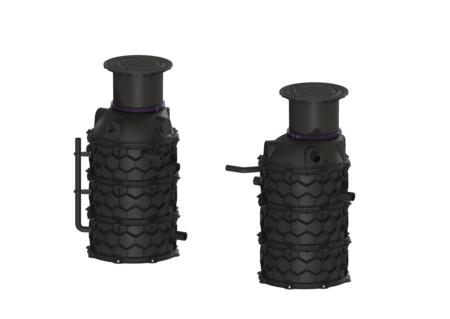

Der Abscheider für fetthaltiges Abwasser zum Einbau ins Erdreich besteht aus einem Fettabscheider sowie einem Technikschacht. Die zweiteilige Anlage aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang sowie einer integrierten Probenahmeeinrichtung ausgestattet. Der Zugang für Reinigungs- und Wartungsarbeiten ist über Revisionsöffnungen möglich mit Aufsatzstücken aus Kunststoff zum stufenlosen Höhen- und Niveauausgleich. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung erfolgt dabei über eine außenliegende, überflutbare Pumpe, die in einem separaten Technikschacht verbaut ist und mit einem Absperrschieber vom Behälter getrennt werden kann. Für die geruchsneutrale manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Das Schaltgerät mit einer Kabellänge von 10 m ist werkseitig im Technikschacht verbaut. Über eine Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Die Fülleinrichtung und Magnetventile müssen bauseitig in einem trockenen Raum installiert werden. Die Verbindungen zwischen Fettabscheider und Technikschacht sowie die Leerrohre und Verbindungen sind bauseitig zu erstellen. (siehe Verbindungs- und Anschlussset 917421). Bei Belastungsklasse D ist bauseits eine Lastverteilungsplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Hinweis Einbau: Erdeinbau frostfreie Tiefe 1200 mm Absperreinrichtung: ja Entsorgungsvariante: Auto Mix Schredder-Mix-System: ja Schauglas: nein Nenngröße (NS): 2,00 SonicControl: nein Entsorgungseinrichtung: Entsorgungsanschluss Fülleinrichtung nach DIN 1988: ja Entsorgungsart: automatisches Reinigungssystem Wasserversorgung: 2 Magnetventile 1" Probenahmeeinrichtung: Typ NBG Tragfähigkeit (DIN 19901): E2 Allgemeine Merkmale Material: PE Norm: EN 1825: 2004 Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss Abmessungen Gewicht netto: 440 kg Gewicht brutto: 460 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Durchmesser: 648 mm Länge max.: 2790 mm Einbautiefe: 760 - 1200 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Einbringmaß Länge: 1425 mm Einbringmaß Breite: 1235 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 845 mm Abstand Rohrsohle Zulauf zu Behälterboden: 955 mm Auslauf Nennweite (DA): 110 mm Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 370 l Gesamtvolumen: 570 l Schlammfanginhalt: 200 l Speichermenge an Fett: 120 l Fördereinrichtung Pumpe: SPF 300 IP68 Anzahl Pumpen: 1 Gewicht Pumpe: 44 kg Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung 917411/G Anzeigen
Inbetriebnahme und Einweisung für Fettabscheider 917415 Anzeigen
Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider 917417 Anzeigen
  Bezeichnung Artikelnummer
72300 Connect Pro Modul LTE für SG mit Connect Pro Schnittstelle 72300 Anzeigen
72999 Connect Pro Modul LoRa für SG mit Connect Pro Schnittstelle 72999 Anzeigen
9151010B Probenahmeschacht LW 1000, DN 100, Klasse B 9151010B Anzeigen
915880B Probenahmeschacht LW 400, DN 100/150, Klasse B 915880B Anzeigen
915882B Probenahmeschacht DN 150, Klasse B 915882B Anzeigen
917419.00 Direktentsorgung Entsorgungsanschluss rechts 917419.00 Anzeigen
917419.50 Direktentsorgung Entsorgungsanschluss links 917419.50 Anzeigen
917422B Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B 917422B Anzeigen
917422D Entsorgungsschacht LW 400, erdverbaute Abscheider, D 917422D Anzeigen
917821 Schichtdicken-Messgerät SonicControl, für Fettabscheider 917821 Anzeigen
917823 Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau 917823 Anzeigen
917871 Kabelverlängerung 10 m, für SonicControl Fettabscheider 917871 Anzeigen
917872 Kabelverlängerung 20 m, für SonicControl Fettabscheider 917872 Anzeigen
917873 Kabelverlängerung 30 m, für SonicControl Fettabscheider 917873 Anzeigen
  Bezeichnung Artikelnummer
  • Schaltgerät (schaltgeraet): ja
  • Material (material): PE
  • Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungsanschluss
  • Einbausituation (einbausituation): Einbau ins Erdreich
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Schredder-Mix-System (schredder_mix_system): ja
  • Nenngröße (NS) (nenngroesse): 2
  • Belastungsklasse (belastungsklasse): B 125 (EN 124)
  • Einbautiefe (einbautiefe): 760  mm
  • Gesamtvolumen (gesamtvolumen): 570  l
