Probenahmeschacht
DN 200, Klasse D
Datenblatt

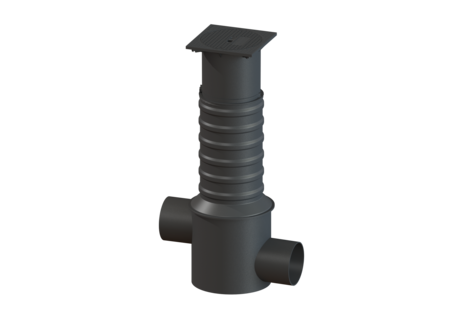

Probenahmeschacht LW 450 für Abscheideanlagen, zum Einbau ins Erdreich, leerlaufend, wasserdicht, beständig gegen aggressive Abwässer. Minimale Einbautiefe erreichbar durch Absägen. Fließrichtung: gerade Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich.
| Artikelnummer | 915883D |
|---|---|
| GTIN | 4026092048573 |
| Preisgruppe | 60 |
Ausschreiben.de
Probenahmeschacht DN 200, Klasse D
Probenahmeschacht LW 450 für Abscheideanlagen, zum Einbau ins Erdreich, leerlaufend, wasserdicht, beständig gegen aggressive Abwässer. Minimale Einbautiefe erreichbar durch Absägen. Fließrichtung: gerade Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich. Allgemeine Merkmale: Material: PE Farbe: schwarz Abmessungen: Länge: 730 mm Behälter/Grundkörper: Zulauf Nennweite (DN): 200 mm Zulauf Nennweite (DA): 200 mm Auslauf Nennweite (DN): 200 mm Auslauf Nennweite (DA): 200 mm Abstand Rohrsohle Zulauf zu Behälterboden: 205 mm Einbautiefe: 450 - 1300 mm Lichte Weite Behälter (LW): 450 Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: D 400 (EN 124) Dichtheit: geruchs- und tagwasserdicht Gefällesprung: 160 mm
Probenahmeschacht DN 200, Klasse D
Probenahmeschacht LW 450 für Abscheideanlagen, zum Einbau ins Erdreich, leerlaufend, wasserdicht, beständig gegen aggressive Abwässer. Minimale Einbautiefe erreichbar durch Absägen. Fließrichtung: gerade Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich. Allgemeine Merkmale: Material: PE Farbe: schwarz Abmessungen: Länge: 730 mm Behälter/Grundkörper: Zulauf Nennweite (DN): 200 mm Zulauf Nennweite (DA): 200 mm Auslauf Nennweite (DN): 200 mm Auslauf Nennweite (DA): 200 mm Abstand Rohrsohle Zulauf zu Behälterboden: 205 mm Einbautiefe: 450 - 1300 mm Lichte Weite Behälter (LW): 450 Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: D 400 (EN 124) Dichtheit: geruchs- und tagwasserdicht Gefällesprung: 160 mm
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Abdeckplatte Klasse D, Grauguss | 680313 |
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung |
- Material (ATTR-101):
PE
- Einbautiefe (ATTR-B2_VB): 450 Millimeter
- Belastungsklasse (ATTR-A2B): D 400 (EN 124)
- Zulauf Nennweite (DN) (ATTR-B1CA): 200 Millimeter
- Zulauf Nennweite (DA) (ATTR-B1CB): 200 Millimeter
- Auslauf Nennweite (DN) (ATTR-B15CA): 200 Millimeter
- Auslauf Nennweite (DA) (ATTR-B15CB): 200 Millimeter
- Gefällesprung (ATTR-176): 160 Millimeter
- Abdeckung Material (ATTR-A2E): Grauguss
- Abdeckungsart (ATTR-A21): Abdeckplatte
- Lichte Weite Behälter (LW) (ATTR-B14): 450
- Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
- Abdeckung Farbe (ATTR-A2A): schwarz
- Dichtheit (ATTR-A2C): geruchs- und tagwasserdicht
- Abstand Rohrsohle Zulauf zu Behälterboden (ATTR-B1D): 205 Millimeter
- Länge (ATTR-A6A): 730 Millimeter
- Volumen (ATTR-320): 0,7 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 700 Millimeter
- Verpackungsmaß Breite (ATTR-326): 800 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 1.200 Millimeter
- Abmessungen (ATTR-323): 700X800X1320MM
- Anzahl Packstücke (ATTR-321): 1
- Fabrikat (M-ATTR-001): KESSEL
- Farbe (ATTR-102): schwarz
- Gewicht netto (ATTR-A3A): 48 Kilogramm
- Gewicht brutto (ATTR-A3B): 54 Kilogramm
