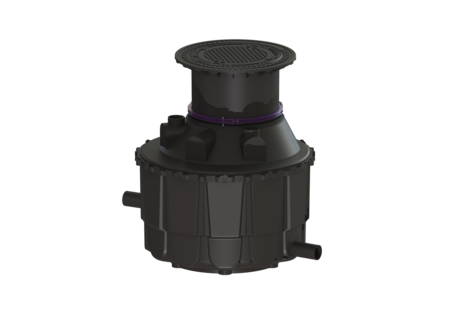

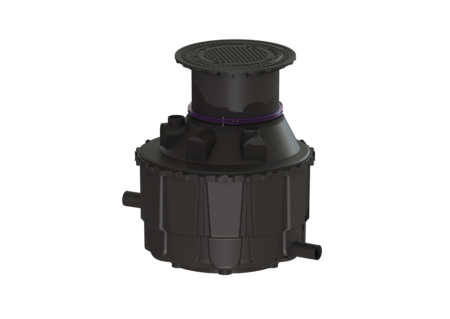

Probenahmeschacht
Typ München, DN 100, Klasse B
Datenblatt
Probenahmeschacht zum Einbau ins Erdreich, leerlaufend, Zu- und Auslauf zum Anschluss an SML-Rohr nach DIN 19522, Aufsatzstück mit Klemmring, inklusive Aushebeschlüssel
| Artikelnummer | 915761/120B-1000 |
|---|---|
| GTIN | 4026092066669 |
| Preisgruppe | 60 |
Ausschreiben.de
Probenahmeschacht Typ München, DN 100, Klasse B
Probenahmeschacht zum Einbau ins Erdreich, leerlaufend, Zu- und Auslauf zum Anschluss an SML-Rohr nach DIN 19522, Aufsatzstück mit Klemmring, inklusive Aushebeschlüssel Allgemeine Merkmale: Material: PE-HD Farbe: schwarz Abmessungen: Länge: 1.600 mm Behälter/Grundkörper: Zulauf Nennweite (DN): 100 mm Auslauf Nennweite (DN): 100 mm Abstand Rohrsohle Zulauf zu Behälterboden: 275 mm Abstand Rohrsohle Auslauf zu Behälterboden: 100 mm Einbautiefe: 880 - 1330 mm Lichte Weite Behälter (LW): 1.200 Lichte Weite Einstieg (LW): 610 Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: B 125 (EN 124) Dichtheit: geruchsdicht Gefällesprung: 160 mm
Probenahmeschacht Typ München, DN 100, Klasse B
Probenahmeschacht zum Einbau ins Erdreich, leerlaufend, Zu- und Auslauf zum Anschluss an SML-Rohr nach DIN 19522, Aufsatzstück mit Klemmring, inklusive Aushebeschlüssel Allgemeine Merkmale: Material: PE-HD Farbe: schwarz Abmessungen: Länge: 1.600 mm Behälter/Grundkörper: Zulauf Nennweite (DN): 100 mm Auslauf Nennweite (DN): 100 mm Abstand Rohrsohle Zulauf zu Behälterboden: 275 mm Abstand Rohrsohle Auslauf zu Behälterboden: 100 mm Einbautiefe: 880 - 1330 mm Lichte Weite Behälter (LW): 1.200 Lichte Weite Einstieg (LW): 610 Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: B 125 (EN 124) Dichtheit: geruchsdicht Gefällesprung: 160 mm
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Katalogseite | |
|---|---|
| CAD Zeichnung |
- Material (ATTR-101): PE-HD
- Einbautiefe (ATTR-B2_VB): 880 Millimeter
- Belastungsklasse (ATTR-A2B): B 125 (EN 124)
- Zulauf Nennweite (DN) (ATTR-B1CA): 100 Millimeter
- Auslauf Nennweite (DN) (ATTR-B15CA): 100 Millimeter
- Gefällesprung (ATTR-176): 160 Millimeter
- Abdeckung Material (ATTR-A2E): Grauguss
- Abdeckungsart (ATTR-A21): Abdeckplatte
- Lichte Weite Behälter (LW) (ATTR-B14): 1.200
- Abstand Rohrsohle Auslauf zu Behälterboden (ATTR-B15D): 100 Millimeter
- Lichte Weite Einstieg (LW) (ATTR-B13): 610
- Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
- Abdeckung Farbe (ATTR-A2A): schwarz
- Dichtheit (ATTR-A2C): geruchsdicht
- Abstand Rohrsohle Zulauf zu Behälterboden (ATTR-B1D): 275 Millimeter
- Länge (ATTR-A6A): 1.600 Millimeter
- Volumen (ATTR-320): 2,3 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 1.550 Millimeter
- Verpackungsmaß Breite (ATTR-326): 1.310 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 1.155 Millimeter
- Abmessungen (ATTR-323): 1550X1310X1155
- Anzahl Packstücke (ATTR-321): 1
- Fabrikat (M-ATTR-001): KESSEL
- Farbe (ATTR-102): schwarz
- Herkunftsland (ATTR-322): DE
- Gewicht netto (ATTR-A3A): 115 Kilogramm
- Gewicht brutto (ATTR-A3B): 115 Kilogramm
