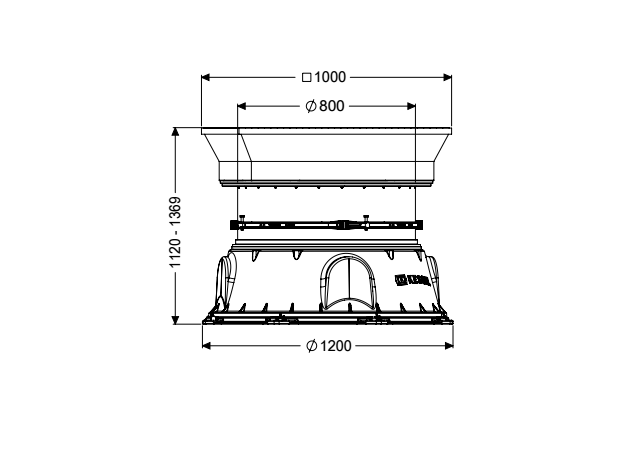

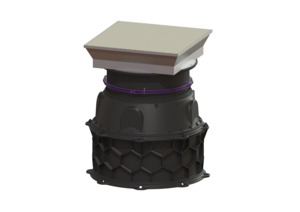

Schachtmodul LW 1000 Erdreich

Zugang LW 800, 1120-1369 mm, Klasse D

Datenblatt

Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden.

  • Modular aufbaubar mit einfachen Verbindungssegmenten und 250 und 500 mm hohen Zwischenstücken
  • Innovative Wabenstruktur
  • Einbau im Grundwasser bis 3000 mm
  • ideal zum Anbohren bis DN 150
  • auftriebssicher
  • Teleskopisches Aufsatzstück in LW 600 und LW 800 von Klasse K 3 bis Klasse D verfügbar
Artikelnummer 8740160
GTIN 4026092070260
Preisgruppe 3
Ausschreiben.de
Schachtmodul LW 1000 Erdreich Zugang LW 800, 1120-1369 mm, Klasse D
Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Ausführung: WU-Flansch: ohne Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) Allgemeine Merkmale: Farbe: schwarz Norm: EN 13598-2 Zulassung: Z-42.1-527 Abmessungen: Länge: 1.200 mm Breite: 1.200 mm Behälter/Grundkörper: Zulauf max. Anbohrung (DN): 150 mm Einbautiefe: 1.120 - 1.369 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Lichte Weite Behälter (LW): 1.000 mm Lichte Weite Einstieg (LW): 800 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte eckig Abdeckung Material: Edelstahl Belastungsklasse: D 400 (EN 124) Länge: 1.096 mm Breite: 1.005 mm Höhe: 245 mm Dichtheit: tagwasserdicht Oberfläche: rutschhemmend Verriegelung: verriegelt

Einbauvideo

Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Dichtung für Zwischenstück 680125
Zwischenstück 500 mm, für Schachtmodul LW 1000 680371
Verbindungsbolzen-Set 10 Stück 680373
Dichtung für Schachtmodul LW 1000 680375
Steighilfe für Schachtmodul 680376
Schachtkonus LW 800 Zugang Schachtmodul 680430
Klemmring für Aufsatzstücke d: 800 mm 680568
Dichtung für Rohrdurchführung, DN 70 850116
Dichtung für Rohrdurchführung, DN 100 850117
Aufsatzstück, Abdeckplatte eckig LW 800, Klasse D 8740180
  • NDOP (ATTR-304): 009-071
  • Herkunftsland (ATTR-322): DE
  • Länge (ATTR-A6A): 1.200  Millimeter
  • Breite (ATTR-A6B): 1.200  Millimeter
  • Volumen (ATTR-320): 3,2  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 1.200  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 1.200  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 2.200  Millimeter
  • Abmessungen (ATTR-323): 1200X1200X2200MM
  • Anzahl Packstücke (ATTR-321): 0
  • WU-Flansch (ATTR-166): ohne
  • Lichte Weite Einstieg (LW) (ATTR-B13): 800  Millimeter
  • Lichte Weite Behälter (LW) (ATTR-B14): 1.000  Millimeter
  • Zulauf max. Anbohrung (DN) (ATTR-B1E): 150  Millimeter
  • Einbautiefe (ATTR-B2_VB): 1.120  Millimeter
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 3.000  Millimeter
  • Abdeckungsart (ATTR-A21): Abdeckplatte eckig
  • Belastungsklasse (ATTR-A2B): D 400 (EN 124)
  • Dichtheit (ATTR-A2C): tagwasserdicht
  • Verriegelung (ATTR-A2D): verriegelt
  • Abdeckung Material (ATTR-A2E): Edelstahl
  • Oberfläche (ATTR-A2F): rutschhemmend
  • Länge (ATTR-A2M): 1.096  Millimeter
  • Breite (ATTR-A2N): 1.005  Millimeter
  • Höhe (ATTR-A2P): 245  Millimeter
  • Gewicht netto (ATTR-A3A): 198,1  Kilogramm
  • Gewicht brutto (ATTR-A3B): 218,1  Kilogramm
  • Farbe (ATTR-102): schwarz
  • Norm (ATTR-9): EN 13598-2
  • Zulassung (ATTR-A5): Z-42.1-527
  • Fremdüberwachung (ATTR-A8): SKZ
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Auslieferungszustand (ATTR-189): in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert)
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Technikträger
  • Produktart (M-ATTR-003): Schachtmodul
  • Produktfamilie (M-ATTR-004): Technikschacht
  • Produktname (M-ATTR-005): Technikschacht
