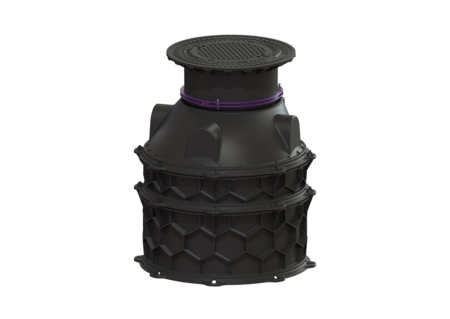

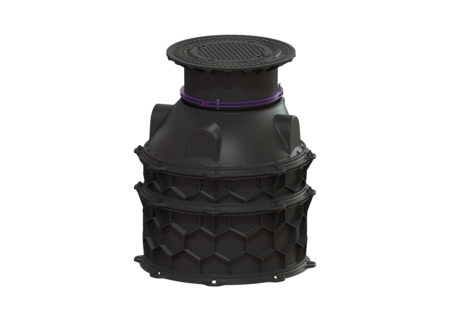

Schachtmodul LW 1000 Bodenplatte

Zugang LW 600, 2880-3129 mm, Klasse A/B

KESSEL Schachtmodul LW 1000 Bodenplatte, Einbau ins Erdreich, Einbautiefe 2880 - 3129 mm, Lichte Weite Einstieg (LW) 600 mm, Belastungsklasse B 125

  • Modular aufbaubar mit einfachen Verbindungssegmenten und 250 und 500 mm hohen Zwischenstücken
  • Innovative Wabenstruktur
  • Einbau im Grundwasser bis 3000 mm
Artikelnummer 8740060
GTIN 4026092065754
Preisgruppe 60
Preis 3.806,00  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

    Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2880-3129 mm, Klasse A/B
    Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Allgemeine Merkmale Farbe: schwarz Material: PE-HD Norm: EN 13598-2 Einbausituation: Einbau ins Erdreich Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) Zulassung: Z-42.1-527 Abmessungen Gewicht netto: 194 kg Gewicht brutto: 227 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 2880 - 3129 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Breite: 1200 mm Länge: 1200 mm Verpackungsmaß Breite: 1200 mm Verpackungsmaß Höhe: 2200 mm Verpackungsmaß Länge: 2400 mm Behälter/Grundkörper Zulauf max. Anbohrung (DN): 150 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte rund Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Breite: 648 mm Abdeckung Höhe: 95 mm Abdeckung Länge: 648 mm Oberfläche: Grauguss Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: tagwasserdicht

    Einbauvideo

    Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

    In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Dichtung für Zwischenstück 680125 Anzeigen
    Klemmring für Aufsatzstücke d: 600 mm 680276 Anzeigen
    Dichtung für Abdeckplatte verriegelt 680323 Anzeigen
    Zwischenstück 250 mm, für Schachtmodul LW 1000 680370 Anzeigen
    Zwischenstück 500 mm, für Schachtmodul LW 1000 680371 Anzeigen
    Verbindungsbolzen-Set 10 Stück 680373 Anzeigen
    Dichtung für Schachtmodul 680374 Anzeigen
    Steighilfe für Schachtmodul 680376 Anzeigen
    Schachtkonus LW 600 Zugang Schachtmodul 680431 Anzeigen
    Dichtung für Rohrdurchführung, DN 70 850116 Anzeigen
    Dichtung für Rohrdurchführung, DN 100 850117 Anzeigen
    Abdeckplatte Klasse B, Grauguss 860118 Anzeigen
    CAD Zeichnung
    Zulassung
    Prüfberichte und Zertifikate
    • Einbausituation (einbausituation): Einbau ins Erdreich
    • Fremdüberwachung (fremdueberwachung): SKZ
    • Abdeckungsart (abdeckungsart): Abdeckplatte rund
    • Belastungsklasse (belastungsklasse): B 125 (EN 124)
    • Einbautiefe (einbautiefe): 2.880  mm
    • Gewicht brutto (gewicht_brutto): 227  kg
    • Oberfläche (oberflaeche): Grauguss
