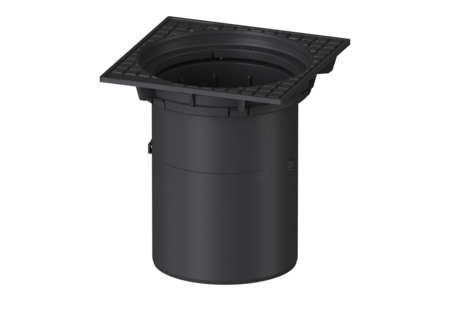

Aufsatzstück

höhenverstellbar, Klasse D

Datenblatt

Das Aufsatzstück aus Kunststoff ist passend für Schachtsysteme LW 400 und ist mit einem Klemmring sowie einer Einhängung für Schlammeimer ausgestattet. Stufenlos höhenverstellbar um 440 mm. Bei Einbau in Fahrstraßen, Parkflächen und vergleichbar befestigten Verkehrsflächen für LKW-Fahrverkehr (Klasse D), ist das Aufsatzstück mit einer ca. 15 cm starken armierten Trageplatte mit mind. 0,80 x 0,80 m aus Beton B35 bauseitig zu unterfüttern. Die konkrete Ausführung der Betonplatte muss entsprechend den örtlichen Gegebenheiten statisch berechnet sein. Ein Standard Schal- und Bewehrungsplan kann zur Verfügung gestellt werden.

  • Mit passenden Grundkörpern variabel kombinierbar
Artikelnummer 850121
GTIN 4026092003077
Preisgruppe 60
Ausschreiben.de
Aufsatzstück höhenverstellbar, Klasse D
Das Aufsatzstück aus Kunststoff ist passend für Schachtsysteme LW 400 und ist mit einem Klemmring sowie einer Einhängung für Schlammeimer ausgestattet. Stufenlos höhenverstellbar um 440 mm. Bei Einbau in Fahrstraßen, Parkflächen und vergleichbar befestigten Verkehrsflächen für LKW-Fahrverkehr (Klasse D), ist das Aufsatzstück mit einer ca. 15 cm starken armierten Trageplatte mit mind. 0,80 x 0,80 m aus Beton B35 bauseitig zu unterfüttern. Die konkrete Ausführung der Betonplatte muss entsprechend den örtlichen Gegebenheiten statisch berechnet sein. Ein Standard Schal- und Bewehrungsplan kann zur Verfügung gestellt werden. Ausführung: System: 400 Abmessungen: Länge: 450 mm Breite: 450 mm Höhe: 450 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckung Farbe: schwarz Belastungsklasse: D 400 (EN 124) Oberfläche: erodiert Rost: Rahmen Länge: 450 mm Rahmen Breite: 450 mm Aufsatzstück Material: Kunststoff
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Abdeckplatte Klasse D, Grauguss 680313
Schlitzrost rund, d: 395 mm, Grauguss 850137
  • Aufsatzstück Material (ATTR-231): Kunststoff
  • Herkunftsland (ATTR-322): DE
  • Länge (ATTR-A6A): 450  Millimeter
  • Breite (ATTR-A6B): 450  Millimeter
  • Höhe (ATTR-A6C): 450  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 450  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 450  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 460  Millimeter
  • Abmessungen (ATTR-323): 450X450X460MM
  • Anzahl Packstücke (ATTR-321): 1
  • Rahmen Länge (ATTR-111B): 450  Millimeter
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Rahmen Breite (ATTR-111C): 450  Millimeter
  • Belastungsklasse (ATTR-A2B): D 400 (EN 124)
  • Oberfläche (ATTR-A2F): erodiert
  • Gewicht netto (ATTR-A3A): 16  Kilogramm
  • Gewicht brutto (ATTR-A3B): 16  Kilogramm
  • System (ATTR-244): 400
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Aufsatzstück Hof-/Regenablauf
  • Produktfamilie (M-ATTR-004): Hof-/Regenablauf
