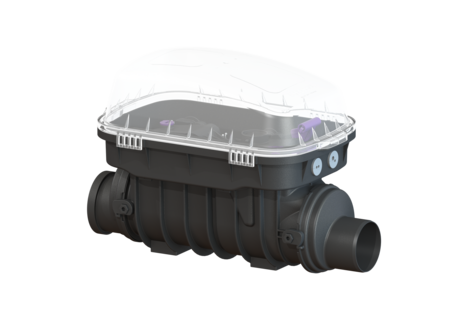

Rückstauverschluss Staufix SWA

DN 100, freiliegend

73100.10
73100.10

KESSEL Rückstauverschluss Staufix SWA, Abwasser fäkalienfrei, Nennweite (DN) 100, freiliegende Abwasserleitung, Abdeckungsart Schutzhaube, 2 mechanische Rückstauklappen, Außendurchmesser (DA) 110 mm, Verriegelung Klipverschluss

  • Einfaches Umrüsten zu Staufix FKA oder Pumpfix F
  • Schnelle, einfache und werkzeuglose Wartung
  • Als Komplettset oder Modulset erhältlich
Artikelnummer 73100.10
GTIN 4026092003909
Preisgruppe 30
Preis 644,00  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauverschluss Staufix SWA DN 100, freiliegend
Der Premium-Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Ausführung Notverschluss: ja Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: installationsfertig Rückstauschutz: Typ 2 Abmessungen Gewicht netto: 8,28 kg Gewicht brutto: 9,8 kg Gefällesprung: 9 mm Länge: 642 mm Breite: 350 mm Höhe: 422 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: Schutzhaube Abdeckung Material: Kunststoff Abdeckung Farbe: transparent Abdeckung Breite: 350 mm Abdeckung Höhe: 165 mm Abdeckung Länge: 542 mm Verriegelung: Klipverschluss
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
80093 Umrüstsatz Staufix FKA DN 100-200, ab 01/2011, 5 m Kabel 80093 Anzeigen
80097 Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, freiliegend 80097 Anzeigen
  Bezeichnung Artikelnummer
680101 Klappenhalter für motorische und mechanische Klappe 680101 Anzeigen
70214 Prüftrichter mit Dichtung 70214 Anzeigen
70318 Dichtungsset für geteilte Verriegelungsdeckel 70318 Anzeigen
80013 Verriegelungsdeckel Staufix SWA Zulaufseite 80013 Anzeigen
80014 Verriegelungsdeckel Staufix SWA Auslaufseite 80014 Anzeigen
80041 Einschiebeteil mit mechanischer Klappe, Klappenhalter 80041 Anzeigen
83031 Schutzhaube transparent 83031 Anzeigen
83032 Aufsatzstück zur Anbringung einer Schutzhaube 83032 Anzeigen
83081 Spitzende DN 100, mit Dichtung 83081 Anzeigen
83085 Muffe DN 100, mit Dichtung 83085 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte und Zertifikate
Leistungserklärung
Konformitätserklärung
  • Nennweite (DN) (nennweite): 100
  • Abdeckung Material (abdeckung_material): Kunststoff
  • TÜV Prüfzeichen (pruefzeichen): ID 1111242698
  • Einbausituation (einbausituation): freiliegende Abwasserleitung
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Länge (laenge): 642  mm
  • Breite (breite): 350  mm
  • Rückstauschutz (rueckstauschutz): Typ 2
