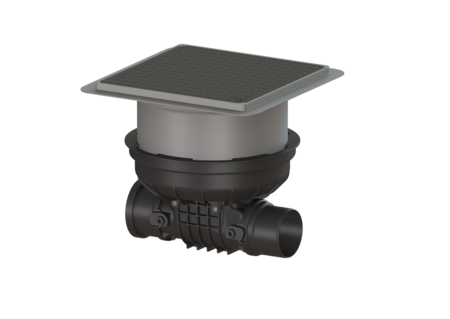

Rückstauverschluss Staufix

DN 100, Bodenplatte, schwarz, Typ 2

Datenblatt

Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden.

  • Optionale Rattenschutzklappe für zusätzliche Sicherheit
  • Flexibler Einbau, verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
  • Alternativ auch als Modulset erhältlich
Artikelnummer 730100.10S
GTIN 4026092076361
Preisgruppe 10
Ausschreiben.de
Rückstauverschluss Staufix DN 100, Bodenplatte, schwarz, Typ 2
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Ausführung: Edelstahlklappe als Rattenschutz: nein Abdichtungsart: Abdichtung im Verbund (DIN 18534) Notverschluss: ja Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Farbe: schwarz Norm: EN 13564 Abmessungen: Länge: 444 mm Breite: 444 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 287 - 410 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: L 15 (EN 1253-1) Länge: 366 mm Breite: 366 mm Dichtheit: tagwasserdicht Verriegelung: Lock & Lift Gefällesprung: 8 mm
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Fernsignalgeber zur opt./akust. Meldung bei Rückstau 72222
Funkempfänger als Schaltsteckdose 72223
Verlängerungsstück vertiefter Einbau, mit Flansch 830070
Verlängerungsstück vertiefter Einbau, Flansch/Gegenflansch 830073
Verlängerungsstück Bodenplatte, für WU-Beton 830075
  Bezeichnung Artikelnummer
Batterie 3 V für Control Unit 680665
Dichtung Deckeldichtung für Staufix DN 90-110 686112
Dichtung für Abdeckplatte, System 330 mm 686114
Dichtung Lippendichtung, System 330 mm 686115
Prüftrichter mit Dichtung 70214
Rückstauklappe DN 100 70231
Einschiebeteil DN 100, mit Dichtung 70241
Verriegelungsdeckel DN 90-100, mit Notverschluss 72229
Abdeckplatte befliesbar, tagwasserdicht 830052
Spitzende DN 100 830100
Muffe DN 100 830101
  • Rückstauschutz (ATTR-151): Typ 2
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Herkunftsland (ATTR-322): DE
  • Nennweite (DN) (ATTR-118): 100
  • Außendurchmesser (DA) (ATTR-147): 110
  • Einbautiefe (ATTR-B2_VB): 287  Millimeter
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
  • Länge (ATTR-A6A): 444  Millimeter
  • Breite (ATTR-A6B): 444  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 750  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 750  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 586  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 486  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 496  Millimeter
  • Abmessungen (ATTR-323): 586X486X496MM
  • Anzahl Packstücke (ATTR-321): 1
  • Abdeckungsart (ATTR-A21): Abdeckplatte
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Dichtheit (ATTR-A2C): tagwasserdicht
  • Verriegelung (ATTR-A2D): Lock & Lift
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • Länge (ATTR-A2M): 366  Millimeter
  • Breite (ATTR-A2N): 366  Millimeter
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Notverschluss (ATTR-153): ja
  • Edelstahlklappe als Rattenschutz (ATTR-155): nein
  • Gewicht netto (ATTR-A3A): 6,5  Kilogramm
  • Gewicht brutto (ATTR-A3B): 9,9  Kilogramm
  • Norm (ATTR-9): EN 13564
  • CE Kennzeichnung (ATTR-A5B): ja
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Fremdüberwachung (ATTR-A8): LGA
  • Leistungserklärung (DOP) (ATTR-292): 009-009
  • Sicherungsstrategie (ATTR-311): Zentralabsicherung
  • Abwasserart (ATTR-6): fäkalienfrei
  • Position zum Kanal (ATTR-309): Gefälle zum Kanal
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Farbe (ATTR-102): schwarz
  • Hinweis Abwasserart (ATTR-187): Länderspezifische Vorgaben zum Anwendungsbereich können abweichen
  • Gefällesprung (ATTR-176): 8  Millimeter
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Rückstauverschlüsse
  • Produktart (M-ATTR-003): Rückstauverschluss
  • Produktfamilie (M-ATTR-004): Staufix
  • Produktname (M-ATTR-005): Staufix
  • Belastungsklasse (ATTR-A2B): L 15 (EN 1253-1)
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 3  Millimeter
