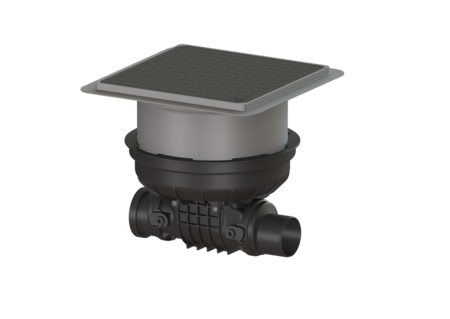

Rückstauverschluss Staufix
DN 90, Bodenplatte, schwarz, Typ 2
Datenblatt
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden.
- Optionale Rattenschutzklappe für zusätzliche Sicherheit
- Flexibler Einbau, verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
- Alternativ auch als Modulset erhältlich
| Artikelnummer | 730090.10S |
|---|---|
| GTIN | 4026092076309 |
| Preisgruppe | 10 |
Ausschreiben.de
Rückstauverschluss Staufix DN 90, Bodenplatte, schwarz, Typ 2
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Ausführung: Edelstahlklappe als Rattenschutz: nein Abdichtungsart: Abdichtung im Verbund (DIN 18534) Notverschluss: ja Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 90 Außendurchmesser (DA): 90 Farbe: schwarz Norm: EN 13564 Abmessungen: Länge: 444 mm Breite: 444 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 287 - 410 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: L 15 (EN 1253-1) Länge: 366 mm Breite: 366 mm Dichtheit: tagwasserdicht Verriegelung: Lock & Lift Gefällesprung: 8 mm
Rückstauverschluss Staufix DN 90, Bodenplatte, schwarz, Typ 2
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Ausführung: Edelstahlklappe als Rattenschutz: nein Abdichtungsart: Abdichtung im Verbund (DIN 18534) Notverschluss: ja Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 90 Außendurchmesser (DA): 90 Farbe: schwarz Norm: EN 13564 Abmessungen: Länge: 444 mm Breite: 444 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 287 - 410 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: L 15 (EN 1253-1) Länge: 366 mm Breite: 366 mm Dichtheit: tagwasserdicht Verriegelung: Lock & Lift Gefällesprung: 8 mm
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Batterie 3 V für Control Unit | 680665 | |
|
Dichtung Deckeldichtung für Staufix DN 90-110 | 686112 | |
|
Dichtung für Abdeckplatte, System 330 mm | 686114 | |
|
Dichtung Lippendichtung, System 330 mm | 686115 | |
|
Prüftrichter mit Dichtung | 70214 | |
|
Rückstauklappe DN 100 | 70231 | |
|
Einschiebeteil DN 100, mit Dichtung | 70241 | |
|
Verriegelungsdeckel DN 90-100, mit Notverschluss | 72229 | |
|
Abdeckplatte befliesbar, tagwasserdicht | 830052 | |
|
Spitzende DN 90 | 83090 | |
|
Muffe DN 90 | 83091 |
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Leistungserklärung |
- Rückstauschutz (ATTR-151): Typ 2
- Einbausituation (ATTR-1):
Einbau in die Bodenplatte
- Herkunftsland (ATTR-322): DE
- Nennweite (DN) (ATTR-118):
90
- Außendurchmesser (DA) (ATTR-147): 90
- Einbautiefe (ATTR-B2_VB): 287 Millimeter
- Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
- Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
- Länge (ATTR-A6A): 444 Millimeter
- Breite (ATTR-A6B): 444 Millimeter
- Aussparungsmaß Länge (ATTR-160): 750 Millimeter
- Aussparungsmaß Breite (ATTR-161): 750 Millimeter
- Volumen (ATTR-320): 0,1 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 586 Millimeter
- Verpackungsmaß Breite (ATTR-326): 486 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 496 Millimeter
- Abmessungen (ATTR-323): 586X486X496MM
- Anzahl Packstücke (ATTR-321): 1
- Abdeckungsart (ATTR-A21): Abdeckplatte
- Abdeckung Farbe (ATTR-A2A): schwarz
- Dichtheit (ATTR-A2C): tagwasserdicht
- Verriegelung (ATTR-A2D): Lock & Lift
- Abdeckung Material (ATTR-A2E):
Kunststoff
- Länge (ATTR-A2M): 366 Millimeter
- Breite (ATTR-A2N): 366 Millimeter
- Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
- Notverschluss (ATTR-153): ja
- Edelstahlklappe als Rattenschutz (ATTR-155): nein
- Gewicht netto (ATTR-A3A): 6,4 Kilogramm
- Gewicht brutto (ATTR-A3B): 9 Kilogramm
- Norm (ATTR-9): EN 13564
- CE Kennzeichnung (ATTR-A5B):
ja
- Mechanische Rückstauklappen (ATTR-154): 2
- Fremdüberwachung (ATTR-A8): LGA
- Leistungserklärung (DOP) (ATTR-292): 009-009
- Sicherungsstrategie (ATTR-311):
Zentralabsicherung
- Abwasserart (ATTR-6):
fäkalienfrei
- Position zum Kanal (ATTR-309):
Gefälle zum Kanal
- Funktion bei Rückstau (ATTR-312):
Schützt bei Rückstau
- Farbe (ATTR-102): schwarz
- Hinweis Abwasserart (ATTR-187): Länderspezifische Vorgaben zum Anwendungsbereich können abweichen
- Gefällesprung (ATTR-176): 8 Millimeter
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Rückstauverschlüsse
- Produktart (M-ATTR-003): Rückstauverschluss
- Produktfamilie (M-ATTR-004): Staufix
- Produktname (M-ATTR-005): Staufix
- Belastungsklasse (ATTR-A2B): L 15 (EN 1253-1)
- Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 3 Millimeter
