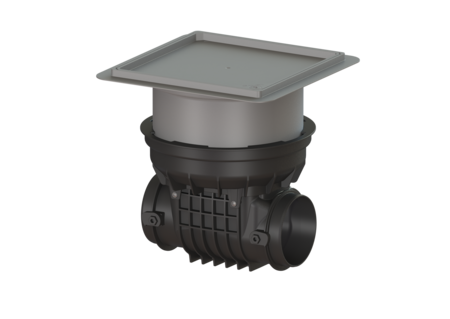

Grundkörper Staufix Typ 2
DN 125-200, Bodenplatte, befliesbar
Datenblatt
Der Grundkörper Staufix für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Spitzende und Muffe in der benötigten Dimension sind optional erhältlich. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden.
- Einfaches Umrüsten zu StaufixControl
- Flexibler Einbau
- Verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
- Alternativ auch als Komplettset erhältlich
| Artikelnummer | 730000.15X |
|---|---|
| GTIN | 4026092076286 |
| Preisgruppe | 10 |
Ausschreiben.de
Grundkörper Staufix Typ 2 DN 125-200, Bodenplatte, befliesbar
Der Grundkörper Staufix für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Spitzende und Muffe in der benötigten Dimension sind optional erhältlich. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Einbausituation: Einbau in die Bodenplatte Ausführung: Edelstahlklappe als Rattenschutz: nein Abdichtungsart: Abdichtung im Verbund (DIN 18534) Notverschluss: ja Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): - Hinweis Nennweite: Hydraulik entspricht DN 150 Farbe: schwarz Norm: EN 13564 Abmessungen: Länge: 444 mm Breite: 444 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 341 - 464 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Bodenbelaghöhe max.: 16 mm Belastungsklasse: K 3 (EN 1253-1) Länge: 368 mm Breite: 368 mm Höhe: 48 mm Dichtheit: tagwasserdicht Verriegelung: verriegelt Gefällesprung: 8 mm
Grundkörper Staufix Typ 2 DN 125-200, Bodenplatte, befliesbar
Der Grundkörper Staufix für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Spitzende und Muffe in der benötigten Dimension sind optional erhältlich. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Einbausituation: Einbau in die Bodenplatte Ausführung: Edelstahlklappe als Rattenschutz: nein Abdichtungsart: Abdichtung im Verbund (DIN 18534) Notverschluss: ja Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): - Hinweis Nennweite: Hydraulik entspricht DN 150 Farbe: schwarz Norm: EN 13564 Abmessungen: Länge: 444 mm Breite: 444 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 341 - 464 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Bodenbelaghöhe max.: 16 mm Belastungsklasse: K 3 (EN 1253-1) Länge: 368 mm Breite: 368 mm Höhe: 48 mm Dichtheit: tagwasserdicht Verriegelung: verriegelt Gefällesprung: 8 mm
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Batterie 3 V für Control Unit | 680665 | |
|
Dichtung Deckeldichtung für Staufix, DN 125-200 | 686113 | |
|
Dichtung für Abdeckplatte, System 330 mm | 686114 | |
|
Dichtung Lippendichtung, System 330 mm | 686115 | |
|
Prüftrichter mit Dichtung | 70214 | |
|
Rückstauklappe DN 125/150 | 70232 | |
|
Einschiebeteil DN 125/150, mit Dichtung | 70242 | |
|
Verriegelungsdeckel DN125-200, mit Notverschluss | 72230 | |
|
Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 |
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung |
- Rückstauschutz (ATTR-151): Typ 2
- Einbausituation (ATTR-1):
Einbau in die Bodenplatte
- Herkunftsland (ATTR-322): DE
- Nennweite (DN) (ATTR-118): -
- Hinweis Nennweite (ATTR-118B): Hydraulik entspricht DN 150
- Einbautiefe (ATTR-B2_VB): 341 Millimeter
- Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
- Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
- Länge (ATTR-A6A): 444 Millimeter
- Breite (ATTR-A6B): 444 Millimeter
- Aussparungsmaß Länge (ATTR-160): 750 Millimeter
- Aussparungsmaß Breite (ATTR-161): 750 Millimeter
- Volumen (ATTR-320): 0,1 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 586 Millimeter
- Verpackungsmaß Breite (ATTR-326): 486 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 496 Millimeter
- Abmessungen (ATTR-323): 586X486X496MM
- Anzahl Packstücke (ATTR-321): 1
- Abdeckungsart (ATTR-A21): befliesbare Abdeckplatte
- Dichtheit (ATTR-A2C): tagwasserdicht
- Verriegelung (ATTR-A2D): verriegelt
- Abdeckung Material (ATTR-A2E):
Kunststoff
- Bodenbelaghöhe max. (ATTR-A2L): 16 Millimeter
- Länge (ATTR-A2M): 368 Millimeter
- Breite (ATTR-A2N): 368 Millimeter
- Höhe (ATTR-A2P): 48 Millimeter
- Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
- Notverschluss (ATTR-153): ja
- Edelstahlklappe als Rattenschutz (ATTR-155): nein
- Gewicht netto (ATTR-A3A): 7,1 Kilogramm
- Gewicht brutto (ATTR-A3B): 9,7 Kilogramm
- Norm (ATTR-9): EN 13564
- CE Kennzeichnung (ATTR-A5B):
ja
- Mechanische Rückstauklappen (ATTR-154): 2
- Fremdüberwachung (ATTR-A8): LGA
- Farbe (ATTR-102): schwarz
- Hinweis Abwasserart (ATTR-187): Länderspezifische Vorgaben zum Anwendungsbereich können abweichen
- Gefällesprung (ATTR-176): 8 Millimeter
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Rückstauverschlüsse
- Produktart (M-ATTR-003): Grundkörper
- Produktfamilie (M-ATTR-004): Staufix
- Produktname (M-ATTR-005): Staufix
- Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
- Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 3.000 Millimeter
