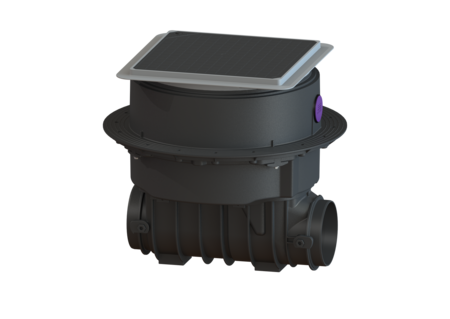

Rückstauverschluss Staufix SWA

ohne Stutzen, Bodenplatte, schwarz

Datenblatt

Der Premium-Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden.

  • Einfaches Umrüsten zu Staufix FKA oder Pumpfix F
  • Schnelle, einfache und werkzeuglose Wartung
  • Als Komplettset oder Modulset erhältlich
Artikelnummer 73000.10S
GTIN 4026092053843
Preisgruppe 30
Ausschreiben.de
Rückstauverschluss Staufix SWA ohne Stutzen, Bodenplatte, schwarz
Der Premium-Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Ausführung: Abdichtungsart: Abdichtung im Verbund (DIN 18534) Notverschluss: ja Auslieferungszustand: Modulbausatz zur bauseitigen Montage Rückstauschutz: Typ 2 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Farbe: schwarz Norm: EN 13564 Abmessungen: Länge: 486 mm Breite: 590 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 486 - 640 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Grundkörper: Stutzen Ausführung: optional Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: L 15 (EN 1253-1) Länge: 366 mm Breite: 366 mm Dichtheit: tagwasserdicht Verriegelung: Lock & Lift Gefällesprung: 9 mm
  Bezeichnung Artikelnummer
Spitzende DN 100, mit Dichtung 83081
Spitzende DN 125, mit Dichtung 83082
Spitzende DN 150, mit Dichtung 83083
Spitzende DN 200, mit Dichtung 83084
Muffe DN 100, mit Dichtung 83085
Muffe DN 125, mit Dichtung 83086
Muffe DN 150, mit Dichtung 83087
Muffe DN 200, mit Dichtung 83088
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Umrüstsatz Staufix FKA DN 100-200, ab 01/2011, 5 m Kabel 80093
Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, Bodenplatte 80098
Verlängerungsstück H: 200 mm 83070
Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073
Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075
  Bezeichnung Artikelnummer
Klappenhalter für motorische und mechanische Klappe 680101
Dichtung für Aufsatzstück, ab 07/2014 680150
Dichtung für Abdeckplatte, System 330 mm 686114
Prüftrichter mit Dichtung 70214
Dichtungsset für geteilte Verriegelungsdeckel 70318
Verriegelungsdeckel Staufix SWA Zulaufseite 80013
Verriegelungsdeckel Staufix SWA Auslaufseite 80014
Einschiebeteil mit mechanischer Klappe, Klappenhalter 80041
Abdeckplatte schwarz, tagwasserdicht, 366x366 mm 830050
Aufsatzstück System 400 verriegelbar, silbergrau 830065
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 3.000  Millimeter
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Herkunftsland (ATTR-322): DE
  • Gewicht netto (ATTR-A3A): 13,1  Kilogramm
  • Gewicht brutto (ATTR-A3B): 17,2  Kilogramm
  • Einbautiefe (ATTR-B2_VB): 486  Millimeter
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Auslieferungszustand (ATTR-189): Modulbausatz zur bauseitigen Montage
  • Komplettartikel (ATTR-254): nein
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Notverschluss (ATTR-153): ja
  • Stutzen Ausführung (ATTR-233): optional
  • Länge (ATTR-A6A): 486  Millimeter
  • Breite (ATTR-A6B): 590  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 750  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 750  Millimeter
  • Volumen (ATTR-320): 0,3  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 785  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 615  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 550  Millimeter
  • Abmessungen (ATTR-323): 785X615X550MM
  • Anzahl Packstücke (ATTR-321): 1
  • Abdeckungsart (ATTR-A21): Abdeckplatte
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Dichtheit (ATTR-A2C): tagwasserdicht
  • Verriegelung (ATTR-A2D): Lock & Lift
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • Länge (ATTR-A2M): 366  Millimeter
  • Breite (ATTR-A2N): 366  Millimeter
  • Hinweis Abwasserart (ATTR-187): Länderspezifische Vorgaben zum Anwendungsbereich können abweichen
  • Norm (ATTR-9): EN 13564
  • CE Kennzeichnung (ATTR-A5B): ja
  • Rückstauschutz (ATTR-151): Typ 2
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Fremdüberwachung (ATTR-A8): LGA
  • Leistungserklärung (DOP) (ATTR-292): 009-007
  • Konformitätserklärung (ATTR-303): 009-582
  • Sicherungsstrategie (ATTR-311): Zentralabsicherung
  • Abwasserart (ATTR-6): fäkalienfrei
  • Position zum Kanal (ATTR-309): Gefälle zum Kanal
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Farbe (ATTR-102): schwarz
  • Gefällesprung (ATTR-176): 9  Millimeter
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Rückstauverschlüsse
  • Produktart (M-ATTR-003): Rückstauverschluss
  • Produktfamilie (M-ATTR-004): Staufix
  • Produktname (M-ATTR-005): Staufix SWA
  • Belastungsklasse (ATTR-A2B): L 15 (EN 1253-1)
