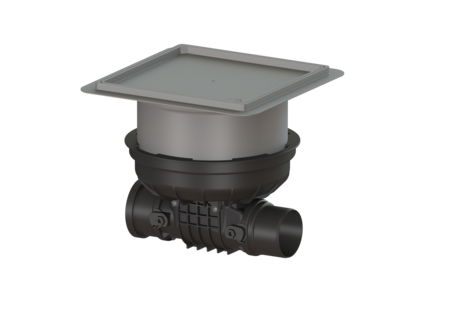

Reinigungsrohr Staufix
DN 100, Bodenplatte, befliesbar
Datenblatt
Das Reinigungsrohr für fäkalienfreies Abwasser ermöglicht einen komfortablen Zugang zu Abwasserleitungen für Revisions- und Wartungsarbeiten. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos um bis zu zwei Klappen und einen Notverschluss ergänzt oder zum Rückstauverschluss StaufixControl umgerüstet werden.
- Einfaches Umrüsten zu Staufix Typ 1
- Typ 2 oder StaufixControl
- Schneller
- werkzeugloser Zugang für die Reinigung
- Eigengefälle nur 8 mm
| Artikelnummer | 700100.10X |
|---|---|
| GTIN | 4026092075906 |
| Preisgruppe | 10 |
Ausschreiben.de
Reinigungsrohr Staufix DN 100, Bodenplatte, befliesbar
Das Reinigungsrohr für fäkalienfreies Abwasser ermöglicht einen komfortablen Zugang zu Abwasserleitungen für Revisions- und Wartungsarbeiten. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos um bis zu zwei Klappen und einen Notverschluss ergänzt oder zum Rückstauverschluss StaufixControl umgerüstet werden. Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Ausführung: Abdichtungsart: Abdichtung im Verbund (DIN 18534) Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Farbe: schwarz Abmessungen: Länge: 444 mm Breite: 444 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 287 - 410 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Bodenbelaghöhe max.: 18 mm Belastungsklasse: K 3 (EN 1253-1) Länge: 366 mm Breite: 366 mm Dichtheit: tagwasserdicht Verriegelung: Lock & Lift Gefällesprung: 8 mm
Reinigungsrohr Staufix DN 100, Bodenplatte, befliesbar
Das Reinigungsrohr für fäkalienfreies Abwasser ermöglicht einen komfortablen Zugang zu Abwasserleitungen für Revisions- und Wartungsarbeiten. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos um bis zu zwei Klappen und einen Notverschluss ergänzt oder zum Rückstauverschluss StaufixControl umgerüstet werden. Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Ausführung: Abdichtungsart: Abdichtung im Verbund (DIN 18534) Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Farbe: schwarz Abmessungen: Länge: 444 mm Breite: 444 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 287 - 410 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Bodenbelaghöhe max.: 18 mm Belastungsklasse: K 3 (EN 1253-1) Länge: 366 mm Breite: 366 mm Dichtheit: tagwasserdicht Verriegelung: Lock & Lift Gefällesprung: 8 mm
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Batterie 3 V für Control Unit | 680665 | |
|
Dichtung Deckeldichtung für Staufix DN 90-110 | 686112 | |
|
Dichtung für Abdeckplatte, System 330 mm | 686114 | |
|
Dichtung Lippendichtung, System 330 mm | 686115 | |
|
Prüftrichter mit Dichtung | 70214 | |
|
Verriegelungsdeckel DN 90-100 | 72235 | |
|
Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | |
|
Spitzende DN 100 | 830100 | |
|
Muffe DN 100 | 830101 |
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung |
- Einbausituation (ATTR-1):
Einbau in die Bodenplatte
- Herkunftsland (ATTR-322): DE
- Nennweite (DN) (ATTR-118):
100
- Außendurchmesser (DA) (ATTR-147): 110
- Einbautiefe (ATTR-B2_VB): 287 Millimeter
- Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
- Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
- Länge (ATTR-A6A): 444 Millimeter
- Breite (ATTR-A6B): 444 Millimeter
- Aussparungsmaß Länge (ATTR-160): 750 Millimeter
- Aussparungsmaß Breite (ATTR-161): 750 Millimeter
- Volumen (ATTR-320): 0,1 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 586 Millimeter
- Verpackungsmaß Breite (ATTR-326): 486 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 496 Millimeter
- Abmessungen (ATTR-323): 586X486X496MM
- Anzahl Packstücke (ATTR-321): 1
- Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
- Abdeckungsart (ATTR-A21): befliesbare Abdeckplatte
- Dichtheit (ATTR-A2C): tagwasserdicht
- Verriegelung (ATTR-A2D): Lock & Lift
- Abdeckung Material (ATTR-A2E):
Kunststoff
- Bodenbelaghöhe max. (ATTR-A2L): 18 Millimeter
- Länge (ATTR-A2M): 366 Millimeter
- Breite (ATTR-A2N): 366 Millimeter
- Gewicht netto (ATTR-A3A): 5,8 Kilogramm
- Gewicht brutto (ATTR-A3B): 8,4 Kilogramm
- Position zum Kanal (ATTR-309):
Gefälle zum Kanal
- Farbe (ATTR-102): schwarz
- Abwasserart (ATTR-6):
fäkalienfrei
- Hinweis Abwasserart (ATTR-187): Länderspezifische Vorgaben zum Anwendungsbereich können abweichen
- Gefällesprung (ATTR-176): 8 Millimeter
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Rückstauverschlüsse
- Produktart (M-ATTR-003): Reinigungsrohr
- Produktfamilie (M-ATTR-004): Staufix
- Produktname (M-ATTR-005): Staufix
- Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
- Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 3 Millimeter
